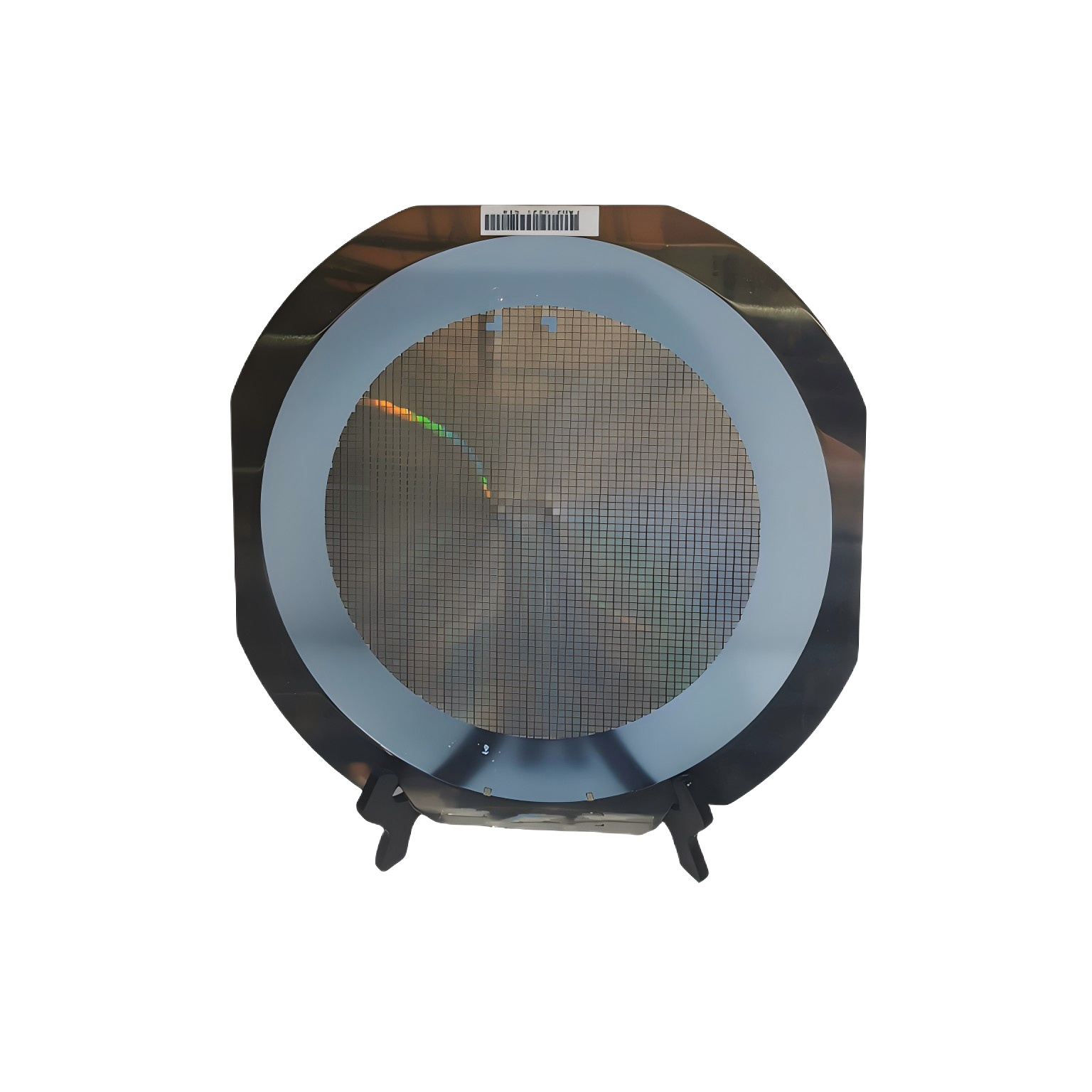

Maydon to'xtatish profili — yukori darajali IGBT plastinkasi dizayn. Quvvat elektronikasi yuqori qo'shilish chastotalariga va qattiqroq issiqlik chegaralariga intilayotgan sari, muhandislarning IGBT plastinkasida maydon to'xtatish qatlamini shakllantirish usuli qurilmaning o'chirish paytida kam aytilgan o'tkazuvchi vaqtini boshqarish samaradorligini to'g'ridan-to'g'ri belgilaydi. IGBT plastinkasidagi aralashma konsentratsiyasi, qatlam qalinligi yoki vertikal joylashuviga hatto nisbatan kichik o'zgarishlar ham qo'shilish yo'qotishlarini o'zgartiradi, qisqa tutashuvga chidamlilikni ta'sirlaydi va to'g'ri kuchlanish tushishini butun quvvat moduli dizaynini o'z ichiga olgan turli sohalarga ta'sir qiladigan tarzda o'zgartiradi.
Maydon to'xtatishni optimallashtirishni tushunish IGBT plastinkasi bu faqat akademik mashq emas. Traktorli harakatlanuvchi qurilmalar, sanoat inversiyalari va yuqori kuchlanishli quvvat manbalariga ishlov beruvchi muhandislar haqiqiy dunyoda ishonchlilikni ta'minlash uchun ushbu tuzilish tanlovlarga tayangan. Ushbu maqola IGBT plastinkasidagi maydon to'xtatish xatti-harakati mexanizmlarini, profilni optimallashtirish jarayonida paydo bo'ladigan nuqsonlarni va har bir IGBT plastinkasining hajmiy ishlab chiqarishida ishonchli, yuqori samarali natijalarga erishish imkonini beradigan jarayon omillarini ko'rib chiqadi.
IGBT plastinkasi arxitekturasidagi maydon to'xtatish qatlamlarining roli
Tashuvchilar dinamikasi va bufer mintaqaga ehtiyoj
Anʼanaviy punch-through IGBT plastinkasi zaryadlanish sohasini cheklash va kollektor tomonidan yetib borilishni oldini olish uchun yuqori darajada legirlangan bufer qatlamiga tayangan. Maydon toʻxtatuvchi IGBT plastinkasi bu qalin, yuqori darajada legirlangan bufer qatlamini elektr maydonini kollektorga yetib bormasdan avval toʻxtatadigan ingichka, yengil legirlangan qatlam bilan almashtiradi. Bu arxitektura oʻzgarishi IGBT plastinkasini ancha ingichka kremniy substratlarda ishlab chiqarish imkonini beradi, bu esa oʻtkazuvchanlik yoʻqotishlarini sezilarli darajada kamaytiradi. 1200 V yoki undan yuqori kuchlanishga moʻljallangan IGBT plastinkasida bu ingichka asos toʻgʻridan-toʻgʻri past on-holat kuchlanishiga va yaxshilangan issiqlik oʻtkazuvchanligiga olib keladi.
IGBT plastinkasidagi maydon to'xtatish qatlamini aynan shunday moslashtirish kerakki, uzilgan holda bloklanganda bo'shliq fronti shu qatlam ichida tugasin. Agar maydon to'xtatish uchun aralashma yetarli emas bo'lsa, elektr maydoni IGBT plastinkasini shikastlantirib, erta uzilishga sabab bo'ladi. Agar aralashma juda ko'p bo'lsa, ortiqcha saqlangan zaryad o'chirish fazosi formasini yomonlashtiradi va dumli tok davom etish muddatini uzartiradi. Har bir IGBT plastinkasida to'g'ri muvozanatni qo'llash uchun maydon to'xtatish mintaqasini hosil qilishda proton nurlantirish yoki diffuziya jarayonlarini aniq nazorat qilish talab qilinadi.
IGBT plastinkasidagi vertikal profil joylashuvi
IGBT plastinkasidagi maydon to'xtatish qatlamining vertikal o'rnishi uning dopirovka miqdoriga teng darajada muhimdir. Agar qatlam kollektor metallizatsiyasiga juda yaqin joylashsa, IGBT plastinkasi minimal bufer harakati ko'rsatadi va yumshoq uzilish xatti-harakatini keltirib chiqarishi mumkin. Agar u kollektordan juda uzoqqa qo'yilsa, qolgan kollektor tomonidagi kremniy IGBT plastinkasiga ortiqcha qarshilik qo'shadi va to'g'ri yo'nalishdagi kuchlanish tushishini oshiradi. IGBT plastinkasida zarrachalar o'tkazilishini modellashtiruvchi simulatsiya vositalari jarayon muhandislariga har bir yangi IGBT plastinkasi avlodini ishlab chiqishda maska to'plamini tanlashdan oldin yuzlab profil kombinatsiyalarini o'rganish imkonini beradi, bu esa ishlab chiqish sikllarini keskin qisqartiradi.
Rivojlangan IGBT plastinkasi ishlab chiqarishidagi optimallashtirish nuqtai nazarlari
IGBT plastinkasidagi o'tkazish yo'qotishlari va o'tkazilish yo'qotishlari
Har bir IGBT plastinkasi loyichalari o'zlariga o'zgarish yo'qotishlari va o'tkazuvchanlik yo'qotishlari o'rtasidagi asosiy muvozanatni ta'minlashga majbur. IGBT plastinkasidagi maydon-to'xtatish profili plastinkada saqlanayotgan zaryadni keskin kamaytirsa, o'chirish jarayoni tezlashadi va bu o'zgarish yo'qotishlarini kamaytiradi, lekin buning evaziga o'chirilganda kuchlanish ortadi. Aksincha, IGBT plastinkasidagi yumshoqroq maydon-to'xtatish profili zaryadni ko'proq saqlab qoladi va o'tkazuvchanlik yo'qotishlarini kamaytiradi, lekin o'chirishda qoldiq tok davom etadi. Berilgan ilova , optimal IGBT plastinkasi profili o'zgarish chastotasi va ish sikliga bog'liq. Past o'zgarish chastotalarida ishlaydigan tortish inverterlarida past o'tkazuvchanlik yo'qotishlariga intiladigan IGBT plastinkasi afzal. Yuqori chastotali sanoat harakatlari uchun esa keskinroq maydon-to'xtatishga ega IGBT plastinkasi ko'pincha yaxshiroq tanlov hisoblanadi.
Proton irradiatsiyasi IGBT plastinkasida maydon to'xtatish profilini aniqlash uchun keng qo'llaniladigan usul bo'lib, u aniq chuqurlikni belgilash imkonini beradi. IGBT plastinkasini ishlash jarayonida proton energiyasini o'zgartirish orqali muhandislar rekombinatsiya markazlarini old tomon MOS strukturalariga ta'sir qilmasdan aniq chuqurliklarga joylashtirishlari mumkin. IGBT plastinkasining irradiatsiyadan keyingi termik ishlov berilishi (annelingi) nuqsonlar profilini yanada yaxshilaydi va har bir IGBT plastinkasi partiyasida o'tish va o'tkazuvchanlik yo'qotishlarini muvozanatlash uchun yana bir erkinlik darajasini taklif etadi.
Qisqa tutashuvga chidamlilik va IGBT plastinkasidagi maydon to'xtatish dizayni
Qisqa tutashuvga chidamlilik vaqti — dvigatelni boshqarish yoki energiya o'zgartirish qo'llanilishlarida ishlatiladigan har qanday IGBT plastinkasi uchun muhim ishonchlilik ko'rsatkichidir. Aggressiv maydon-to'xtatish profili bilan ishlab chiqilgan ingichka IGBT plastinkasi cheklangan kremniy hajmi tufayli nosozlik sharoitida tezroq qizib ketishi sababli qisqa tutashuvga chidamliligini yo'qotishi mumkin. IGBT plastinkasini qisqa tutashuvga chidamliligi nuqtai nazaridan optimallashtirayotgan muhandislar nosozlik hodisasi paytida yuqori tok va yuqori kuchlanish ta'sirida maydon-to'xtatish qatlami erta vayron bo'lmasligini ta'minlashlari kerak. IGBT plastinkasining ishonchliligini tasdiqlash uchun uning simulatsiyasi hamda vayron qiluvchi xarakterizatsiya sinovlari ikkalasi ham zarurdir, bu esa dizayn ishlab chiqarishga chiqarilishidan oldin amalga oshiriladi.
Butun IGBT plastinkasi bo'ylab jarayon bir xilligi ham shu darajada muhim. Maydon to'xtatish implantatsiyasining yoki termik ishlashning bir xilligisizligi IGBT plastinkasining ba'zi hududlarida mahalliy qurilma xususiyatlari maqsadga nisbatan sezilarli darajada farq qilishiga olib keladi. Modul yig'ilishida agar mos kelmaydigan maydon to'xtatish profillariga ega bo'lgan bir nechta IGBT plastinkasi zarbalar (dies) parallel ulansa, tok taqsimlanishi tengsiz bo'ladi, bu esa issiqlikdan yoshirishni tezlashtiradi va modulning xizmat ko'rsatish muddatini qisqartiradi. Shuning uchun har bir IGBT plastinkasi avlodida maydon to'xtatish profili optimallashtirish bilan plastinka darajasidagi jarayonni qattiq nazorat qilish ajralmasdir.
IGBT plastinkasi maydon to'xtatish profillari uchun ishlab chiqarish jarayoni hisobga olinadigan jihatlari
IGBT plastinkasida plastinka qalinligini kamaytirish va orqa tomonni qayta ishlash
Zamonaviy maydon to'xtatuvchi IGBT plastinkalarini ishlab chiqarishda, old tomonni yakunlagandan keyin orqa tomonni qayta ishlash juda muhim ahamiyatga ega. IGBT plastinkasidagi MOS hujayra strukturalari tugallanganidan keyin plastinka mexanik silliqlash va kimyoviy-mexanik polirovka usullari yordamida maqsad qilinayotgan qalinlikka g'ishtlangan. Bu IGBT plastinkasini g'ishtlash bosqichi ajoyib qalinlik bir xilligini ta'minlashi kerak, chunki har qanday egilish yoki o'zgarish maydon to'xtatuvchi chuqurligi bir xilligiga bevosita ta'sir qiladi. G'ishtlangandan keyin IGBT plastinkasiga maydon to'xtatuvchi va kollektor qatlamlarini hosil qilish uchun orqa tomonni implantatsiya qilish amalga oshiriladi, so'ngra dopantlarni faollashtirish uchun lazer annealing qilinadi, bu esa IGBT plastinkasining old tomonida allaqachon mavjud bo'lgan strukturalarga zarar yetkazmaydi.
IGBT plastinkasining lazer bilan termik ishlashini yuqori darajadagi tugunlarda pechda termik ishlashdan afzal ko'rishadi, chunki past issiqlik byudjeti yengil dopirlangan maydon to'xtatish profilining qayta taqsimlanishini oldini oladi. IGBT plastinkasida aniq lazer parametrlarini boshqarish orqali plastinkaning orqa tomonidagi maksimal harorat implantatsiya qilingan elementlarni faollashtirish uchun yetarli bo'ladi va issiqlikning old tomondagi MOS geyt oksidiga tarqalishiga yo'l qo'ymaydi. Har bir IGBT plastinkasi partiyasi metallizatsiya va yakuniy sinovga o'tishdan oldin maydon to'xtatish konsentratsiyasi va chuqurligining loyiha maqsadlariga mos kelishini tasdiqlash uchun ikkinchi ion mass-spektrometriyasi va tarqalish qarshilik profilini o'rganish usullari bilan tavsiflanishi kerak.
IGBT plastinkasining elektrik xususiyatlarini tavsiflash va sifatini tasdiqlash
Orqali qismni qayta ishlashdan keyin har bir IGBT plastinkasi barcha elektr xususiyatlarini o'lchashdan o'tadi. IGBT plastinkasida buzilish kuchlanishi, o'tishdagi kuchlanish va dinamik o'tish o'lchovlari amalga oshiriladi, bu esa maydon to'xtatishning bir xilligini statistik ravishda aniqlash imkonini beradi. Parametrlarning ortiqcha tarqalishi kuzatilgan IGBT plastinkasi partiyasi material chiqarilishidan oldin jarayonning ildiz sabablarini aniqlash uchun tekshiriladi. IGBT plastinkasidagi geyt zaryadi o'lchovlari ham maydon to'xtatish samaradorligiga bilvosita dalil bo'lib xizmat qiladi, chunki o'chirish paytidagi qo'rqoq zaryad IGBT plastinkasining kollektor yaqinidagi kamchilikli o'tkazuvchi oqimni maydon to'xtatish qanchalik yaxshi to'xtatishini aks ettiradi.
Tez-tez so'raladigan savollar
Maydon to'xtatish profili IGBT plastinkasida nima uchun muhim?
IGBT plastinkasidagi maydon-to'xtatish profili bloklanganda bo'shliq mintaqasi qanday tugashini boshqaradi. U to'g'ridan-to'g'ri teshilish kuchlanishiga, o'chirishda qoldiq tokiga, ulanish yo'qotishlariga va qisqa tutashuvga chidamlilikka ta'sir qiladi. Yaxshi optimallashtirilgan IGBT plastinkasining maydon-to'xtatish profili maqsadli dastur — ya'ni transport vositalari, sanoat harakatlari yoki tiklanadigan energiya konvertatsiyasi uchun ushbu parametrlarni muvozanatlashga intiladi.
Proton irradiatsiyasi IGBT plastinkasidagi maydon-to'xtatish aniqligini qanday yaxshilaydi?
Proton irradiatsiyasi muhandislarga mos nurlanish energiyasini tanlab, IGBT plastinkasining belgilangan chuqurlikda rekombinatsiya markazlarini joylashtirish imkonini beradi. Bu chuqurlikga mo'ljallangan usul diffuziyaga nisbatan maydon-to'xtatish profili ustidan aniqroq nazorat qilish imkonini beradi. Irradiatsiyadan keyin IGBT plastinkasi nuqson konfiguratsiyasini barqarorlashtirish uchun termik ishlov beriladi, natijada butun IGBT plastinkalari partiyasi bo'ylab bashorat qilinadigan va takrorlanadigan maydon-to'xtatish xususiyati hosil bo'ladi.
Nega IGBT plastinkasini ingichkalashtirish maydon-to'xtatish samaradorligiga ta'sir qiladi?
IGBT plastinkasining yakuniy qalinligi MOS hujayra strukturalari va kollektor o'rtasidagi masofani belgilaydi. Agar IGBT plastinkasi juda qalin bo'lsa, ortiqcha neytral bazaviy mintaqasi o'tkazuvchanlik yo'qotishlarini oshiradi. Agar IGBT plastinkasi juda ingichka bo'lsa, maydonni to'xtatuvchi qatlam elektr maydonini to'xtatish uchun yetarli joyga ega bo'lmasa, erta uzilish xavfi tug'iladi. Shuning uchun IGBT plastinkasining aniq ingichkalashtirilishi plastinkadagi barcha qurilmalar uchun ishonchli maydonni to'xtatuvchi ishlashning old sharti hisoblanadi.
