مقدمة قصيرة
وحدة IGCT ,غير متماثل متكامل ثايرستور متبدل بواسطة البوابة (IGCT) بلس،
تم إنتاجه بواسطة YT. 4500V 5000A.
التطبيقات
سمات
المعلمات الرئيسية
الخامس DRM |
4500 |
الخامس |
أنا TGQM |
5000 |
أ |
أنا T(RMS) |
3000 |
أ |
أنا TSM |
35 |
kA |
الخامس إلى |
1.22 |
الخامس |
ر ت |
0.28 |
م.ق. |
الخامس (DClink) |
2800 |
الخامس |

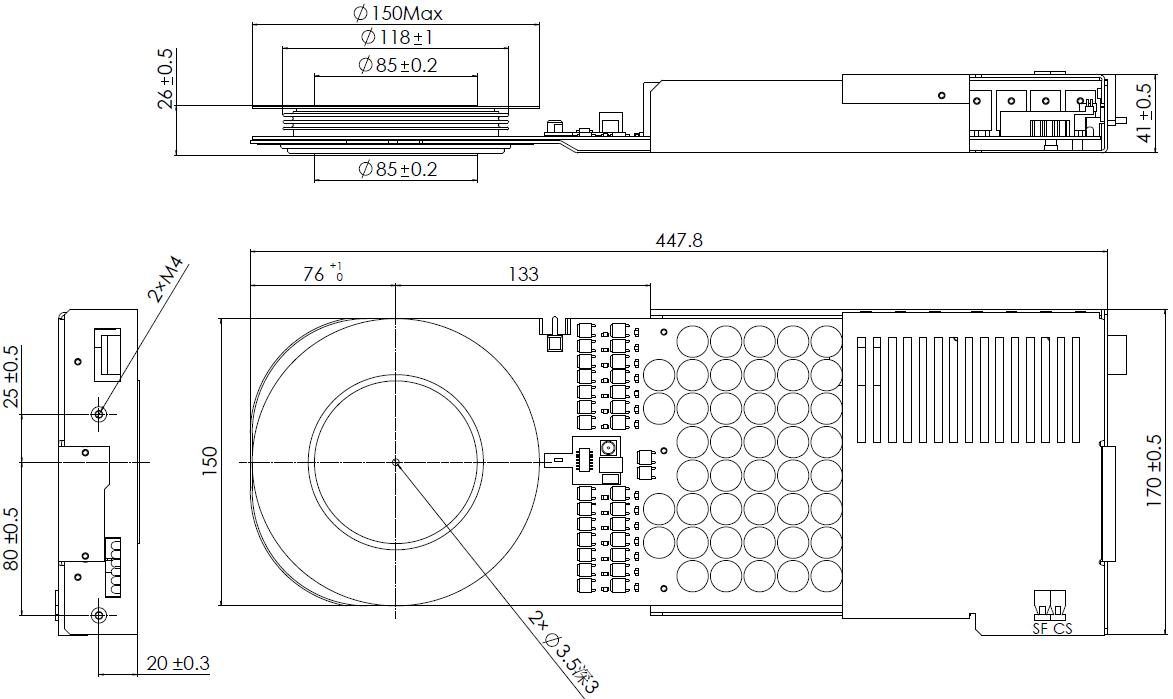

بيانات ميكانيكية
الرمز |
المعلمة |
م في |
نموذجي |
م ax |
|
ف |
قوة التركيب |
36 |
40 |
44 |
كيلو نيوتن |
DP |
قطر القطب |
- |
85 |
—— |
مم |
H |
سمك السكن |
- |
26 |
—— |
مم |
م |
الوزن |
- |
2.8 |
—— |
كجم |
دس |
تسرب السطح |
33 |
- |
—— |
مم |
دا |
المسافة |
10 |
- |
—— |
مم |
ل |
طول IGCT |
- |
447.8 |
—— |
مم |
H |
ارتفاع IGCT |
- |
41 |
|
مم |
W |
عرض IGCT |
- |
170 |
|
مم |
بيانات الحجب
الرمز |
المعلمة |
ظروف |
م في |
نموذجي |
م ax |
|
الخامس DRM |
تقرير ذروة الجهد خارج الحالة |
ت Vj = 125°C، I D ≤I DRM، t فوسفور =10ms |
- |
- |
4500 |
الخامس |
أنا DRM |
ريب. ذروة التيار خارج الحالة |
ت Vj = 125 درجة مئوية، V D =V DRM، t فوسفور =10ms |
- |
- |
50 |
م.أ. |
d الخامس /dت |
معدل ارتفاع الحرج لجهد الأندود |
ت Vj = 125 درجة مئوية، V D =0.67 فولت DRM |
- |
- |
1000 |
V/μs |
الخامس (دي سي لين) ك |
جهد DC الدائم لـ 100 FIT معدل فشل GCT |
الجهد DC الوسيط المسموح به لمعدل فشل 100 FIT |
- |
- |
2800 |
الخامس |
الخامس RRM |
الجهد العكسي |
\ |
- |
- |
17 |
الخامس |
بيانات في الدولة
الرمز |
المعلمة |
ظروف |
م في |
نموذجي |
م ax |
|
أنا T(RMS) |
ماكس التيار RMS في الحالة |
ت ج = 85℃، موجة نصفية جيبية، تبريد مزدوج الجوانب |
- |
- |
3000 |
أ |
أنا TSM أنا 2ت |
أقصى حدّ، التردد غير المتكرر حاله التيار تكامل الحد من الحمل |
ت Vj = 125℃، موجة نصفية جيبية، 10 مللي ثانية، الخامس D = V ر =٠ |
- - |
- - |
35 545 |
KA 104أ 2 س |
الخامس TM |
الجهد في الحالة |
T VJ = 125℃، I T = 5000A |
- |
2.37 |
2.61 |
الخامس |
الخامس إلى ر ت |
الجهد الحدودي مقاومة المنحدر |
T VJ = 125℃، I T = 1000…5000A |
- |
- |
1.22 0.28 |
الخامس mΩ |
بيانات التشغيل
الرمز |
المعلمة |
ظروف |
م في |
نموذجي |
م ax |
|
دي ت /dt |
معدل الحرج لارتفاع التيار الحالي |
TVJ = 125 ℃ ، IT = 5000A، VD = 2800V، f=0..500Hz |
- |
- |
5000 |
أ/ μ س |
ت لا تترجم |
وقت تأخير التشغيل |
ت Vj = 125 ℃ ، أنا ت = 5000A، V D = 2800 فولت di /dt = V D /Lأنا ، سي سي إل =20μF، R س =0.4Ω ل أنا = 3μH، L سي إل = 0.3μH |
- |
- |
4 |
μ س |
ت دونف |
ردود فعل عن حالة تأخير الوقت |
- |
- |
7 |
μ س |
|
ت ر |
وقت الارتفاع (وقت سقوط فولتاج الأندوز) |
- |
- |
1 |
μ س |
|
إي تشغيل |
طاقة التشغيل لكل نبض |
- |
- |
1.8 |
ج |
بيانات الإيقاف
الرمز |
اسم المعلمة |
ظروف الاختبار |
م في |
نموذجي |
م ax |
|
أنا TGQM |
الحد الأقصى لتيار إيقاف القيادة |
ت Vj = 125℃، V Dm ≤ V DRM، V D =2800 فولت ل سي إل = 0.3μH، C سي إل = 20μF، R س = 0.4Ω , f=0..300 هرتز D أمامي = D سي إل = SF8.FY ب 2000-45 |
- |
- |
5000 |
أ |
ت ديف |
زمن تأخير الإيقاف |
ت Vj = 125℃، I TGQ = 5000A، V D =2800 فولت الخامس Dm ≤ V DRM ، سي سي إل = 20μF، R س = 0. 4ω، ل أنا = 4μH، L سي إل = 0.3μH D أمامي = D سي إل = SF8.FYB2000-45 |
- |
- |
8 |
μ س |
ت doffSF |
حالة زمن تأخير الإيقاف ملاحظات |
- |
- |
7 |
μ س |
|
ت ف |
وقت الخريف |
- |
- |
1 |
μ س |
|
إي إيقاف |
طاقة الإيقاف لكل نبضة |
- |
28 |
33 |
ج |
بيانات حرارية
الرمز |
المعلمة |
ظروف |
م في |
نموذجي |
م ax |
|
ت Vj ت (مادة جنسية) |
درجة حرارة تشغيل التقاطع نطاق درجة حرارة التخزين |
/ |
0 -40 |
- |
125 60 |
℃ ℃ |
ر الـ (ثي جي سي) ر thCH |
المقاومة الحرارية، من الوصلة إلى العلبة مقاومة حرارية، من العلبة إلى المبرد |
تبريد مزدوج الجوانب |
- - |
- - |
8.5 3 |
كيلوواط كيلوواط |
وحدة البوابة
الرمز |
المعلمة |
ظروف |
م في |
نموذجي |
م ax |
|
الخامس رقم الهاتف RMS |
عجلة وحدة البوابة |
جهد DC أو سعة الموجة المربعة AC (15kHz - 100kHz). لا يوجد عزل جلفاني لدائرة الطاقة. |
28 |
- |
40 |
الخامس |
فوسفور رقم الهاتف ماكس |
ماكس استهلاك الطاقة لوحدة البوابة |
/ |
- |
- |
130 |
W |
أنا جين مين |
-لا التيار اللازم لتشغيل وحدة البوابة |
-لا التيار اللازم لتشغيل وحدة البوابة |
2 |
- |
- |
أ |
أنا جين ماكس |
الحد الداخلي للتيار |
التيار المعدل المتوسط المحدود بواسطة وحدة البوابة |
- |
- |
8 |
أ |
مدخل/مخرج التحكم البصري
ت على ((دقيقة) ت خارج ((دقيقة) |
الحد الأدنى لزمن التشغيل الحد الأدنى لزمن الإيقاف |
/ |
40 40 |
- - |
- - |
μ س μ س |
فوسفور على CS فوسفور أكسجين فف CS فوسفور على SF فوسفور إيقاف SF |
CS أكسجين قوة الدخول CS أكسجين قوة الضوضاء البسيطة SF أكسجين قوة الخروج SF أكسجين قوة الضوضاء البسيطة |
صالحة لألياف البلاستيك البصرية 1 ملم ((POF) |
-15 - -19 - |
- - - - |
-1 -45 -1 -50 |
dBm dBm dBm dBm |
ت (غليتش) ت إعادة التجربة |
عتبة عرض النبض عرض نبض إعادة التشغيل الخارجي |
عرض النبض الكبير بدون استجابة / |
- 700 |
- - |
400 1100 |
nS nS |
CS |
جهاز استقبال إشارة القيادة |
أجيلينت ,النوع: HFBR-2521 |
||||
SF |
جهاز إرسال لتعليق الحالة |
أجيلينت ,النوع: HFBR-1521 |
ردود الفعل البصرية
LED1 (أخضر ) |
إمدادات الطاقة على ما يرام |
الضوء على عندما يكون إمدادات الطاقة ضمن النطاق المحدد |
LED 2(أخضر ) |
البوابة مغلقة |
الضوء ينير عندما تكون GCT مغلقة |
LED 3(أصفر ) |
البوابة تعمل |
الضوء على عندما يمرّ تيار البوابة |
LED 4(أحمر ) |
ف الـ |
الضوء على عندما مكثف محرك البوابة هو تحت الجهد ، أو محرك البوابة الجهد هو عدم توافق مع CS ، أو GCT مقطوعة قصيرة |
LED 5(أصفر ) |
TBD |
TBD |
LED 6(أحمر ) |
TBD |
TBD |
