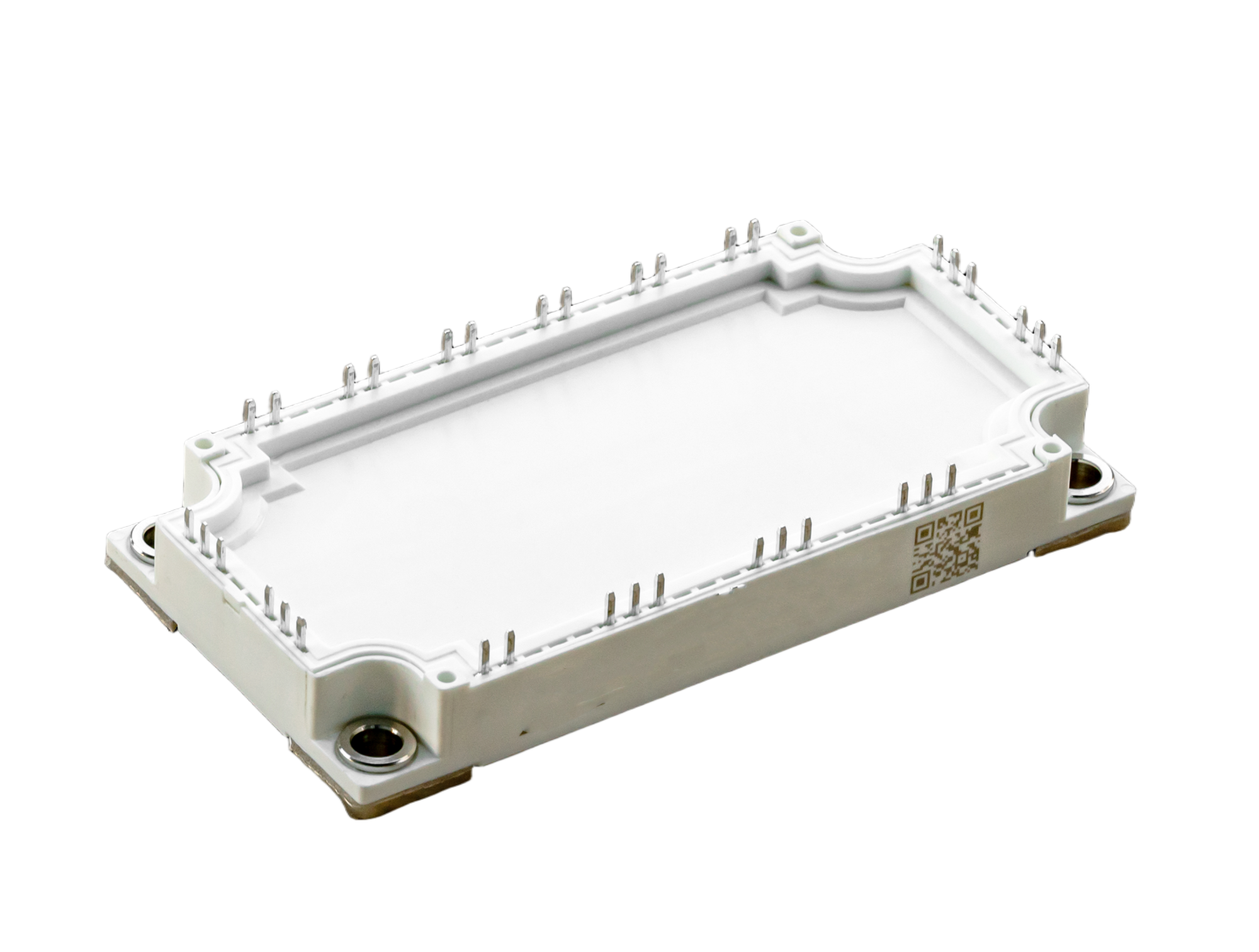

Dalam elektronik kuasa moden, Modul SiC telah muncul sebagai komponen kritikal yang mendorong kecekapan dalam pelbagai aplikasi industri, automotif, dan tenaga. Teknologi karbon silikon membolehkan frekuensi pensuisan yang lebih tinggi, suhu pengoperasian yang lebih tinggi, dan kehilangan konduksi yang dikurangkan berbanding peranti berbasis silikon tradisional. Namun, untuk memaksimumkan potensi prestasi penuh setiap modul SiC, pengurusan persekitaran terma bagi modul tersebut harus dilakukan dengan sangat baik. Tanpa strategi terma yang berkesan, walaupun modul SiC yang paling canggih sekalipun akan mengalami penurunan prestasi, jangka hayat yang dipendekkan, dan berpotensi gagal secara teruk.
Cabaran terma bagi Modul SiC adalah unik. Memandangkan modul SiC boleh beroperasi pada suhu sambungan sehingga 175 darjah Celsius atau lebih tinggi, ia menghasilkan haba terkumpul dalam kawasan die yang padat. Ketumpatan haba ini menuntut pendekatan pengurusan haba yang direka dengan teliti, yang melangkaui sekadar pemasangan penyejuk haba. Jurutera yang mereka bentuk sistem berdasarkan modul SiC perlu mempertimbangkan laluan rintangan haba, bahan antara muka, arsitektur penyejukan, dan integrasi di peringkat bungkusan untuk memastikan setiap modul SiC beroperasi pada keupayaan kadarannya sepanjang hayat perkhidmatannya.
Mengapa Pengurusan Haba Menentukan Prestasi Modul SiC
Hubungan Antara Haba dan Kebolehpercayaan Modul SiC
Setiap modul SiC menukar kuasa elektrik dengan kecekapan tinggi, tetapi sebahagian daripada tenaga tersebut sentiasa hilang sebagai haba. Cara haba ini diekstrak secara langsung menentukan kebolehpercayaan modul SiC. Suhu simpang yang tinggi mempercepatkan mekanisme penuaan dalam modul SiC, termasuk keletihan termomekanikal pada lapisan solder dan penyusutan wayar ikat. Modul SiC yang diurus dengan baik mengekalkan suhu simpang yang stabil, memastikan tekanan kitaran haba kekal dalam julat rekabentuk dan modul SiC memberikan prestasi yang konsisten selama beribu jam operasi.
Rintangan terma merupakan parameter utama dalam sebarang strategi penyejukan modul SiC. Jumlah rintangan terma dari sambungan (junction) modul SiC ke persekitaran luar menentukan kadar pembuangan kuasa maksimum yang dibenarkan. Mengurangkan rintangan ini pada setiap peringkat — dari sambungan cip (die attach) di dalam modul SiC hingga ke sinki haba luaran — secara langsung meningkatkan ketumpatan kuasa dan ruang operasi modul SiC. Jurutera yang menganggap rintangan terma sebagai pemboleh ubah reka bentuk utama akan mencapai penyelesaian modul SiC yang memberikan prestasi lebih baik berbanding sistem di mana rekabentuk terma dianggap sebagai perkara sekunder.
Kitaran Terma dan Jangka Hayat Modul SiC
Modul SiC mengalami kitaran haba berulang apabila beban berubah-ubah semasa operasi normal. Setiap kitaran memberikan tekanan mekanikal ke atas struktur dalaman modul SiC disebabkan ketidaksesuaian dalam pekali pengembangan haba antara bahan-bahan yang berbeza. Seiring masa, tekanan-tekanan ini terkumpul dan boleh menyebabkan pengelupasan, retakan pada substrat modul SiC, atau kegagalan pada antaramuka ikatan. Oleh itu, pengurusan haba yang sesuai—yang meminimumkan ayunan suhu di dalam modul SiC—bukan sekadar isu prestasi, tetapi merupakan pelaburan langsung terhadap jangka hayat perkhidmatan modul SiC dan sistem yang dipacunya.
Pendekatan Utama Pengurusan Haba untuk Sistem Modul SiC
Bahan Antaramuka Haba dan Pembungkusan Modul SiC
Bahan antara muka terma yang diletakkan di antara plat dasar modul SiC dan penyejuk memainkan peranan penting dalam keseluruhan prestasi terma. Bahan antara muka berketelusan tinggi mengurangkan rintangan sentuh pada sambungan ini, membolehkan modul SiC membuang haba dengan lebih cekap. Bahan fasa-ubah, pad grafik, dan gris terma lanjutan masing-masing menawarkan kelebihan tersendiri bergantung kepada sekatan mekanikal dan proses pemasangan modul SiC. Pemilihan bahan antara muka yang sesuai memastikan bahawa rintangan terma dalaman rendah modul SiC tidak terjejas oleh sambungan luaran yang lemah.
Inovasi pada peringkat pakej juga menyumbang secara signifikan terhadap prestasi haba modul SiC. Konfigurasi penyejukan dua sisi membolehkan haba diekstrak daripada permukaan atas dan bawah modul SiC, hampir mendarab dua kali ganda kawasan penyejukan berkesan. Substrat tembaga yang dilekatkan secara langsung di dalam modul SiC meningkatkan penyebaran haba secara melintang sebelum haba mencapai permukaan penyejukan. Kemajuan dalam pakej ini bermaksud bahawa modul SiC itu sendiri semakin direka bentuk dengan pengurusan haba sebagai sebahagian integral daripada arkitekturnya, bukan sebagai pertimbangan luaran yang berasingan.
Penyejukan Cecair dan Reka Bentuk Heat Sink Lanjutan untuk Modul SiC
Penyejukan cecair secara meluas digunakan dalam aplikasi modul SiC berkuasa tinggi, khususnya dalam penyongsang kenderaan elektrik dan pemacu industri. Plat sejuk berpendingin cecair yang dipasang secara langsung di bawah modul SiC secara ketara mengurangkan rintangan haba berbanding alternatif berpendingin udara, membolehkan modul SiC beroperasi pada tahap kuasa yang lebih tinggi dalam tapak yang sama. Geometri plat sejuk berfin-pin dan bersaluran mikro biasanya dipilih untuk memaksimumkan luas permukaan yang bersentuhan dengan penyejuk sambil mengekalkan jatuhan tekanan yang rendah merentasi susunan penyejukan modul SiC.
Penyejukan udara masih boleh digunakan untuk reka bentuk modul SiC berkuasa rendah di mana kos dan kesimpelan sistem adalah keutamaan. Mengoptimumkan geometri sirip, penempatan kipas, dan laluan aliran udara memastikan pemasangan modul SiC yang disejukkan dengan udara mencapai prestasi haba terbaik tanpa infrastruktur cecair. Sama ada penyejukan cecair atau udara dipilih, matlamat asasnya tetap sama: meminimumkan kenaikan suhu merentasi modul SiC untuk mengekalkan kecekapan dan kebolehpercayaan dalam semua keadaan operasi.
Mengintegrasikan Reka Bentuk Habas ke dalam Arkitektur Sistem Modul SiC
Simulasi Habas Peringkat Sistem untuk Susunan Modul SiC
Pengurusan haba yang berkesan bagi modul SiC bermula pada peringkat rekabentuk, bukan selepas perkakasan dipasang. Alat simulasi haba membolehkan jurutera memodelkan aliran haba melalui modul SiC, struktur pemasangannya, dan sistem sekitarnya. Simulasi ini mendedahkan kawasan panas, meramalkan suhu simpang di bawah keadaan beban maksimum, serta membimbing keputusan penempatan bagi setiap modul SiC dalam susunan peranti berganda. Simulasi awal mengurangkan iterasi pembaharuan semula yang mahal dan memastikan susunan modul SiC telah dioptimumkan dari segi haba sebelum prototip pertama dibina.
Reka bentuk haba peringkat sistem juga mengambil kira interaksi antara pelbagai peranti modul SiC yang berada dalam jarak dekat. Dalam reka bentuk penyebalik berfasa banyak, kedudukan modul SiC yang bersebelahan boleh berkongsi beban haba dan mempengaruhi suhu simpang satu sama lain. Mengambil kira saling keterhubungan haba ini memastikan bahawa tiada modul SiC tunggal dalam susunan tersebut beroperasi melebihi had suhu yang dinyatakan, seterusnya mengekalkan prestasi dan kebolehpercayaan yang seimbang di seluruh peringkat kuasa.
Strategi Pemantauan dan Kawalan bagi Suhu Modul SiC
Pemantauan suhu secara masa nyata menambah satu lapisan perlindungan penting bagi setiap modul SiC yang beroperasi. Penggabungan sensor suhu di dekat modul SiC dan penggunaan algoritma penurunan daya termal dalam pengawal membolehkan sistem mengurangkan output kuasa sebelum modul SiC mencapai suhu kritikal. Pendekatan adaptif ini melindungi modul SiC daripada lonjakan suhu tak terduga yang disebabkan oleh peningkatan beban mendadak, gangguan aliran pendingin, atau perubahan suhu persekitaran, memastikan modul SiC terus beroperasi dengan selamat dalam keadaan dinamik.
Soalan Lazim
Apakah julat suhu pengoperasian ideal bagi sebuah modul SiC?
Modul SiC biasanya diberi kadar suhu sambungan sehingga 175 darjah Celsius, dengan beberapa reka bentuk modul SiC lanjutan menyokong sehingga 200 darjah Celsius. Namun, mengendalikan modul SiC secara konsisten berdekatan kadar maksimum mempercepat proses penuaan. Kebanyakan pereka sistem menetapkan suhu sambungan modul SiC jauh di bawah kadar maksimum yang dinyatakan untuk menyeimbangkan kecekapan dan kebolehpercayaan jangka panjang.
Bagaimana pengurusan haba mempengaruhi prestasi pensuisan modul SiC?
Rintangan keadaan hidup (on-state resistance) modul SiC meningkat dengan suhu, yang bermaksud bahawa modul SiC yang disejukkan secara tidak efisien akan menunjukkan kehilangan konduksi yang lebih tinggi semasa operasi. Menjaga suhu sambungan pada tahap yang lebih rendah melalui pengurusan haba yang berkesan memastikan modul SiC mengekalkan ciri rintangan hidup yang rendah, seterusnya memelihara kelebihan kecekapan yang menjadikan modul SiC menarik berbanding peranti silikon tradisional.
Adakah pasta haba sahaja mampu memberikan penyejukan yang mencukupi untuk modul SiC berkuasa tinggi?
Pasta termal mengurangkan rintangan sentuh antara modul SiC dan pelat pendinginnya tetapi tidak dapat mengimbangi pelat pendingin atau rekabentuk sistem penyejukan yang tidak memadai. Bagi aplikasi modul SiC berkuasa tinggi, pasta termal merupakan salah satu elemen dalam penyelesaian haba menyeluruh yang juga mesti merangkumi pelat pendingin atau pelat sejuk yang bersaiz sesuai, aliran udara atau aliran cecair penyejuk yang mencukupi, serta susunan pemasangan yang menjamin tekanan sentuh yang konsisten di seluruh tapak dasar modul SiC.
