Probleemoplossing bij MOSFET-oververhitting: oplossingen voor verbeterde warmteafvoer in compacte ontwerpen

MOSFET oververhitting vormt een van de meest kritieke foutmodi in moderne vermogenselektronica, met name nu ontwerpers de grenzen van miniaturisatie en prestatiedichtheid opschuiven. Wanneer een MOSFET buiten zijn thermische grenzen werkt, variëren de gevolgen van slechtere schakelprestaties en een verhoogde aangelegde weerstand tot catastrofale apparaatstoring en systeemuitval. In compacte ontwerpen, waar ruimtebeperkingen traditionele koeloplossingen beperken, wordt thermisch beheer een veelzijdige technische uitdaging die systematisch probleemoplossen, zorgvuldige componentselectie en intelligente thermische ontwerpstrategieën vereist. Het begrijpen van de oorzaak van de oververhitting van uw MOSFET en het toepassen van gerichte oplossingen kan de betrouwbaarheid aanzienlijk verbeteren, de levensduur van componenten verlengen en hogere prestaties vrijmaken binnen beperkte ruimte.

De oorspronkelijke oorzaken van MOSFET-oververhitting in compacte ontwerpen zijn vaak een combinatie van elektrische belasting, ontoereikende thermische paden en ontwerpafspraken die worden ingegeven door beperkingen in afmeting. Elk toepassing stelt unieke thermische uitdagingen aan op basis van schakelfrequentie, stroomniveaus, inschakelduur (duty cycle), omgevingstemperatuur en de fysieke beperkingen van de behuizing. Een succesvolle probleemoplossing vereist een systematische aanpak waarbij zowel het thermische gedrag op componentniveau als de warmteoverdrachtsmechanismen op systeemniveau worden onderzocht. Dit artikel biedt praktische oplossingen die specifiek zijn afgestemd op compacte ontwerpen, waarbij conventionele koellichaamoplossingen onvoldoende blijken te zijn, en levert toepasbare strategieën die thermische prestaties in evenwicht brengen met de realiteit van ruimtebeperkte toepassingen.

Het identificeren van de oorspronkelijke oorzaken van MOSFET-thermische problemen in toepassingen met beperkte ruimte

Te hoge geleidingsverliezen en achteruitgang van de aangelegde weerstand

Leidingsverliezen in een MOSFET treden op tijdens de aan-toestand, wanneer stroom door het kanaal vloeit en warmte genereert die evenredig is met het kwadraat van de afvoerstroom vermenigvuldigd met de aangesloten weerstand. Bij compacte ontwerpen kiezen ingenieurs vaak kleinere MOSFET-omhulsels om printplaatruimte te besparen, maar deze componenten vertonen doorgaans een hogere aangesloten weerstand dan grotere equivalenten. Naarmate de junctietemperatuur stijgt, neemt de aangesloten weerstand van silicium-MOSFETs toe volgens een positieve temperatuurcoëfficiënt, wat een risico op thermische instabiliteit oplegt: hogere temperaturen leiden tot grotere leidingsverliezen, waardoor de temperatuur verder stijgt. Dit verschijnsel wordt met name problematisch bij toepassingen met hoge stroom, waarbij zelfs bescheiden stijgingen van de aangesloten weerstand aanzienlijk extra vermogensdissipatie veroorzaken. Bij het opsporen van oververhitting helpt het meten van de werkelijke spanning tussen afvoer en bron tijdens geleiding, en het vergelijken daarvan met de specificaties in de datasheet bij verhoogde temperaturen, om te bepalen of de leidingsverliezen de ontwerpverwachtingen overschrijden.

De relatie tussen de afmeting van het MOSFET-omhulsel en de thermische prestaties creëert een fundamentele spanning in compacte ontwerpen. Een apparaat met een lagere geclassificeerde aanzetweerstand vereist doorgaans een groter die-oppervlak en bijgevolg een groter omhulsel met betere thermische eigenschappen. Ruimtebeperkingen dwingen ontwerpers echter vaak tot kleinere omhulsels, waardoor thermische prestaties worden opgeofferd ten gunste van een kleiner oppervlaktebeslag. Wanneer een MOSFET oververhit raakt door te grote geleidingsverliezen, bestaat de eerste stap bij het oplossen van het probleem uit het verifiëren of het gekozen apparaat voldoende stroomvermogen biedt voor de werkelijke bedrijfsomstandigheden. Het bekijken van de krommen van het veilig bedrijfsgebied bij de werkelijke junctietemperatuur, in plaats van bij kamertemperatuur, laat vaak zien dat het apparaat dichter bij zijn grenzen werkt dan oorspronkelijk berekend. In veel gevallen is het parallel schakelen van meerdere kleinere MOSFET’s of het upgraden naar een apparaat met een aanzienlijk lagere aanzetweerstand noodzakelijk, zelfs als dit een herontwerp van de printplaat vereist om ruimte te maken voor licht grotere componenten.

Schakelverliezen versterkt door werken met hoge frequentie

Schakelverliezen vertegenwoordigen de energie die wordt gedissipeerd tijdens de overgangen tussen de aan- en uitstand, wat optreedt omdat spanning en stroom overlappen tijdens de schakelperiodes. In een MOSFET deze verliezen nemen lineair toe met de schakelfrequentie, waardoor ontwerpen met hoge frequentie bijzonder gevoelig zijn voor thermische problemen. Compacte voedingen en converters werken vaak op verhoogde frequenties om de afmetingen van magnetische componenten en filtercondensatoren te verminderen, maar dit verhoogt direct de schakelverliezen in de vermogensemiconductoren. Het totale schakelverlies per cyclus hangt af van de poortladingseigenschappen, de sterkte van de poortbesturing, parasitaire inductanties in de vermogenslus en de belastingsstroom. Bij het oplossen van MOSFET-oververhitting in toepassingen met hoge frequentie geeft het vastleggen van de schakelgolvvormen met een oscilloscoop inzicht in of de stijg- en daaltijden boven de verwachting liggen, of spanningsoverschrijdingen extra belasting veroorzaken en of de poortbesturing voldoende stroom levert om de poortcapaciteit snel op te laden en te ontladen.

Parasitaire inductanties in compacte printplaatopstellingen verergeren de schakelverliezen door overgangen te vertragen en spanningspieken te veroorzaken die de spanning-stroom-overlapping tijdens schakelgebeurtenissen vergroten. De fysieke nabijheid van componenten in ruimtebeperkte ontwerpen kan zelfs nadelig zijn voor de thermische prestaties, indien de lay-outoverwegingen dichtheid boven elektrische prestaties prioriteren. De plaatsing van de poortaandrijfcircuit is van groot belang, aangezien langere poortleidingen serieweerstand en -inductantie introduceren die de schakelsnelheid vertragen en de verliezen verhogen. Bij het onderzoeken van MOSFET-oververhitting die wordt toegeschreven aan schakelverliezen, leidt vaak een optimalisatie van het poortaandrijfcircuit tot aanzienlijke verbeteringen. Dit omvat het minimaliseren van de poortlusinductantie, het gebruik van laagimpedantie-poortaandrijvers die piekstromen in de ampère-range kunnen leveren, het juiste kiezen van de poortweerstand om een evenwicht te vinden tussen schakelsnelheid en elektromagnetische interferentie, en het waarborgen van een laag-inductieve retourpad naar massa voor de poortaandrijving. In sommige gevallen levert het toevoegen van een kleine keramische condensator direct op de poort-bron-aansluitingen lokale ladingsopslag die de overgangen versnelt.

Onvoldoende thermische paden van junction naar omgeving

Zelfs wanneer de berekeningen voor vermogensdissipatie binnen aanvaardbare grenzen vallen, treedt oververhitting van de MOSFET op als de thermische weerstand van junction naar omgeving hoger is dan in het ontwerp is aangenomen. Het thermische pad bestaat uit meerdere in serie geschakelde interfaces: junction naar behuizing, behuizing naar koellichaam of printplaat (PCB), en ten slotte van het koellichaam of de PCB naar de omgevingslucht. Elke interface draagt bij aan de thermische weerstand, en in compacte ontwerpen vormen beperkingen in de grootte van het koellichaam, de luchtstroom of het koperoppervlak op de PCB vaak knelpunten. Oppervlaktemontage-MOSFET-pakketten zijn sterk afhankelijk van het koperoppervlak op de PCB voor warmteverspreiding en -afvoer, waarbij de thermische pad of blootliggende drain-pad fungeert als primaire thermische verbinding. Onvoldoende koperoppervlak, ontoereikende thermische via’s die de boven- en onderlaag met elkaar verbinden, of dunne PCB-substraten verhogen allemaal de thermische weerstand en verhogen de junctiontemperatuur. Bij het oplossen van thermische problemen bieden thermische beeldvormingscamera’s onmisbare inzichten door hete plekken te detecteren, te tonen of warmte effectief over de PCB wordt verspreid en aan te geven of nabijgelegen componenten bijdragen aan lokale verwarming.

De thermische interface tussen het MOSFET-omhulsel en de printplaat verdient bij compacte ontwerpen bijzondere aandacht. De kwaliteit van de soldeerverbindingen, het volume soldeerpasta en het ontwerp van de thermische paden beïnvloeden allemaal de thermische geleidbaarheid op deze kritieke interface. Luchtlekkages (voids) in de soldeerlaag onder de thermische paden vormen isolerende luchtopeningen die de thermische weerstand sterk verhogen. Het gebruik van soldeerpasta die specifiek is geformuleerd voor thermische paden, het toepassen van juiste refluxprofielen en eventueel het aanbrengen van thermische interfacematerialen kunnen de junctietemperatuur in problematische ontwerpen met tien tot twintig graden Celsius verlagen. Bovendien beïnvloedt de printplaatopbouw (PCB stackup) zelf de thermische prestaties: dikker koperlaagjes zorgen voor betere warmteverspreiding en meerdere thermische via’s creëren laagweerstandspaden naar de binnenste koperlagen. Wanneer fysieke metingen junctietemperaturen tonen die hoger zijn dan de berekende waarden op basis van de thermische weerstandswaarden uit de datasheet, vertegenwoordigt het thermische pad van het apparaat naar de printplaat doorgaans de zwakste schakel die verbetering vereist.

Geavanceerde warmteafvoertechnieken voor beperkte opstelvlakken

Optimalisatie van thermisch PCB-ontwerp met koperuitbreiding en via-arrays

In compacte ontwerpen, waar traditionele koellichamen onpraktisch blijken, wordt de printplaat zelf de primaire thermische beheersstructuur. Het maximaliseren van het koperoppervlak dat is verbonden met de thermische pad van de MOSFET creëert een warmteverspreider die thermische energie verspreidt over een groter oppervlak, zodat convectie naar de omgevingslucht efficiënter verloopt. Koperuitgieten op de bovenlaag die direct zijn verbonden met het drainpad bieden het eerste niveau van warmteverspreiding, maar het echte thermische voordeel ontstaat door het gebruik van binnen- en onderlaagkoper via dichte arrays van thermische via’s. Elke via vormt een cilindervormige thermische geleider tussen de lagen, en gezamenlijk verlagen dergelijke via-arrays de thermische weerstand vanaf het component naar de tegenoverliggende zijde van de printplaat aanzienlijk. De beste praktijken in de industrie suggereren om thermische via’s zo dicht mogelijk bij het thermische pad te plaatsen, waarbij via-diameters van 0,3 tot 0,5 millimeter en een onderlinge afstand van 1 tot 1,5 millimeter een effectief evenwicht bieden tussen thermische prestaties en vervaardigbaarheid.

De effectiviteit van thermisch beheer op basis van printplaten (PCB) hangt sterk af van de koperdikte en -verdeling over alle lagen. Standaardkopergewichten van één ounce per vierkante voet op PCB’s bieden een basisklasse thermische geleidbaarheid, maar het upgraden naar twee- of zelfs drie-ounce koper op de buitenlagen verbetert de warmteverspreidingscapaciteit aanzienlijk. Kopervlakken op de binnenlagen, die vaak worden gebruikt voor stroom- en massa-verdeling, fungeren ook als thermische geleiders wanneer zij via doorverbindingen (vias) zijn verbonden met het thermische pad van de MOSFET. Een strategische plaatsing van deze kopervlakken direct onder hoogvermogenscomponenten creëert thermische ‘snelwegen’ met lage weerstand, waardoor warmte van kritieke componenten wordt afgevoerd. Bij het oplossen van MOSFET-oververhitting in bestaande ontwerpen kan het ná-bouwen van extra thermische vias tijdens een PCB-revisie of reparatie meetbare temperatuurdalingen opleveren, zonder dat componentwijzigingen nodig zijn. Thermische simulatiesoftware helpt bij het optimaliseren van de plaatsing van vias en de kopergeometrie vóór fabricage, en voorspelt de junctietemperatuur en identificeert de meest effectieve wijzigingen in het thermische ontwerp.

Alternatieve koelmethode gebruiken in afgesloten en ventilatorloze behuizingen

Compacte ontwerpen bevinden zich vaak in afgesloten behuizingen waar geforceerde luchtcoëling niet beschikbaar is, wat passieve thermische beheersstrategieën vereist die natuurlijke convectie en geleidingspaden naar de behuizingswanden maximaliseren. Thermische interfacematerialen creëren verbindingen met lage weerstand tussen op de printplaat gemonteerde componenten en de behuizing, waardoor de behuizing effectief wordt gebruikt als een grote warmteafvoer. Grafiet warmtepads, fasewisselmaterialen en klokvullende verbindingmiddelen compenseren mechanische toleranties terwijl ze thermische continuïteit waarborgen. Wanneer MOSFET-oververhitting optreedt in afgesloten toepassingen, kan een evaluatie van het thermische pad van de printplaat naar de behuizing vaak mogelijkheden voor verbetering blootleggen. Strategische plaatsing van thermische afstandhouders, thermisch geleidend montagegereedschap of zelfs direct mechanisch contact tussen het koper van de printplaat en de behuizing kan de thermische weerstand van het systeem aanzienlijk verminderen.

In werkelijk beperkte toepassingen bieden geavanceerde materialen warmtebeheersingsmogelijkheden die traditionele methoden niet kunnen evenaren. Thermische interfacematerialen met grafeneversterking vertonen thermische geleidbaarheden die die van aluminium benaderen, terwijl dampkamer-warmteverspreiders bijna isotherme oppervlakken leveren die warmte verspreiden met een minimale temperatuurgradiënt over hun oppervlakte. Hoewel deze oplossingen extra kosten en complexiteit met zich meebrengen, maken ze thermische prestaties in compacte afmetingen mogelijk die anders actieve koeling zouden vereisen. Dunne dampkamers kunnen direct worden geïntegreerd in printplaatmontages of worden bevestigd aan behuizingoppervlakken, waardoor zeer effectieve warmteverspreiding ontstaat die samenwerkt met natuurlijke convectie. Wanneer conventionele benaderingen onvoldoende zijn om een MOSFET in een compact ontwerp adequaat te koelen, kan het onderzoeken van deze geavanceerde thermische materialen vaak leiden tot oplossingen waarmee de temperatuureisen binnen de bestaande mechanische beperkingen worden gehaald. De sleutel ligt in het begrijpen van het volledige thermische systeem en in het identificeren van de plaats waar verbeterde geleidbaarheid of warmteverspreiding het grootste voordeel per eenheid volume oplevert.

Strategieën voor componentenselectie ter verbetering van de thermische prestaties

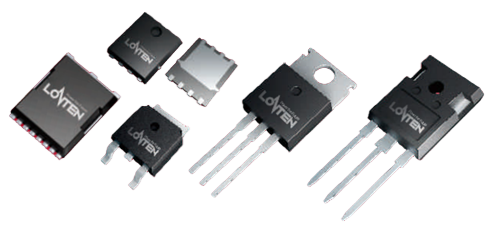

Het kiezen van het juiste MOSFET-voettype beïnvloedt fundamenteel de thermische prestaties in compacte ontwerpen. Verschillende verpakkings technologieën bieden verschillende thermische eigenschappen, afhankelijk van hun constructie en het ontwerp van de thermische pad. Standaard kleine-outline-verpakkingen zoals SOT-23 en SOT-223 bieden een minimale thermische capaciteit en zijn uitsluitend geschikt voor zeer lage vermoeapplicaties. Dual-flat-no-lead-verpakkingen zoals DFN en QFN laten de die-attach-pad aan de onderzijde van de verpakking vrij, waardoor er een directe thermische verbinding met de printplaat ontstaat, met thermische weerstandswaarden die meestal liggen tussen 1 en 5 graden Celsius per watt (van junction naar behuizing). Vermogensverpakkingen zoals DirectFET, PolarPAK en vergelijkbare gepatenteerde ontwerpen optimaliseren de thermische interface door het blootgestelde metalen oppervlak te maximaliseren en de thermische weerstand via de verpakkingsstructuur te minimaliseren. Bij het oplossen van MOSFET-oververhitting kan het vergelijken van de thermische weerstandspecificaties van alternatieve verpakkingen die passen binnen de beschikbare voetafdruk vaak upgrade-mogelijkheden identificeren die de junctiontemperatuur aanzienlijk verlagen.

Naast de keuze van het pakket heeft de fundamentele keuze voor MOSFET-technologie invloed op het thermische gedrag. Silicium-MOSFET’s blijven de meest gebruikte keuze voor de meeste toepassingen, maar hun aangelegde weerstand neemt sterk toe met de temperatuur, waardoor thermische problemen verergeren. Siliciumcarbide-MOSFET’s zijn weliswaar duurder, maar vertonen een veel lagere aangelegde weerstand en behouden betere prestaties bij verhoogde temperaturen dankzij hun superieure materiaaleigenschappen. Voor toepassingen bij hoge temperaturen of in thermisch uitdagende, compacte omgevingen kunnen de lagere geleidingsverliezen van SiC-componenten de hogere aanschafkosten rechtvaardigen, doordat zij toestaan ontwerpen te realiseren die anders onhaalbaar zouden zijn vanwege onpraktische kooplossingen. Galliumnitride-transistors bieden een alternatief, met name bij hoogfrequente toepassingen, waarbij hun minimale schakelverliezen de thermische dissipatie verminderen, ondanks compacte behuizingen. Wanneer standaard silicium-MOSFET-implementaties niet voldoen aan de thermische eisen binnen de fysieke beperkingen, biedt de evaluatie van halfgeleiders op basis van breed-bandgap-materialen een oplossingsrichting waarbij componentenkosten worden ingewisseld voor thermische conformiteit op systeemniveau.

Praktische ontwerpmodificaties om het vermogensverlies van MOSFETs te verminderen

Optimalisatie van de poortbesturing voor verminderde schakelverliezen

De poortstuurcircuit regelt direct het schakelgedrag van de MOSFET en beïnvloedt daardoor het vermogensverlies in het apparaat. Een onvoldoende poortstuurspanning vermindert de kanaalgeleidbaarheid, waardoor de aangelegde weerstand en de geleidingsverliezen toenemen. Poortstuurcircuits die tijdens overgangen onvoldoende stroom kunnen leveren en afvoeren, verlengen de schakeltijden, wat leidt tot een grotere spanning-stroom-overlapping die schakelverliezen veroorzaakt. Bij het oplossen van thermische problemen met MOSFET’s blijkt het onderzoeken van de werkelijke poort-bronspanningsgolfvorm tijdens bedrijf vaak een onvoldoende stuurspanning, trage stijg- en daaltijden of Miller-platovelden te onthullen die de schakelintervallen verlengen. Een optimale poortsturing levert spanningsniveaus die dicht bij de maximaal toegestane poort-bronspanning liggen, terwijl tegelijkertijd piekstromen worden geleverd die voldoende zijn om de poortcapaciteit binnen nanoseconden op te laden. Moderne poortstuur-IC’s bieden geïntegreerde oplossingen met lage uitgangsimpedantie, korte signaaldoorlooptijden en de mogelijkheid om meerdere MOSFET’s in parallelconfiguraties aan te sturen.

De keuze van de poortweerstand vormt een cruciale afweging in MOSFET-toepassingen. Een lagere poortweerstand versnelt de schakelovergangen, waardoor de schakelverliezen en warmteontwikkeling in de MOSFET afnemen, maar elektromagnetische interferentie (EMI) toeneemt en parasitaire oscillaties kunnen worden opgewekt. Een hogere poortweerstand vertraagt de overgangen, wat de schakelverliezen verhoogt, maar mogelijk de elektromagnetische compatibiliteit verbetert. In geval van oververhitting kan experimenteel het verlagen van de poortweerstand, in combinatie met continu toezicht op EMI en golfvormkwaliteit, vaak een optimale waarde blootleggen die de thermische dissipatie tot een minimum beperkt zonder onaanvaardbare neveneffecten te veroorzaken. Configuraties met gesplitste poortweerstanden — met afzonderlijke weerstanden voor inschakelen en uitschakelen — maken een onafhankelijke optimalisering van elke overgang mogelijk, waardoor de inschakelverliezen mogelijk kunnen worden verminderd zonder overdreven spanningspieken tijdens het uitschakelen te veroorzaken. Wanneer MOSFET-oververhitting correleert met een stijging van de schakelfrequentie, dient optimalisatie van de poortbesturing de eerste stap in het probleemoplossingsproces te zijn, aangezien verbeteringen hier direct de dissipatie verminderen zonder dat componentwijzigingen nodig zijn.

Aanpassingen van het bedrijfspunt en thermische verlaging

Soms is de meest effectieve oplossing voor oververhitting van een MOSFET het accepteren van het feit dat het ontwerp te dicht bij de grenzen van het apparaat werkt, en het aanbrengen van wijzigingen die het vermogensverbruik door de halfgeleider verminderen. Een verlaging van de bedrijfsfrequentie vormt een directe afweging tussen schakelverliezen en de grootte van passieve componenten, maar in thermisch kritische ontwerpen kan een bescheiden frequentieverlaging de vermogensdissipatie in de MOSFET met 20 tot 30 procent verminderen, terwijl slechts iets grotere spoelen of condensatoren nodig zijn. Evenzo leidt het verlagen van de piekstromen — via verbeterd magnetisch ontwerp of door extra MOSFETs parallel te schakelen — tot een verdeling van de thermische belasting over meerdere apparaten. Wanneer het onderzoek van problemen aantoont dat één MOSFET niet in staat is om aan de thermische eisen te voldoen binnen de beschikbare ruimte, leidt de overstap naar een oplossing met meerdere apparaten vaak tot succes waar optimalisatie op basis van één apparaat mislukt.

Thermische degradatie verlengt de levensduur van het apparaat door te waarborgen dat het werkt onder de absolute maximale aansluittemperatuurgrenzen. Hoewel technische gegevensbladen maximale aansluittemperaturen van 150 of 175 graden Celsius specificeren voor silicium-MOSFET’s, vereist betrouwbare langdurige werking doorgaans dat de werkelijke aansluittemperatuur wordt beperkt tot 125 graden Celsius of lager. Elke verlaging van de bedrijfstemperatuur met 10 graden verdubbelt ongeveer de gemiddelde tijd tussen storingen voor halfgeleiderapparaten. Wanneer compacte ontwerpen de thermische grenzen belasten, kan het implementeren van actief thermisch beheer — zoals het verlagen van de schakelfrequentie bij stijgende temperaturen, tijdelijk beperken van het uitgangsvermogen of zelfs het aan- en uitschakelen van het systeem (duty-cycling) om thermische herstelruimte te creëren — oververhittingsstoringen voorkomen. Moderne microcontrollers maken geavanceerde thermische beheeralgoritmes mogelijk die de MOSFET-temperatuur bewaken via ingebouwde sensoren of externe thermistors en de bedrijfsparameters dynamisch aanpassen om thermische conformiteit te handhaven. Deze aanpak blijkt bijzonder waardevol in toepassingen met variabele omgevingstemperaturen of transiënte hoogvermogensvraag, waarbij continu bedrijf onder worst-case-omstandigheden onhaalbaar is.

Strategieën voor belastingbeheer en stroomverdeling

In systemen waar meerdere MOSFETs gezamenlijk de taak van vermogensomzetting op zich nemen, voorkomt intelligente belastingsverdeling dat één enkel apparaat een thermische knelpunt wordt. Geïnterleefde multi-fase-omzetterschakelingen verdelen de schakelverliezen over meerdere kanalen en verminderen tegelijkertijd de rimpelstromen aan de ingang en uitgang, waardoor kleinere en efficiëntere filtercomponenten kunnen worden gebruikt. Elke MOSFET in een geïnterleefd systeem werkt met slechts een fractie van de totale belastingsstroom, wat de vermogensdissipatie per apparaat drastisch verlaagt, zelfs in compacte uitvoeringen. Bij het oplossen van MOSFET-oververhitting in matig tot hoogvermogende compacte ontwerpen leidt de overschakeling van een enkel-fase- naar een multi-fase-architectuur vaak tot de benodigde thermische marge voor betrouwbare werking. Het nadeel is een hoger aantal componenten en een grotere besturingscomplexiteit, maar moderne multi-fase-controller-IC’s vereenvoudigen de implementatie en zorgen tegelijkertijd voor stroombalans om een gelijkmatige thermische verdeling over de fasen te garanderen.

Energiebudgettering op systeemniveau helpt bij het identificeren van mogelijkheden om de belasting op MOSFET’s te verminderen. In toepassingen met batterijvoeding veroorzaken inefficiënte downstreamschakelingen een onnodige belastingsstroom die door de voedings-MOSFET’s stroomt, waardoor de warmteafgifte toeneemt. Door de systeemefficiëntie te optimaliseren via betere componentselectie, lagere ruststromen en het elimineren van parasitaire belastingen, wordt de thermische belasting op MOSFET’s direct verlaagd. Wanneer meerdere voedingsspanningen aanwezig zijn, leidt het consolideren van belastingen op efficiënte schakelende voedingen in plaats van lineaire regelaars tot een lagere totale systeemvermogensconsumptie en daarmee tot een geringere thermische belasting op de schakelende voedingscomponenten. Tijdsgebonden energiebeheer, waarbij niet-kritische belastingen periodiek in plaats van continu werken, verlaagt de gemiddelde MOSFET-stroom en biedt thermische herstelperioden. Deze aanpakken op systeemniveau vullen thermisch beheer op componentniveau aan en leveren uitgebreide oplossingen voor compacte ontwerpen, waarbij elk watt aan warmteafgifte van belang is.

Validatietests en thermische meettechnieken

Temperatuurmeetmethoden voor nauwkeurige thermische karakterisering

Nauwkeurige temperatuurmeting vormt de basis voor effectief thermisch probleemoplossen. Directe meting van de junctiontemperatuur in MOSFETs is uitdagend, aangezien de halfgeleiderdie diep binnenin het behuizing is ingekapseld, maar verschillende technieken bieden bruikbare benaderingen. Thermokoppels die aan het oppervlak van de behuizing zijn bevestigd, meten de behuizingstemperatuur, die via de in de datasheets opgegeven thermische weerstand van junction naar behuizing kan worden gerelateerd aan de junctiontemperatuur. Fijne thermokoppels met een minimale thermische massa leveren de meest nauwkeurige oppervlaktemetingen, terwijl thermisch epoxy of polyimideband zorgt voor een goede thermische koppeling. Voor een nauwkeuriger schatting van de junctiontemperatuur kan de spanningsval in doorlaatrichting van de bodydiode van de MOSFET bij een bekende stroom worden gemeten; dit levert een temperatuurgevoelige parameter op die direct correleert met de junctiontemperatuur via gepubliceerde temperatuurcoëfficiënten.

Thermische camera's revolutioneren het probleemoplossen door complete thermische kaarten te leveren van printplaten en assemblages onder bedrijfsomstandigheden. Deze instrumenten tonen niet alleen de piektemperaturen van afzonderlijke componenten, maar ook thermische gradienten, de effectiviteit van warmteverspreiding en onverwachte hotspots die wijzen op parasitaire verliezen of ontwerpgebreken. Bij het onderzoeken van MOSFET-oververhitting identificeert thermische imaging snel of het apparaat zelf de primaire warmtebron vormt of dat aangrenzende componenten bijdragen aan de thermische omgeving. Door thermische beelden voor en na het implementeren van ontwerpverbeteringen te vergelijken, wordt de verbetering gekwantificeerd en worden thermische beheerstrategieën gevalideerd. In productieomgevingen detecteert thermische imaging tijdens eindcontrole-tests thermische anomalieën voordat producten verzenden, waardoor veldfouten worden voorkomen. De technologie is inmiddels zo betaalbaar geworden dat zelfs kleine ontwerpteams toegang hebben tot thermische camera's via smartphone-aansluitingen of handbediende eenheden die minder dan duizend dollar kosten.

Stresstestprotocollen voor thermische validatie

Uitgebreide thermische validatie vereist testen onder de meest extreme omstandigheden die de verwachte bedrijfsomgeving begrenzen. Bij het testen bij maximale omgevingstemperatuur wordt het systeem in een thermische kamer geplaatst op de bovengrens van de specificatie, vaak 70 tot 85 graden Celsius voor industriële apparatuur, terwijl het continu volledig belast wordt. Deze belastingstest laat zien of de thermische ontwerpmarges voldoende zijn voor werkelijke omstandigheden, en niet alleen voor laboratoriumomgevingstemperaturen. Testen over een langere duur – gedurende uren of dagen – onthult thermische accumulatie-effecten, waarbij warmte geleidelijk opbouwt in behuizingen met beperkte ventilatie. Bij het oplossen van MOSFET-oververhitting blijkt het recreëren van de daadwerkelijke bedrijfsomgeving en belastingsprofiel vaak falingsmodi te onthullen die onzichtbaar waren tijdens de eerste ontwikkelingstests. Cyclisch testen bij variabele omgevingstemperaturen belast thermische interfaces en onthult temperatuurafhankelijk gedrag, zoals thermische instabiliteit (thermal runaway) of oscillatie.

Stroomcycling vertegenwoordigt een andere kritieke validatietest voor de thermische prestaties van MOSFETs. Herhaaldelijk schakelen tussen hoge en lage vermogensstanden veroorzaakt thermische uitzettings- en krimpcycli, waardoor soldeerverbindingen, draadverbindingen en die-attach-interfaces binnen het halfgeleiderpakket onder spanning komen te staan. Mislukkingen door thermisch cyclen manifesteren zich vaak als geleidelijk toenemende thermische weerstand, doordat draadverbindingen vermoeien of soldeerverbindingen barsten, wat leidt tot progressief stijgende temperaturen gedurende de levensduur van het product. Versnelde levensduurtesten met snelle stroomcycli bij verhoogde temperaturen geven een vroegtijdige indicatie van de betrouwbaarheid van de thermische interface. Wanneer MOSFET-oververhitting optreedt bij klantretour maar moeilijk te reproduceren is onder laboratoriumomstandigheden, dan onthult een analyse van de werkelijke toepassingsduty cycle en omgevingstemperatuurschommelingen vaak transiënte thermische belastingen die niet worden opgepikt door stationaire tests. Het bouwen van testopstellingen die deze reële omstandigheden nabootsen, maakt effectief probleemoplossen en validatie van thermische oplossingen mogelijk.

Thermisch modelleren en simuleren voor ontwerpoptimalisatie

Computational thermische simulatie maakt het mogelijk om ontwerpvarianten te onderzoeken zonder fysieke prototypes te fabriceren, waardoor de ontwikkeling wordt versneld en de kosten worden verlaagd. Moderne thermische simulatiehulpmiddelen importeren PCB-layoutbestanden rechtstreeks vanuit CAD-systemen en nemen daarbij kopergeometrie, vermogensverbruik van componenten en materiaaleigenschappen op om temperatuurverdelingen over de gehele assemblage te voorspellen. Deze simulaties tonen aan of thermische oplossingen kritieke componenten voldoende koelen, identificeren optimale heatsink-geometrieën en kwantificeren het voordeel van ontwerpverbeteringen alvorens deze te implementeren. Bij het oplossen van MOSFET-oververhitting biedt het opstellen van een thermisch model van het bestaande ontwerp – gekalibreerd op basis van gemeten temperaturen – een gevalideerd platform voor het beoordelen van mogelijke oplossingen. Ontwerpers kunnen virtueel verschillende koperdiktes, via-patronen, componentplaatsingen en thermische interfacematerialen testen om de meest effectieve verbeteringen te identificeren.

De nauwkeurigheid van thermische simulaties is sterk afhankelijk van nauwkeurige schattingen van het vermogensverlies en geschikte randvoorwaarden. Het vermogensverlies van MOSFETs varieert met het bedrijfspunt, wat vereist dat er ofwel conservatieve worst-case-schattingen worden gebruikt, ofwel resultaten van elektrische simulaties worden geïntegreerd die het dynamisch gedrag weerspiegelen. De randvoorwaarden die bepalen hoe warmte het systeem verlaat — bijvoorbeeld via natuurlijke convectie, gedwongen luchtstroom of geleiding naar montagestructuren — beïnvloeden de voorspelde temperaturen aanzienlijk. Het valideren van simulatiemodellen aan de hand van metingen op prototypes waarborgt betrouwbaarheid voordat deze modellen worden gebruikt voor ontwerpbeslissingen. Wanneer fysieke tests discrepanties onthullen tussen voorspelde en werkelijke MOSFET-temperaturen, kan de thermische modeliteratief worden verfijnd door interface-weerstanden, convectiecoëfficiënten of schattingen van het vermogensverlies aan te passen; dit verbetert de correlatie en versterkt het vertrouwen in de simulatie als ontwerpgereedschap. Dit iteratieve proces onthult vaak onverwachte thermische gedragingen die puur analytische benaderingen zouden missen, wat leidt tot inzichten die zowel het specifieke ontwerp als het thermische ontwerpinzicht van de ingenieur verbeteren.

Veelgestelde vragen

Wat zijn de meest voorkomende fouten die oververhitting van MOSFETs veroorzaken in compacte voedingontwerpen?

De meest voorkomende fouten omvatten het selecteren van MOSFETs op basis van spanning- en stroomwaarderingen zonder voldoende aandacht voor de thermische weerstandseigenschappen van de gekozen behuizing. Veel ontwerpers onderschatten het effect van de schakelfrequentie op het totale vermogensverlies, met name bij het gebruik van kleinere behuizingen met beperkte thermische prestaties. Een ontoereikend thermisch PCB-ontwerp, specifiek onvoldoende koperoppervlakte onder thermische pads en een dunne verspreiding van thermische via’s, veroorzaakt thermische knelpunten die effectieve warmteafvoer verhinderen. Een andere veelvoorkomende fout is het gebruik van poortstuurcircuits die de MOSFET niet snel genoeg kunnen schakelen, waardoor de overgangstijden worden verlengd en de schakelverliezen aanzienlijk toenemen. Ten slotte leidt het niet in rekening brengen van omgevingstemperatuurvariaties en thermische accumulatie in afgesloten ontwerpen tot thermische storingen tijdens de werkelijke inzet, ondanks aanvaardbare prestaties tijdens tests op de werkbank bij kamertemperatuur.

Hoe kan ik bepalen of mijn MOSFET oververhit raakt zonder gespecialiseerde thermische meetapparatuur?

Verschillende praktische methoden bieden een nuttige thermische beoordeling zonder dure meetapparatuur. Fysiek aanraken van het MOSFET-omhulsel tijdens bedrijf geeft een ruwe indicatie, hoewel deze aanpak brandwonden kan veroorzaken en slechts kwalitatieve informatie oplevert. Een veiliger techniek bestaat uit het gebruik van temperatuurindicatielabels of thermische krijtstiften die van kleur veranderen bij specifieke temperaturen en direct op het oppervlak van het omhulsel worden aangebracht. Het meten van de spanningsval over de MOSFET tijdens geleiding en het vergelijken ervan met de waarden in de datasheet bij verschillende temperaturen levert een indirecte schatting van de junctietemperatuur op, aangezien de aangelegde weerstand (Rds(on)) bij siliciumcomponenten voorspelbaar toeneemt met stijgende temperatuur. Het bewaken van de systeemprestaties op symptomen van thermische belasting, zoals verminderd uitgangsvermogen, toegenomen elektromagnetische interferentie of onregelmatige werking, wijst op thermische problemen, zelfs zonder directe meting. Voor een meer kwantitatieve beoordeling bieden goedkope infraroodthermometers niet-contact metingen van de oppervlaktetemperatuur, hoewel hierbij zorgvuldige aandacht moet worden besteed aan de emissiviteitinstellingen voor nauwkeurige metingen op verschillende omhulselmaterialen.

Kan het parallel schakelen van meerdere kleinere MOSFETs effectief oververhittingproblemen oplossen in vergelijking met het gebruik van één groter apparaat?

Het parallel schakelen van meerdere MOSFETs kan inderdaad uitstekende thermische voordelen opleveren door het vermogensverlies te verdelen over meerdere componenten, waarbij elk zijn eigen thermische pad naar de printplaat en de omgeving heeft. Deze aanpak werkt bijzonder goed wanneer er voldoende ruimte op de printplaat is om de componenten over een groter gebied te verspreiden, in plaats van de warmte te concentreren op één locatie. Elke MOSFET in een parallelle configuratie draagt een fractie van de totale stroom, waardoor de geleidingsverliezen in elke component evenredig afnemen. Een succesvolle parallelle werking vereist echter zorgvuldige afstemming van de kenmerken van de componenten en een juiste ontwerpkeuze voor de poortbesturing om een gelijkmatige stroomverdeling te garanderen. MOSFETs met een positieve temperatuurcoëfficiënt voor de aangelegde weerstand (Rds(on)) reguleren de stroomverdeling van nature: naarmate een MOSFET warmer wordt, neemt zijn weerstand toe, waardoor stroom wordt overgeheveld naar koelere, parallel geschakelde MOSFETs. De printplaatlayout moet symmetrische elektrische verbindingen naar elk apparaat bieden om stroomonbalans te voorkomen, en voldoende afstand tussen parallel geschakelde MOSFETs voorkomt thermische koppeling die het voordeel van warmteverdeling zou kunnen tenietdoen. Wanneer deze configuratie correct is geïmplementeerd, leveren parallelle schakelingen vaak een betere thermische prestatie per eenheid kosten op dan één grote, enkele component, terwijl ze bovendien redundantie bieden die de betrouwbaarheid verhoogt.

Welke rol speelt de schakelfrequentie bij thermisch beheer van MOSFET's, en wanneer moet ik overwegen deze te verlagen?

De schakelfrequentie heeft een directe en lineaire invloed op de schakelverliezen in MOSFETs, waardoor het een kritieke parameter is voor thermisch beheer in compacte ontwerpen. Elke schakelovergang dissipeert energie door de overlap van spanning en stroom tijdens de inschakel- en uitschakelintervallen, en hogere frequenties vermenigvuldigen deze verliezen per cyclus. Een verlaging van de schakelfrequentie vereist echter evenredig grotere spoelen en condensatoren om gelijkwaardige filtering en energieopslag te behouden, wat een fundamentele afweging creëert tussen de thermische prestaties van de MOSFET en de afmetingen van de passieve componenten. Overweeg de schakelfrequentie te verlagen wanneer thermische simulatie of tests aantonen dat de schakelverliezen overheersen in de totale dissipatie, wanneer de huidige frequentie voornamelijk is gekozen op basis van vermeende prestatievoordelen in plaats van daadwerkelijke systeemeisen, of wanneer het fysiek mogelijk is om iets grotere magnetische componenten binnen de ontwerpbeperkingen te integreren. In toepassingen met een hoge thermische belasting kan een verlaging van de frequentie met 25 tot 50 procent de dissipatie in de MOSFET aanzienlijk verminderen, terwijl slechts bescheiden toenames in de afmetingen van de spoel of condensator nodig zijn. De beslissing vereist een systeemniveau-analyse waarbij thermische, dimensionele, efficiëntie- en kostenoverwegingen worden afgewogen, in plaats van één enkele parameter in isolatie te optimaliseren.
