De synergie tussen IGBT- en FRD-wafers in half-brugtopologiecircuits

Schakelingen met een halfbrugtopologie vormen een hoeksteen van moderne vermogenselektronica en maken efficiënte energieomzetting mogelijk in toepassingen die variëren van aandrijvingen voor motoren tot omvormers voor hernieuwbare energie. Binnen deze schakelingen vormt de samenwerking tussen Insulated Gate Bipolar Transistor (IGBT)-componenten en vrijloopdiodes (FRD) een cruciale samenwerking die de algehele systeemprestatie, thermische stabiliteit en schakelrendement bepaalt. Het begrijpen van de synergie tussen IGBT- en FRD-wafertechnologieën verduidelijkt waarom ontwerpers nauwkeurig moeten afwegen welke kenmerken de componenten moeten bezitten, welke verpakkingsstrategieën moeten worden toegepast en welke benaderingen voor thermisch beheer nodig zijn om optimale schakelgedrag te bereiken in veeleisende industriële omgevingen.

De inherente complementariteit tussen de schakelkenmerken van IGBT's en het herstelgedrag van FRD's creëert een functioneel ecosysteem binnen half-brugconfiguraties. Wanneer de IGBT overgaat van geleidende naar blokkerende toestand, moet de stroom door de inductieve belasting een alternatief pad vinden via de FRD, die dan onderhevig is aan omgekeerd herstelbelasting. Dit ogenblik van overgang bepaalt de verliezen, het niveau van elektromagnetische interferentie en de langetermijnbetrouwbaarheid van het apparaat. De kwaliteit en het ontwerp van de FRD wafer beïnvloeden direct hoe effectief de schakeling deze dynamische belastingen beheert, waardoor de materiaaleigenschappen, de doteringsprofielen en de junction-engineering van beide halfgeleiderelementen even belangrijk zijn voor het bereiken van voorspelbare, efficiënte werking over een breed werkgebied.

Fundamentele bedrijfsprincipes van de half-brugtopologie

Schakelingconfiguratie en stroomdoorloopdynamica

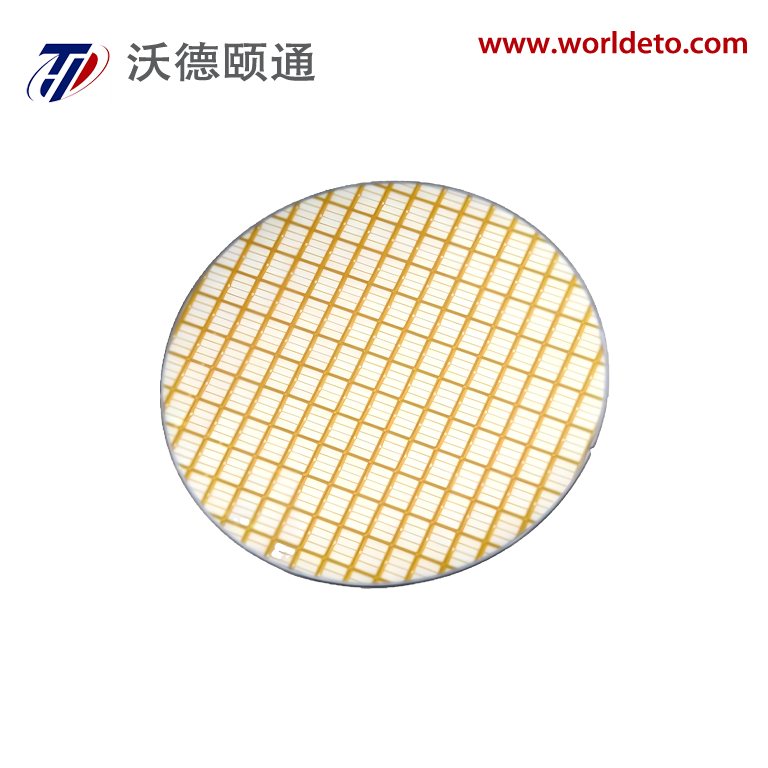

Halfbrugcircuits bestaan uit twee vermogensschakelaars die in serie zijn geschakeld tussen de positieve en negatieve DC-busrails, waarbij de belasting is aangesloten op het middenpunt van de verbinding. Bij implementaties op basis van IGBT’s is op elke schakelpositie een IGBT-apparaat geïntegreerd voor gestuurde stroomdoorlating en een antiparallelle FRD voor geleiding van stroom in omgekeerde richting. Tijdens normaal bedrijf stroomt, wanneer de bovenste IGBT geleidt, de stroom vanaf de positieve rail door de belasting. Wanneer deze IGBT uitschakelt, kan de stroom door de inductieve belasting niet onmiddellijk ophouden en wordt in plaats daarvan overgeschakeld naar de onderste FRD wafer , die een laag-impedantiepad biedt voor voortzetting van de stroom. Deze cyclische schakeling tussen actieve geleiding en vrijloopbedrijf vormt het basismechanisme voor vermogensomzetting.

De effectiviteit van deze stroomomkering hangt sterk af van de kenmerken van de FRD-wafer. Een goed ontworpen FRD moet tijdens geleiding een lage voorschakelspanning vertonen om verliezen te minimaliseren, terwijl het tegelijkertijd een snelle inverse hersteltijd moet vertonen wanneer de bijbehorende IGBT opnieuw begint te geleiden. De levensduur van de minderheidsladingsdragers in de FRD-waferstructuur bepaalt hoe snel de diode kan overschakelen van voorwaartse geleiding naar inverse blokkering. Te veel opgeslagen ladingsdragers veroorzaken langdurige hersteltransiënten, waardoor de IGBT tegelijkertijd zowel de belastingsstroom als de herstelstroom moet geleiden, wat de schakelverliezen verhoogt en schadelijke spanningspieken genereert die zowel de IGBT als de FRD belasten.

Mechanismen voor spanningsspanningsverdeling

De spanningsbelasting in half-brugtopologieën verdeelt zich dynamisch tussen de bovenste en onderste apparaatparen op basis van de schakeltiming, parasitaire inductanties en apparaateigenschappen. Wanneer een IGBT uitschakelt, genereert de stroomafname door de schakelkringinductantie een spanningsoverschrijding die wordt opgeteld bij de gelijkstroombusspanning. De FRD in de complementaire positie moet deze gecombineerde belasting tijdens zijn fase van voorwaartse herstelvermogen verdragen. Tegelijkertijd veroorzaken vervloeiingsinductanties in de vermogenslus extra spanningspieken tijdens het omgekeerde herstelvermogen van de FRD-wafer wanneer de bijbehorende IGBT inschakelt. Deze transiënte spanningsbelastingen kunnen de statische waarden met aanzienlijke marge overschrijden, waardoor coördinatie tussen het spanningsvermogen van de IGBT en de doorslagspanning van de FRD-wafer essentieel is voor betrouwbare werking.

Moderne FRD-waferontwerpen integreren engineering met gecontroleerde levensduur om een evenwicht te vinden tussen efficiëntie bij voorwaartse geleiding en snelheid van herstel bij omgekeerde polariteit. Platina- of gouddiffusietechnieken passen de recombinatiesnelheid van minderheidsladingsdragers binnen de siliciumstructuur aan, waardoor een afweging wordt gemaakt tussen spanningsval in geleidende toestand en schakelsnelheid. Deze optimalisatie op materiaalniveau beïnvloedt direct de spanningsbelasting die op de gekoppelde IGBT wordt uitgeoefend, aangezien een sneller herstel van de FRD-wafer de duur van gelijktijdige geleiding verkort, maar de piekherstelstroom mogelijk verhoogt. Circuitontwerpers moeten daarom FRD-componenten selecteren waarvan de herstelkenmerken aansluiten bij de specifieke schakelsnelheid van de IGBT en de toegepaste aansturingsstrategie voor de poort in de halfbrugconfiguratie.

Thermische onderlinge afhankelijkheid en beheer van de junctietemperatuur

Verdeling van verliezen tussen IGBT- en FRD-componenten

Het vermogensverlies in halfbrugschakelingen verdeelt zich tussen de IGBT en de FRD op basis van de duty cycle, belastingkenmerken en schakelfrequentie. In toepassingen voor motoraandrijving die werken bij matige duty cycles geleidt de FRD-wafer vaak gedurende aanzienlijke delen van elke schakelcyclus, waardoor aanzienlijke geleidingsverliezen optreden, ondanks de lagere doorlaatspanning van de FRD ten opzichte van de verzadigingsspanning van de IGBT. Naarmate de schakelfrequentie stijgt, neemt het aandeel van de verliezen toe die te wijten zijn aan de omkeringshersteltijd van de FRD, met name wanneer de FRD-wafer een zacht herstelgedrag vertoont met een langdurige staartstroom. Voor nauwkeurige thermische modellering is het noodzakelijk om de bijdrage van beide componenten aan de stijging van de junctietemperatuur mee te nemen, aangezien thermische koppeling via een gedeelde basisplaat of directe bondstructuur leidt tot onderling afhankelijke temperatuurprofielen.

Het thermische weerstandspad vanaf de junction van elk apparaat naar de koelinterface bepaalt hoe effectief warmte wordt afgevoerd. Bij discrete implementaties kunnen afzonderlijke behuizingen thermische isolatie bieden, waardoor onafhankelijk temperatuurbeheer mogelijk is. Geïntegreerde modules daarentegen, die IGBT- en FRD-waferdie op gemeenschappelijke substraten combineren, veroorzaken thermische koppeling die zorgvuldige analyse van het vermogenscyclisch gedrag vereist. Wanneer de IGBT hoge schakelverliezen ondervindt, beïnvloedt de stijging van de junctiontemperatuur de temperatuur van de nabijgelegen FRD-wafer via laterale warmteverspreiding in het substraat. Deze gekoppelde verwarming beïnvloedt de FRD-voorwaartse spanningsval en de omkeerherstelkenmerken, waardoor terugkoppelingsslagen ontstaan die, indien niet adequaat beheerd via verminderde belasting (derating) of verbeterde koelstrategieën, de versletenheid kunnen versnellen.

Temperatuurafhankelijke prestatieveranderingen

De aansluittemperatuur beïnvloedt op diepe wijze de elektrische kenmerken van zowel de IGBT- als de FRD-wafer, op een manier die hun synergetische werking beïnvloedt. Naarmate de temperatuur stijgt, ervaart de IGBT een verlaagde verzadigingsspanning en snellere schakelsnelheden door de verhoogde ladingsdragermobiliteit, maar wordt tegelijkertijd geconfronteerd met een hogere lekstroom en een verminderd blokkend vermogen. De FRD-wafer vertoont eveneens een verlaagde voorwaartse spanningsval bij verhoogde temperaturen, wat de geleidingsrendement verbetert, maar ondervindt tegelijkertijd een langzamere omkeringshersteltijd doordat de levensduur van minderheidsladingsdragers toeneemt. Dit temperatuurafhankelijke gedrag betekent dat de circuitprestaties bij koude inschakeling aanzienlijk verschillen van die bij warme stationaire werking, waardoor het ontwerp van beveiligingsmechanismen en de optimalisatie van rendement over het gehele bedrijfsbereik bemoeilijkt worden.

Thermische cycli tussen deze temperatuurextremen veroorzaken thermomechanische spanning in soldeerverbindingen, bondingsdraden en de halfgeleider-keramische interfaces binnen vermogensmodules. De verschillende uitzettingscoëfficiënten van silicium, metallagelagen en substraatmaterialen genereren schuifspanningen tijdens temperatuurschommelingen. De FRD-wafer en IGBT-chips, hoewel ze dicht bij elkaar zijn geplaatst, kunnen verschillende temperatuurschommelingen ondergaan op basis van hun respectievelijke verliesprofielen, wat leidt tot differentiële uitzetting en daardoor een concentratie van spanning op de bevestigingspunten. Geavanceerde verpakkingsmethoden maken gebruik van materialen met afgestemde uitzettingscoëfficiënten en geoptimaliseerde die-attachprocessen om deze spanningen te verminderen, maar de fundamentele thermische onderlinge afhankelijkheid tussen IGBT en FRD wafer componenten blijft een primaire betrouwbaarheidsfactor in halfbrugontwerpen.

Schakeldynamiek en elektromagnetische compatibiliteit

Invloed van terugvallen op inschakeltransiënten

Het omkeerherstelproces van de FRD-wafer vormt één van de meest kritieke interactiepunten met de IGBT in halfbrugbedrijf. Wanneer een IGBT inschakelt, moet deze niet alleen de belastingsstroom maar ook de omkeerherstelstroom van de vrijloop-FRD in de tegenoverliggende tak afvoeren. Deze herstelstroom ontstaat doordat opgeslagen minderheidsladingsdragers uit de junctieregio van de FRD-wafer worden verwijderd; zij stijgt aanvankelijk lineair met de stroomslope van de IGBT en wordt abrupt gestopt zodra de depletionlaag volledig is hergevormd. De plotselinge beëindiging van de herstelstroom genereert hoogfrequente spanningsoscillaties in de parasitaire inductantie van de schakeling, wat elektromagnetische interferentie veroorzaakt en tijdens de ringtransiënte mogelijk leidt tot overschrijding van de spanningswaarderingen van de componenten.

FRD-waferontwerpen die specifiek zijn geëngineerd voor compatibiliteit met IGBT’s maken gebruik van levensduurbeheerstechnieken die de herstelafsluiting verzachten, waarbij een bepaalde toename van de herstellaadverplaatsing wordt ingewisseld voor een verlaagde piek omgekeerde stroom en een zachtere di/dt bij het einde van het herstel. Deze zachte herstelkenmerk vermindert de spanningsoverschrijding die de geleidende IGBT ondervindt, verbetert de elektromagnetische compatibiliteit en verlaagt de kans op lawine-doorbraak tijdens schakeltransiënten. Echter, een zachter herstel verlengt doorgaans de duur van de omgekeerde stroomdoorgang, wat de overlapverliezen in de IGBT verhoogt. Circuitontwerpers moeten daarom de zachtheid van het FRD-waferherstel afwegen tegen de IGBT-schakelverliesdoelstellingen, vaak met behulp van simulatiehulpmiddelen om de interactie-effecten onder specifieke poortaandrijfvoorwaarden en circuitparasieten te voorspellen.

Invloed van de poortaandrijfstrategie op de synergetische prestaties

De IGBT-poortstuurcircuit heeft een aanzienlijke invloed op de synergie tussen IGBT en FRD via zijn regeling van de schakelsnelheid en -timing. Een agressieve poortbesturing met hoge stroomcapaciteit en lage poortweerstand leidt tot snelle inschakeling en uitschakeling van de IGBT, waardoor de schakelverliezen in de IGBT worden geminimaliseerd, maar de herstelspanning op de FRD-wafer mogelijk verergert. Een snelle IGBT-inschakeling veroorzaakt een hoge di/dt door de herstellende FRD, wat de piekherstelstroom en de bijbehorende spanningspieken verhoogt. Omgekeerd vermindert het vertragen van de IGBT-inschakelovergang de belasting op de FRD-wafer, maar verlengt het de periode van stroomoverlapping tussen IGBT en FRD, waardoor de dissipatie in de IGBT toeneemt en de junctietemperaturen stijgen.

Geavanceerde poortbesturingstechnieken implementeren meertijdige inschakelprofielen waarbij aanvankelijk een matige poortstroom wordt toegepast om de initiële stijgingssnelheid van de stroom tijdens de herstelfase van de FRD-wafer te beheersen; daarna wordt de poortbesturingssterkte verhoogd zodra het herstel is voltooid, om het resterende deel van het IGBT-inschakelverlies tot een minimum te beperken. Deze aanpak vereist gedetailleerde kennis van de specifieke herstelkenmerken van de FRD-wafer en kan actieve spanningsbegrenzingsschakelingen omvatten om overschrijding tijdens het snelle herstel (snap-off) te beperken. De optimale poortbesturingsstrategie hangt af van de onderlinge samenhang tussen het gekozen type FRD-wafer, de parasitaire effecten in de schakelcircuitopbouw, de doelstellingen voor de schakelfrequentie en de efficiëntievereisten, wat aantoont hoe diep de IGBT- en FRD-componenten moeten worden gecoöptimaliseerd in plaats van onafhankelijk van elkaar te specificeren.

Grondslagen van de materiaalkunde voor de synergie tussen IGBT en FRD

Vereisten voor compatibiliteit met siliciumverwerking

De productie van IGBT- en FRD-waferapparaten voor geïntegreerde vermogensmodules vereist een zorgvuldige coördinatie van siliciumverwerkingsprocessen om compatibiliteit en kosteneffectiviteit te waarborgen. Beide apparaatsoorten zijn afkomstig van hoogzuivere siliciumwafers, maar hun optimale doteringsprofielen, epitaxiale laagstructuren en oppervlakteverwerking verschillen aanzienlijk. IGBT’s maken doorgaans gebruik van field-stop- of punch-through-ontwerpen met nauwkeurig gecontroleerde bufferlagen om een lage verzadigingsspanning te bereiken, terwijl de blokkeercapaciteit behouden blijft. FRD-waferstructuren geven de voorkeur aan dunner driftgebieden met gecontroleerde levensduur om de voorschakelspanning in evenwicht te brengen met de herstelsnelheid. Wanneer deze apparaten op hetzelfde substraat moeten coëxisteren of parallel in productielijnen moeten worden vervaardigd, kunnen procescompromissen nodig zijn die de onafhankelijke optimalisatie van elk component licht vermindert.

De diffusieprocessen die worden gebruikt voor levensduurbeheer bij de fabricage van FRD-wafers kunnen interageren met IGBT-processen als de componenten dezelfde thermische cycli of strategieën voor contaminatiebeheersing delen. Platina- of elektronenbestraling, die wordt toegepast om de ladingsdragerlevensduur van FRD-wafers aan te passen, mag de zorgvuldig ontworpen ladingsdragerverdeling binnen IGBT-structuren niet schaden. Moderne halfgeleiderfabrieken lossen deze uitdagingen op door gescheiden verwerkingsstromen of door compatibele levensduurbeheerstechnieken te ontwikkelen die geschikt zijn voor beide soorten componenten. Het vermogen om geoptimaliseerde IGBT- en FRD-wafercomponenten samen te fabriceren op productieapparatuur waarvan de kosten worden gedeeld, biedt aanzienlijke economische voordelen voor fabrikanten van geïntegreerde modules, maar alleen indien de fundamentele materiaalkundige principes voldoende prestaties garanderen voor elk type component zonder buitensporige compromissen.

Overgangsengineering voor complementaire kenmerken

Op het niveau van de halfgeleiderfysica moet het overgangsontwerp binnen de IGBT- en FRD-waferstructuren complementaire elektrische kenmerken opleveren die de werking van de halfbrug verbeteren in plaats van belemmeren. De MOS-gestuurde structuur van de IGBT zorgt voor spanningsgestuurde inschakeling en uitschakeling, waarbij de schakelsnelheid wordt bepaald door het laden van de poortcapaciteit en de dynamiek van minderheidsladingsdragers in het driftgebied en de collectorovergang. De FRD-wafer, die geen actieve besturing kent, is uitsluitend afhankelijk van voorwaartse bias om ladingsdragers in te spuiten en van achterwaartse bias om deze eruit te vegen; het transiënte gedrag wordt beheerst door de levensduur van minderheidsladingsdragers en de overgangscapaciteit. Optimale synergie ontstaat wanneer de hersteltijdsschaal van de FRD-wafer gelijk is aan of licht groter dan de inschakelovergangstijd van de IGBT, waardoor overmatige overlapverliezen worden voorkomen zonder dat de spanningspieken optreden die gepaard gaan met snelle herstelafsluiting (recovery snap-off) tijdens snelle IGBT-commutatie.

Recent vooruitgang in FRD-wafer-technologie omvat geïntegreerde PIN-Schottky-architecturen die de lage doorlaatspanning van PIN-diodes combineren met de snelle schakelsnelheid van Schottky-barrières. Deze hybride structuren verminderen de opgeslagen lading ten opzichte van zuivere PIN-diodes, terwijl ze een betere doorlaatgeleiding behouden dan zuivere Schottky-apparaten, waardoor een verbeterde afweging ontstaat voor koppeling met IGBT’s. Evenzo verminderen field-stop-IGBT-ontwerpen de dikte van het driftgebied dat nodig is voor een bepaalde blokspanning, wat de verzadigingsspanning verlaagt en betere afstemming mogelijk maakt met dunne, snelle FRD-waferstructuren. De voortdurende evolutie van beide apparaattechnologieën weerspiegelt de industrieherkenning dat optimale half-brugprestaties niet voortkomen uit het onafhankelijk maximaliseren van de capaciteiten van elk onderdeel, maar uit het technisch ontwerpen van complementaire kenmerken die superieure systeemniveau-resultaten opleveren.

Praktische ontwerpoverwegingen voor industriële toepassingen

Selectiecriteria voor apparaten met afgestemde prestaties

De selectie van IGBT- en FRD-wafercomponenten voor halfbrugtoepassingen vereist een systematische aanpak die rekening houdt met elektrische waarderingen, thermische kenmerken en dynamisch gedrag onder de specifieke bedrijfsomstandigheden van de doeltoepassing toepassing . De spanningswaarderingen van beide componenten moeten voldoende marge bieden boven de gelijkstroombusspanning plus verwachte transiënte overschrijdingen, wat meestal een afwijking van 20–30 procent vereist voor industriële betrouwbaarheid. De stroomwaarderingen moeten zowel de stationaire als de transiënte belasting in overweging nemen, waarbij de FRD-wafer vaak een hoger piekstroomvermogen vereist dan de bijbehorende IGBT om inschakelstromen en kortsluitinggevallen te kunnen verwerken. Een zorgvuldige analyse van de specificatie voor de omkeerherstellinglading van de FRD-wafer waarborgt compatibiliteit met de schakelsnelheid van de IGBT en het vermogen van de schakeling om de herstelenergie op te nemen zonder destructieve spanningspieken.

De specificaties voor thermische weerstand moeten worden beoordeeld in de context van de daadwerkelijke koelplaat en koelsysteem, niet alleen op basis van de waarden voor overgangsweerstand van junction naar behuizing van het apparaat. De FRD-wafer en de IGBT kunnen verschillende behuizingstemperaturen ondervinden wanneer zij op afzonderlijke locaties van de koelplaat zijn gemonteerd, of kunnen thermische koppeling delen indien zij geïntegreerd zijn in een gemeenschappelijke module. Ontwerpers dienen de maximale junctiontemperaturen voor beide componenten te berekenen onder de meest ongunstige omstandigheden: maximale omgevingstemperatuur, zwaarste belasting en verouderingsgerelateerde verslechtering van de thermische interface aan het einde van de levensduur. Veel toepassingen profiteren van het selecteren van componenten met asymmetrische stroomvermogens, waarbij FRD-wafercomponenten met een hoger vermogen worden gebruikt om de extra belasting door de stroom tijdens de inverse herstelperiode op te vangen, zelfs wanneer de stationaire belastingsstroom zou suggereren dat zowel de IGBT als de FRD gelijkwaardige vermogens moeten hebben.

Layout- en parasitair beheerstrategieën

De fysieke opstelling van IGBT- en FRD-wafercomponenten binnen de halfbrugschakeling beïnvloedt op diepe wijze de schakelperformance en betrouwbaarheid via haar invloed op parasitaire inductantie en capaciteit. Het minimaliseren van de commutatie-lusinductantie tussen de IGBT, de FRD-wafer en de DC-buscondensatoren vermindert de spanningsoverschrijding tijdens schakelovergangen en vermindert de hevigheid van de FRD-hersteloscillaties. Dit vereist doorgaans dat de DC-buscondensatoren zo dicht mogelijk bij de vermogenshalfgeleiders worden geplaatst, breed, laag-inductieve busbars of gelaagde structuren worden gebruikt, en het fysieke oppervlak dat wordt ingesloten door het commutatiestroompad wordt geminimaliseerd. De poortstuurcircuits moeten dicht bij hun respectievelijke IGBT’s worden geplaatst, met korte, impedantie-gecontroleerde poortlusjes om oscillaties te voorkomen en een voorspelbaar schakelgedrag te waarborgen.

Bij modulaire implementaties waarbij IGBT- en FRD-waferdices samen worden verpakt, bepaalt de interne lay-out vaste parasitaire waarden waarbinnen ontwerpers moeten werken. Het begrijpen van de interne structuur van de module leidt tot beslissingen over externe onderdrukkers (snubbers), poortweerstanden en vereiste dode tijd. Bij discrete implementaties wordt de lay-out van de printplaat cruciaal, met speciale aandacht voor stroomterugvoerpaden, beheer van het massavlaak en thermische via’s voor warmteafvoer. De onderlinge afhankelijkheid tussen elektromagnetische prestaties en thermisch beheer leidt vaak tot ontwerpkompromissen, aangezien de meest compacte lay-out voor minimalisering van parasitaire effecten mogelijk ten koste gaat van warmteverspreiding of toegang voor luchtstroom. Succesvolle industriële ontwerpen vinden een evenwicht tussen deze concurrerende eisen via iteratieve simulatie en prototyping, waarbij de fysieke opstelling van IGBT- en FRD-wafercomponenten wordt geoptimaliseerd voor de specifieke beperkingen van de toepassingsomgeving.

Integratie van het beveiligingsschema

Het beschermen van de IGBT-FRD-synergie in halfbrugschakelingen vereist gecoördineerde strategieën die rekening houden met de uitvalmodi van beide componententypen en hun wisselwerking tijdens foutcondities. Bescherming tegen overstroom moet snel genoeg reageren om te voorkomen dat de IGBT-junctietemperatuur de maximaal toegestane waarde overschrijdt tijdens kortsluitingsgebeurtenissen; dit vereist meestal ontdooringsdetectieschakelingen die de collector-emitterspanning tijdens geleiding bewaken en binnen enkele microseconden een afslag van de poort activeren. De FRD-wafer moet de stroompiek doorstaan die optreedt wanneer de IGBT probeert uit te schakelen onder overstroomomstandigheden, waardoor de piekstroomwaarde en de thermische capaciteit cruciale specificaties zijn voor de FRD-wafer. Sommige geavanceerde beveiligingsstrategieën implementeren actieve klemming van de gelijkstroombusspanning om de energie in de commutatie-inductantie tijdens foutafsluiting te beperken, waardoor de belasting op zowel de IGBT als de FRD-wafer wordt verminderd.

Shoot-through-beveiliging voorkomt gelijktijdige geleiding door beide half-brug-IGBT's door een 'dead-time' in te stellen in de poortaansturingsignalen, waardoor één component volledig wordt uitgeschakeld voordat het complementaire component wordt ingeschakeld. Een te lange dead-time laat echter de belastingsstroom gedurende langere perioden vrijwheelen door de FRD-wafer, wat de geleidingsverliezen verhoogt en in precisietoepassingen mogelijk leidt tot vervorming van de uitgangsgolvvormen. Een optimale instelling van de dead-time vereist kennis van de specifieke IGBT-uitschakelvertraging, de voorwaartse hersteltijd van de FRD-wafer en de parasitaire effecten in de schakeling. Sommige geavanceerde regelaars implementeren een adaptieve dead-time die wordt aangepast op basis van de gemeten stroomrichting en -grootte, om verliezen te minimaliseren terwijl een robuuste beveiliging wordt gehandhaafd. Deze beveiligingsoverwegingen laten zien hoe de IGBT en de FRD-wafer functioneren als een geïntegreerd systeem, en niet als onafhankelijke componenten; beveiligingsstrategieën moeten daarom noodzakelijkerwijs rekening houden met hun gecombineerd gedrag onder zowel normale als foutcondities.

Veelgestelde vragen

Waarom beïnvloedt de omkeerhersteltijd van de FRD-wafer de schakelverliezen van de IGBT?

Wanneer een IGBT inschakelt in een halfbrugcircuit geleidt de FRD-wafer op de complementaire positie de belastingsstroom in forward-modus. Terwijl de IGBT begint te geleiden, moet deze zowel de belastingsstroom als de omkeerherstelstroom van de FRD-wafer afvoeren, terwijl de opgeslagen lading uit de diodejunction wordt verwijderd. Deze extra herstelstroom vloeit door de IGBT tijdens de spanningsdalingstijd ervan, waardoor overlapverliezen ontstaan die de totale schakeldissipatie verhogen. De grootte en duur van deze herstelstroom zijn afhankelijk van het ontwerp van de FRD-wafer, met name van de levensduur van de minderheidsladingsdragers en de junctioncapaciteit. FRD-apparaten met een te grote opgeslagen lading dwingen de IGBT om hogere piekstromen gedurende langere perioden te verwerken, wat de inschakelverliezen en de temperatuurstijging in de junction aanzienlijk verhoogt. Deze interactie verklaart waarom de keuze van de FRD-wafer een aanzienlijke invloed heeft op de algehele efficiëntie van de halfbrug en op de vereisten voor thermisch beheer.

Kunnen IGBT- en FRD-waferapparaten met verschillende spanningswaarderingen worden gecombineerd in half-brugcircuits?

Hoewel dit theoretisch mogelijk is, wordt het combineren van IGBT- en FRD-waferapparaten met aanzienlijk verschillende spanningsclassificaties in half-brugconfiguraties over het algemeen afgeraden vanwege betrouwbaarheids- en prestatieoverwegingen. De spanningsbelasting tijdens schakeltransiënten verdeelt zich dynamisch over de apparaten op basis van circuitparasieten en schakeltiming. Indien de FRD-wafer een aanzienlijk lagere spanningsclassificatie heeft dan de bijbehorende IGBT, kan de spanningsoverschrijding tijdens het uitschakelen van de IGBT of tijdens de herstelknipuitschakeling de doorslagspanning van de FRD overschrijden, wat leidt tot lawine-doorbraak en mogelijke storing. Omgekeerd leidt het gebruik van een te hoog gespecificeerde FRD-wafer in combinatie met een lage-spannings-IGBT tot onnodige kosten en kan dit de prestaties nadelig beïnvloeden, aangezien FRD-apparaten met een hogere spanning doorgaans een hogere doorlaatspanning en langzamere schakelsnelheid vertonen als gevolg van dikker gedreven gebieden. De beste praktijk bestaat erin om apparaten met gelijke of nauw verwante spanningsclassificaties te selecteren, inclusief geschikte afdekkingmarges, zodat beide apparaten de meest extreme transiënte belastingen kunnen weerstaan die optreden tijdens complementaire schakeling in de half-brugtopologie.

Hoe beïnvloedt de schakelfrequentie de thermische balans tussen de IGBT- en FRD-wafer?

De schakelfrequentie beïnvloedt sterk het relatieve vermogensverlies en de junctietemperaturen van IGBT- en FRD-wafercomponenten in halfbrugbedrijf. Bij lage schakelfrequenties overheersen de geleidingsverliezen voor beide componenten, waarbij de verdeling voornamelijk afhangt van de duty cycle en de voorwaartse spanningskenmerken. Naarmate de frequentie toeneemt, nemen de schakelverliezen van de IGBT lineair toe met de frequentie, terwijl de herstelverliezen van de FRD-wafer eveneens stijgen. De mate van toename verschilt echter tussen de componenten, afhankelijk van hun respectievelijke schakelkenmerken. IGBT’s met een staartstroom tijdens uitschakelen vertonen een grotere verliesstijging met toenemende frequentie dan snelschakelende ontwerpen. Evenzo leiden FRD-wafercomponenten met een hoge herstelcharge tot onevenredig grotere verliesstijgingen bij verhoogde frequenties. Het thermische evenwichtspunt, waarbij beide componenten vergelijkbare junctietemperaturen bereiken, verschuift met de frequentie, wat vaak vereist dat er verschillende koellichaambevestigingsmethoden of stroomverminderingsstrategieën worden toegepast. Toepassingen die over een breed frequentiebereik werken, moeten mogelijk de componentkeuze optimaliseren voor de hoogst verwachte frequentie, zelfs als dit ten koste gaat van de efficiëntie bij lagere frequenties, om ervoor te zorgen dat de thermische grenzen van zowel de IGBT- als de FRD-wafercomponenten gedurende het gehele bedrijfsbereik binnen aanvaardbare waarden blijven.

Wat bepaalt de optimale dead-time-instelling tussen complementaire IGBT's in een halfbrug?

Een optimale dode tijd vertegenwoordigt een afweging tussen bescherming tegen shoot-through en het minimaliseren van geleidingsverliezen in de FRD-wafer, terwijl de kwaliteit van de uitgangsgolfvorm behouden blijft. De minimale veilige dode tijd moet groter zijn dan de uitschakelvertraging van de uitschakelende IGBT plus eventuele verspreidingsvertragingen in de poortstuurcircuitry, om ervoor te zorgen dat het apparaat volledig overgaat naar de blokkerende toestand voordat de complementaire IGBT het inschakelcommando ontvangt. Tijdens dit dode interval echter freewheels de belastingsstroom via de FRD-wafer, waardoor geleidingsverliezen optreden die toenemen met de duur van de dode tijd. Bovendien veroorzaakt een te lange dode tijd in toepassingen die nauwkeurige regeling van de uitgangsspanning vereisen, vervorming van de gemiddelde uitgangswaarde doordat ongecontroleerde FRD-geleidingstijden optreden. Praktische instellingen voor de dode tijd liggen meestal tussen 500 nanoseconde en enkele microseconden, afhankelijk van de schakelsnelheid van de IGBT, de kenmerken van de poortstuurcircuitry en de gevolgen van shoot-through voor de specifieke toepassing. Geavanceerde implementaties kunnen de dode tijd dynamisch aanpassen op basis van de gemeten stroomomvang en -richting: deze wordt verlaagd bij lichte belasting, waarbij het risico op shoot-through minimaal is, en verlengd bij zware stromen, waarbij de IGBT meer tijd nodig heeft om uit te schakelen. Deze optimalisatie beïnvloedt direct de synergie tussen de actieve schakelfunctie van de IGBT en de passieve freewheelingfunctie van de FRD-wafer binnen de half-brugtopologie.
