CM5201, rujukan voltan bandgap ketepatan ultra-tinggi.

Gambaran Keseluruhan
CM5102 ialah sejenis cip rujukan voltan bandgap ultra-tinggi ketepatan. Ia mampu memberikan keluaran 2.5V atau 3.0V dalam julat voltan masukan 4V hingga 36V, serta menyokong beban arus dwiarah maksimum sebanyak 10mA. Ralat awal yang rendah, hanyutan suhu yang rendah, hingar keluaran yang rendah, dan keupayaan pemanduan yang kuat pada CM5102 menjadikannya pasangan ideal bagi penukar analog-ke-digit (ADC) berketepatan tinggi dan penukar digit-ke-analog (DAC), serta sebarang aplikasi berketepatan tinggi.
Pin TEMP pada CM5102 mengeluarkan voltan yang berubah secara linear mengikut suhu dan boleh digunakan sebagai pengesan suhu.

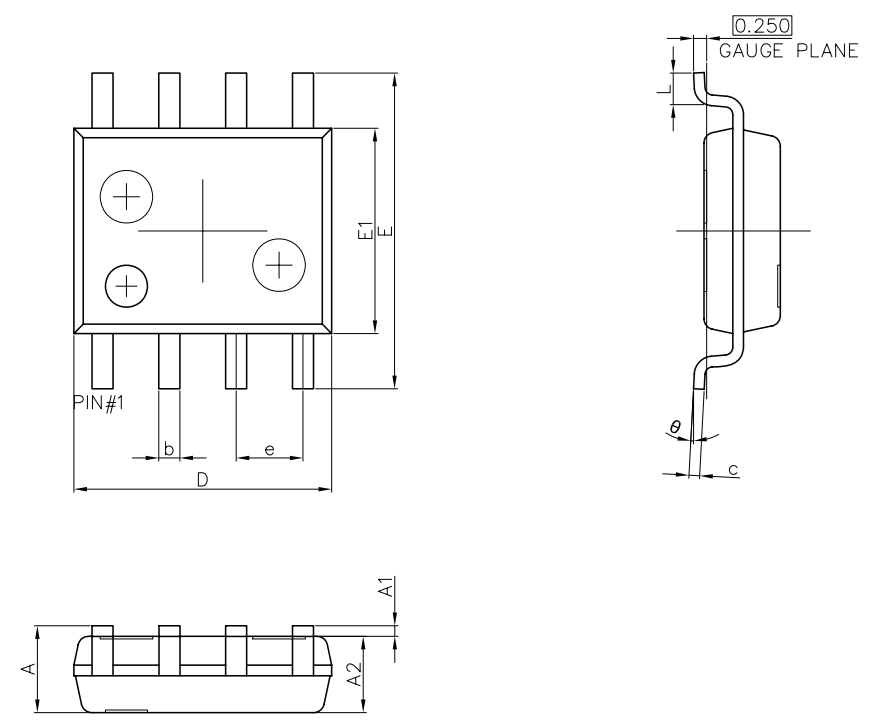

CM5102 tersedia dalam pek SOP8, dengan julat suhu operasi maksimum dari −55°C hingga 125°C.

Ciri-ciri

• Julat masukan voltan bekalan kuasa yang luas: 4V hingga 36V
• Keluaran boleh diatur sebagai 2.5V atau 3.0V melalui konfigurasi pin
• Hanyutan suhu yang sangat rendah: nilai maksimum ialah 5ppm/°C ℃
• Ralat awal yang rendah: nilai maksimum ialah ±0.5mV
• Hingar rendah: 4µVpp μ Vpp (0.1 Hz hingga 10 Hz)
• Menyokong penyesuaian halus voltan output
• Pin keluaran pengesan suhu

Aplikasi

• Industri dan kawalan proses
• Sistem pengumpulan data beresolusi tinggi
• Papan instrumen
• Kawalan dan pemantauan automatik
• Peranti Perubatan

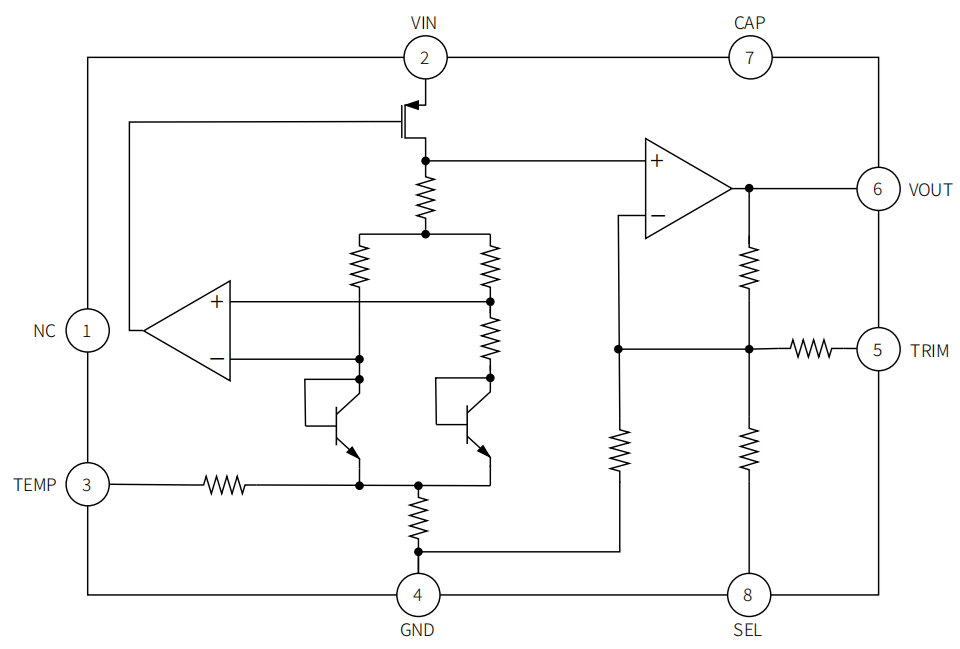

Gambarajah arkitektur

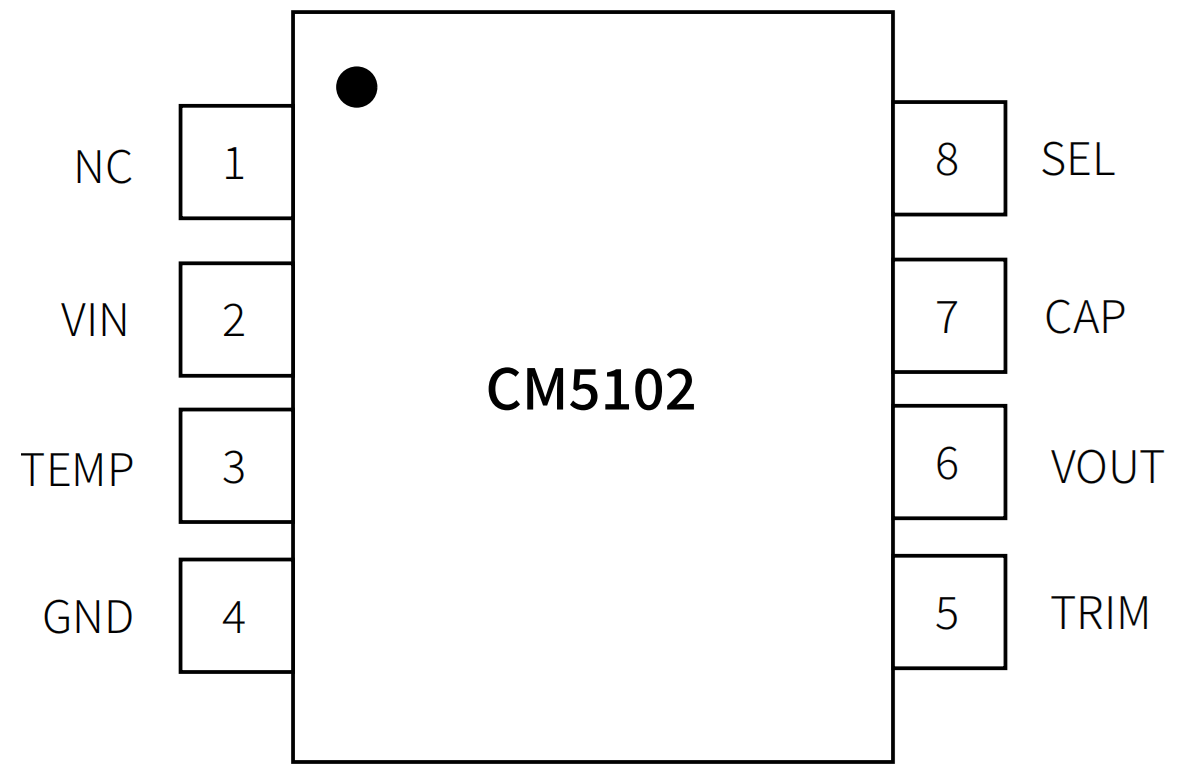

Konfigurasi pin
