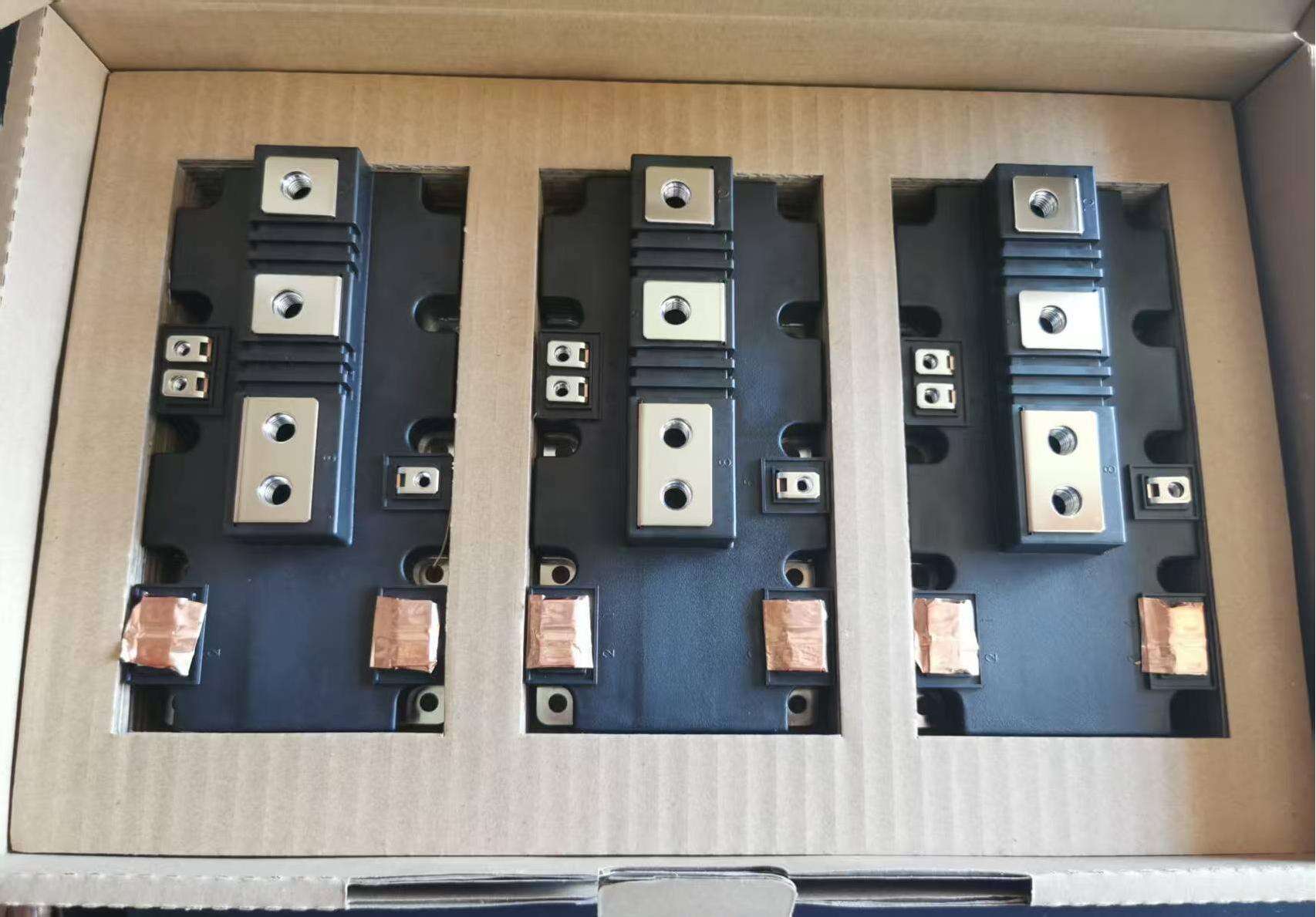

選択する IGBT モジュール 電気自動車（EV）充電ステーション向けの部品選定には、電力要件、熱的特性、および運用パラメーターを慎重に評価する必要があります。この選択は、充電効率、システム信頼性、および長期的な運用コストに直接影響します。EV充電インフラが急速に拡大する中、エンジニアは「 IGBT モジュール 」仕様が特定の充電ステーション設計および性能要件とどのように整合するかを理解しなければなりません。
選定プロセスでは、定格電流および定格電圧、スイッチング周波数対応能力、および熱管理要件の分析が含まれます。レベル2の家庭用充電器から高電力DC高速充電器に至るまで、異なる充電ステーション構成はそれぞれ特有のIGBTモジュール特性を要求します。こうした要件を正確に理解することで、過酷なEV充電アプリケーションにおいて、最適な性能を確保しつつ、部品への負荷を最小限に抑え、システム寿命を最大化できます。
EV充電アプリケーションにおける電力定格分析
電流定格の決定
IGBTモジュールの現在の定格電流は、充電ステーションの最大連続電流要件と一致させる必要があります。150kW～350kWで動作するDC高速充電器の場合、IGBTモジュールには通常400A～1200Aの電流定格が必要です。選定されたモジュールは、充電サイクル中の負荷変動および過負荷状況を考慮し、適切な安全マージンを確保した上でピーク電流条件にも対応できる必要があります。
電流定格は、異なる充電フェーズにおける実効値（RMS）電流およびピーク電流の両方を考慮する必要があります。IGBTモジュールは、充電プロトコルおよびバッテリーの充電状態（SOC）に応じて、変動する電流ストレスを受けます。エンジニアは、動作温度下での電流定格を評価する必要があります。これは、熱的デレーティング（温度による定格低下）がモジュールの実用可能な電流容量に影響を与えるためです。
安全マージンは、通常、名目動作電流に対して20％～30％程度上乗せされ、あらゆる条件下での信頼性ある動作を確保します。 IGBT モジュール 並列構成における電流の分担および、個々のモジュールにかかる応力が増加する可能性のある不平衡を考慮した選定を行う必要があります。
電圧定格に関する検討事項
EV充電ステーションにおけるIGBTモジュールの電圧定格は、DCリンク電圧および電力系統接続要件に依存します。高電力充電ステーションでは、DCリンク電圧が通常750V～1500Vの範囲で運用されるため、遮断電圧が1200V～3300VのIGBTモジュールが必要となります。電圧定格は、最大システム電圧に対して十分なマージンを確保し、過渡状態下での破壊を防止する必要があります。
電力系統への接続電圧レベルは、IGBTモジュールに要求される遮断電圧性能に影響を与えます。中電圧系統接続では、低電圧接続と比較してより高い電圧定格が求められます。電圧定格の選定にあたっては、通常の運転条件に加え、系統故障やスイッチング過渡などの異常電圧事象も考慮する必要があります。
EV充電アプリケーションにおける電圧定格選定では、アバランチエネルギー耐量が極めて重要となります。IGBTモジュールは、劣化を引き起こさずに電圧サージおよびスイッチング過渡応答に耐える必要があります。エンジニアは、電圧定格と導通損失やスイッチング速度などの他の性能パラメータとのトレードオフを評価する必要があります。
熱管理および放熱要件
接合部温度限界
EV充電ステーションにおけるIGBTモジュールの信頼性を確保するには、接合部温度管理が極めて重要です。最大接合部温度は、モジュールの技術および構造に応じて通常125°C～175°Cの範囲で変動します。最大接合部温度に近い状態で運用すると、モジュールの寿命が短縮され、故障率が上昇するため、長期的な信頼性を確保するには熱設計が不可欠です。
IGBTモジュールは、動作中に導通損失およびスイッチング損失の両方から熱を発生させます。導通損失は順方向電圧降下および負荷電流に依存し、スイッチング損失はスイッチング周波数および電流レベルに関係します。熱設計は、接合部温度を安全限界内に保ちながら、最悪ケースにおける電力消費を十分に accommodates（対応）できる必要があります。
EV充電アプリケーションにおける熱サイクルは、IGBTモジュールに追加の応力を与えます。負荷変動および周囲環境条件による温度変化が熱膨張および収縮を引き起こし、ボンドワイヤの疲労やはんだ接合部の劣化を招く可能性があります。選定されたモジュールは、想定される運用プロファイルに対して堅牢な熱サイクル性能を示す必要があります。
冷却システムの統合
冷却システムの設計は、EV充電ステーションにおけるIGBTモジュールの選定に直接影響を与えます。空冷式システムでは、低電力密度かつ高熱抵抗のモジュールが必要となりますが、液冷式システムでは高電力密度設計が可能になります。接合部からケースへの熱抵抗は、冷却システムの要件および全体的なシステム効率に影響します。
ベースプレート材料および熱界面設計は、IGBTモジュールから冷却システムへの熱伝達効率に影響を与えます。アルミニウムと比較して、銅製ベースプレートはより優れた熱伝導性を提供し、高電力密度用途への適用を可能にします。モジュールとヒートシンク間の熱界面では、熱伝導材および取り付け圧力について慎重な検討が必要です。
冷却システムの冗長性は、重要な充電インフラ向けモジュール選定に影響を与える場合があります。複数の並列 IGBT モジュール 熱負荷の分散およびシステムの冗長性を提供できます。熱設計は、並列モジュール間での熱分布の均一化を確保するとともに、各モジュールの温度を許容範囲内に維持する必要があります。
スイッチング性能およびEMIに関する考慮事項
スイッチング速度の要件
IGBTモジュールのスイッチング速度特性は、EV充電ステーションにおける効率および電磁妨害（EMI）の両方に影響を与えます。高速スイッチングはスイッチング損失を低減しますが、一方で電磁放射を増加させ、システム構成部品への電圧応力を高めます。最適なスイッチング速度は、効率要件とEMI適合性およびシステム信頼性の観点をバランスよく考慮する必要があります。
IGBTモジュールのターンオン時間およびターンオフ時間は、実現可能なスイッチング周波数および電力変換効率に影響を与えます。高いスイッチング周波数により磁気部品の小型化が可能となりますが、IGBTモジュールにおけるスイッチング損失は増加します。選定プロセスでは、システムサイズ、効率、および熱管理要件の間のトレードオフを十分に検討する必要があります。
ゲートドライバの互換性は、選択されたIGBTモジュールから最適なスイッチング性能を実現するために不可欠です。ゲート電荷および入力容量特性が、ゲートドライバの仕様要件およびスイッチング時のエネルギー消費量を決定します。適切なゲートドライバを選定することで、寄生効果や電磁妨害（EMI）を最小限に抑えながら、信頼性の高いスイッチング動作を確保できます。
EMIおよび安全規格
EV充電ステーションにおける電磁両立性（EMC）要件は、IGBTモジュールの選定および回路設計に影響を与えます。IGBTモジュールのスイッチング特性およびパッケージ設計は、放射エミッションおよび伝導エミッションに影響を及ぼします。内蔵ゲートドライバを備えたモジュールや、最適化されたパッケージ設計を採用したモジュールは、感度の高いアプリケーションにおいて優れたEMI性能を提供する場合があります。
EV充電設備の安全規格では、IGBTモジュールの選定に影響を与える絶縁要件およびクリープ距離が規定されています。モジュールパッケージは、高電圧回路と制御回路との間に十分な絶縁を確保する必要があります。安全認証および適合性試験に関する文書は、商用充電ステーション用途におけるモジュール選定プロセスを支援します。
EV充電用途におけるIGBTモジュールには、短絡保護機能が極めて重要です。モジュールは、保護回路が動作するのに十分な時間、短絡状態に耐えられる必要があります（重大な故障を引き起こさずに）。短絡時の安全動作領域（SCSOA）仕様は、特定の保護方式に対して異なるIGBTモジュールの適否を判断するうえで役立ちます。
コスト最適化および信頼性要因
ライフサイクルコスト分析
EV充電ステーションにおけるIGBTモジュールの総所有コスト（TCO）には、初期購入価格、設置費用、および長期的な運用費用が含まれます。高性能モジュールはプレミアム価格となる場合がありますが、より優れた効率性および信頼性を提供し、システムの寿命にわたって運用コストを削減します。コスト分析には、エネルギー損失、保守要件、および交換費用を考慮する必要があります。
先進的なIGBTモジュール技術による効率性の向上は、高利用率の充電ステーションにおける運用コストに大きな影響を与えます。導通損失およびスイッチング損失の低減により、エネルギー消費量および冷却要件が減少します。高効率モジュールの経済的メリットは、運用費用の削減およびシステム性能の向上を通じて、増加した初期コストを十分に正当化することが多いです。
大規模な充電インフラ展開において、IGBTモジュールの選定には、数量割引価格およびサプライヤーとの関係が影響を与えます。特定のモジュールタイプおよびサプライヤーを標準化することで、数量割引によるコスト優位性や在庫管理の簡素化が実現できます。選定プロセスでは、サプライヤーの安定性および選定したモジュールタイプの長期的な供給可能性を考慮する必要があります。
信頼性とメンテナンスに関する考慮事項
EV充電ステーションにおける信頼性要件は、実績があり堅牢な構造を備えたIGBTモジュールを必要とします。ミッションクリティカルなアプリケーションでは、故障率が低く、劣化特性が予測可能なモジュールが求められます。資格認定試験データおよび実運用経験は、信頼性に基づく選定判断に貴重な知見を提供します。
保守時のアクセス性は、設置済み充電ステーションにおけるIGBTモジュールの選定に影響を与えます。交換および試験を容易に行えるモジュラー設計は、効率的な保守作業を支援します。機械的設計および接続方法は、システムの安全性および性能を維持しつつ、保守作業を容易にする必要があります。
IGBTモジュールまたは関連する制御回路に組み込まれた診断機能は、予知保全戦略を支援します。状態監視機能により、潜在的な故障の早期警告が可能となり、重大な事故発生前に積極的な交換対応が実現できます。これらの機能は、自律型充電インフラの運用において、さらに重要性を増しています。
よくあるご質問（FAQ）
150kWのDC高速充電器には、どの電圧定格を選択すべきですか？
150kWのDC高速充電器の場合、通常はDCバス電圧設計に応じて、耐圧1200V～1700VのIGBTモジュールを選定します。これにより、一般的な800V～1000VのDCバス電圧に対して十分な安全マージンが確保されるとともに、電源系の過渡現象およびスイッチング時の過電圧も考慮されます。
並列接続するIGBTモジュールに必要な電流定格をどのように決定すればよいですか？
システム全体の電流要求値を算出し、並列モジュール数で割った後、各モジュールごとに20～30％の安全マージンを加算します。また、電流の均等分配のばらつきおよび動作温度における熱的降格（デレーティング）も考慮する必要があります。例えば、600Aのシステムを3つの並列モジュールで構成する場合、各モジュールは最低でも260Aの電流定格を有している必要があります。
空冷式充電ステーションにおいて許容される熱抵抗値はどの程度ですか？
空冷式EV充電アプリケーション向けには、高電力用途において接合部－ケース間熱抵抗が0.1°C/W未満のIGBTモジュールを選択してください。適切なヒートシンク設計と組み合わせることで、周囲温度が50°Cに達する環境下でも、信頼性を維持しつつ、許容範囲内の接合部温度で動作させることができます。
EV充電用IGBTモジュールにおける短絡耐量時間はどの程度重要ですか？
短絡耐量時間は、保護回路が故障状態を検出し、遮断するのに十分な時間を確保するために、少なくとも10～20マイクロ秒である必要があります。この機能はシステムの安全性にとって極めて重要であり、他のシステム構成部品を損傷させたり、安全上の危険を引き起こすような重大な故障モードを防止します。
