パワーエレクトロニクスを扱うエンジニアは、自社アプリケーション向けにIGBT技術を選定する際、極めて重要な判断を迫られます。裸のIGBTウエハーを使用するか、あるいは完成品の IGBT モジュール iGBTモジュールを採用するかという根本的な選択は、システムの性能、信頼性、および開発コストに大きく影響します。この2つの形態間の技術的違いを理解することで、エンジニアは自社の電力変換システムを最適化するための根拠ある判断を行うことができます。
IGBTウエハーとIGBTモジュールの違いは、単なるパッケージングの差異をはるかに超えています。両者とも同じ半導体接合技術を採用していますが、その実装方法により、工学的な要件、熱的特性、および 用途 適用性が大きく異なります。エンジニアは、電力電子回路設計においてこれらの選択肢のいずれを採用するかを判断するにあたり、熱管理能力、電気的絶縁要件、製造の複雑さ、長期信頼性などの要素を総合的に評価する必要があります。
物理的構造およびパッケージ構成
IGBTウエハーの構造的特徴

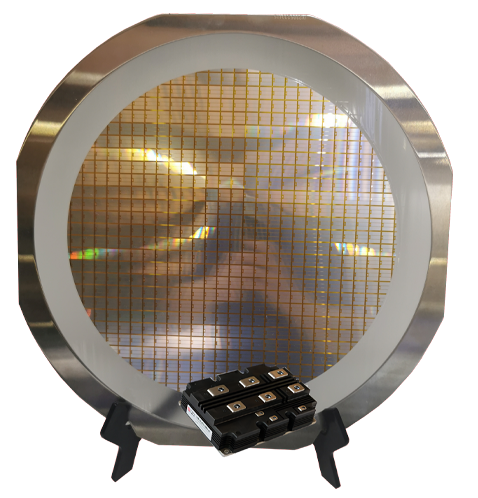

IGBTウエハーは、シリコン基板に処理された接合層を有するが、保護用パッケージや取付け構造を備えていないという、最も基本的な形態の半導体デバイスです。これらの裸の半導体デバイスは、カスタムの取付けソリューション、電気的接続のためのワイヤボンディング、および各アプリケーションに特化して設計された外部熱管理システムを必要とします。
ウエハー構造は、エンジニアがカスタムの相互接続方式を実装し、熱伝達経路を最適化し、デバイスをアプリケーション固有の基板に直接統合できるため、最大限の設計自由度を提供します。ただし、この自由度には、取り扱い、取付け、および環境要因や機械的応力からもろい半導体材料を保護する際の複雑さの増加が伴います。
IGBTウエハーを扱うエンジニアは、半導体の繊細な性質を考慮する必要があります。これには、ダイ接着、ワイヤボンディング、および封止といった専門的な組立工程が含まれ、産業環境で使用可能な機能的な電力デバイスを製造します。
IGBTモジュールの統合と保護

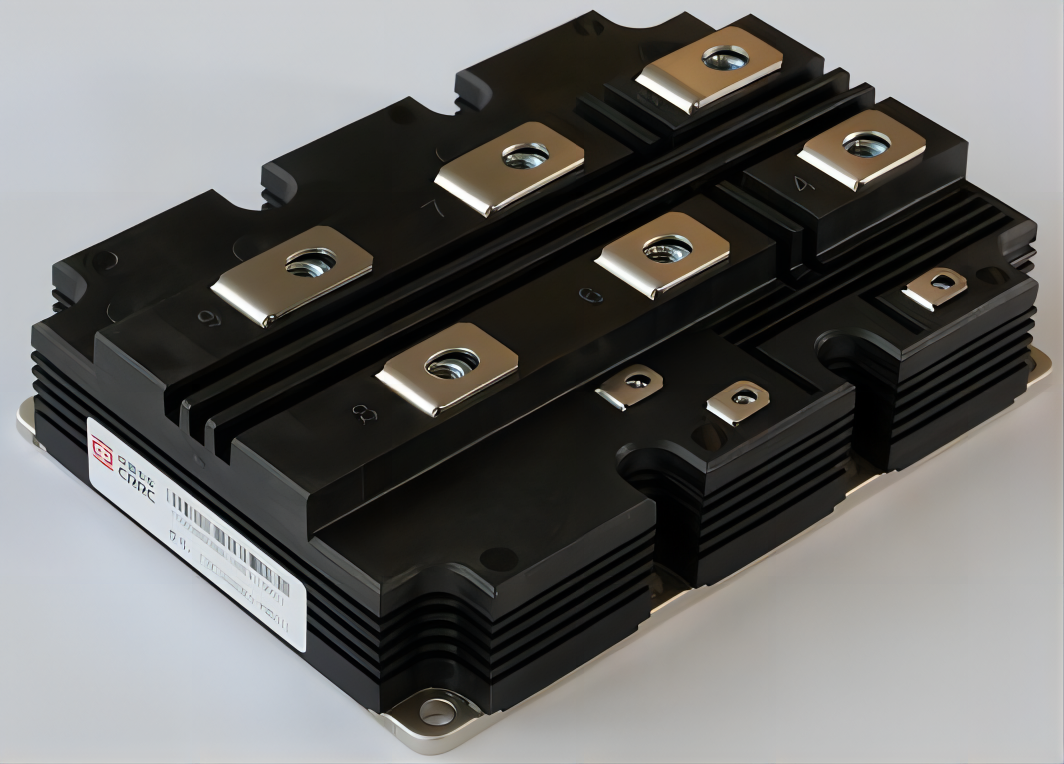

一つの IGBT モジュール このモジュールは、ベースプレート取り付け、電気端子、熱界面材料、および保護封止を含む完全なパッケージシステム内に半導体ウエハーを組み込みます。このような統合型アプローチにより、カスタム組立工程を不要とするとともに、標準化された電気的・熱的インターフェースを提供します。
モジュール構造は通常、半導体接合部と取り付け用ベースプレート間において優れた熱伝導性を実現するための直接接合銅基板（DBC基板）を採用しています。ワイヤボンディング接続または圧着接点などの先進的相互接続技術を用いて、モジュール筐体内の保護された環境下で電気的接続が確立されます。
モダン IGBT モジュール 設計には、電気的性能と熱管理の両方を最適化するとともに、産業用途で一般的な環境汚染、湿気、機械的振動から堅牢な保護を提供するための先進材料および構造技術が採用されています。
熱管理と熱散
ウェーハレベルの熱的考慮事項
IGBTウェーハは、集積型の熱拡散機能および取付け基盤を備えていないため、カスタムの熱管理ソリューションが必要です。エンジニアは、小さな半導体接合部からより大きな放熱面へと熱を効率よく伝導させる熱経路を設計しなければならず、これにはしばしば特殊な熱界面材料および取付け技術が要求されます。
ウェーハ実装の熱抵抗特性は、カスタム熱経路設計に完全に依存しており、最適化された取付けおよび熱拡散技術を用いることで、非常に低い接合部からケースへの熱抵抗値を達成することが可能です。ただし、このような最適な熱特性を実現するには、熱スタックアップおよび材料選定について綿密なエンジニアリングが必要です。
ウェーハレベル実装では、冷却液チャネルを半導体接合部に極めて近接して統合できるため、直接液体冷却方式を採用することが可能であり、特殊な高電力用途において従来のモジュール方式と比較して優れた熱性能を実現できる可能性があります。
モジュール熱アーキテクチャの利点
IGBTモジュールには、半導体接合部から標準化された熱インターフェースを介して熱伝達を最適化するように設計された熱管理システムが組み込まれています。モジュールの構造は通常、低熱抵抗経路を提供するダイレクトボンデッド銅基板と、従来型ヒートシンクと互換性のある標準化された取付け面を含んでいます。
IGBTモジュールの統合型熱設計により、熱インターフェースに起因する不確実性が排除されるとともに、設計者が熱計算において信頼して使用できる予測可能な熱抵抗仕様が提供されます。この標準化によって設計リスクが低減され、カスタムウェーハ実装と比較して開発期間が短縮されます。
先進的なIGBTモジュール設計では、統合型熱監視機能、最適化された熱拡散幾何形状、および専用熱インターフェース材料などの特長が採用されており、これらは放熱性能を向上させるとともに、量産規模において製造の一貫性を維持します。
電気的特性および性能パラメータ
ウエハー電気的実装要因
IGBTウエハーは、電気的相互接続設計において最大限の柔軟性を提供し、エンジニアがワイヤボンディング配置を最適化し、寄生インダクタンスを最小限に抑え、特定のスイッチング要件に合わせてカスタムゲートドライブインターフェースを実装することを可能にします。この柔軟性により高度な電気的性能最適化が可能となりますが、詳細な電磁界モデリングおよびカスタム相互接続設計を必要とします。
ウエハー実装の電気的特性は、相互接続方式に大きく依存しており、ワイヤボンディング長、配置幾何学、基板設計などの要因が、スイッチング性能、寄生パラメータ、電磁両立性（EMC）特性に著しく影響を与えます。
IGBTウェーハを実装するエンジニアは、高周波スイッチング条件下で最適な電気的性能を達成しつつデバイスの信頼性を維持するために、並列接続されたデバイス間における電流分布の均一性、ゲート駆動信号の整合性、および電磁界の管理を慎重に検討しなければなりません。
モジュール電気的性能基準
IGBTモジュールは、特性化された寄生パラメータを備えた標準化された電気インターフェースを提供し、予測可能なスイッチング動作と簡易化されたゲート駆動回路設計を可能にします。モジュール構造は、内部相互接続を最適化して不要なインダクタンスを最小限に抑え、マルチチップ構成における電流分布の均一化を実現します。
IGBTモジュールの電気仕様には、順方向電圧降下、スイッチング損失、ゲート電荷要件、寄生容量を含む包括的なパラメトリックデータが含まれており、エンジニアは多大なカスタム特性評価作業を伴わずに回路動作を正確にモデル化できます。
モジュール設計では、ゲート抵抗を内蔵する機能、温度検出素子、最適化された電流経路などが多く採用されており、これらは電気的性能を向上させるとともに、信頼性の高いパワーエレクトロニクスシステムの運用に不可欠な追加的な監視および保護機能を提供します。
用途適合性とエンジニアリング上のトレードオフ
ウェーハ実装の利点
IGBTウェーハは、最大の電力密度、カスタム形状、または従来のモジュールパッケージでは許容できない制約を課すような特殊な熱管理手法を必要とするアプリケーションにおいて優れた性能を発揮します。研究用途、特殊な航空宇宙システム、超高電力設置機器などでは、ウェーハレベルでの実装による柔軟性がしばしば恩恵をもたらします。
ウェーハ実装のコスト構造は、カスタム組立工程への工学的投資を大量生産数量にわたり償却できる、極めて高-volumeなアプリケーションにおいて有利となる場合があります。さらに、ウェーハは、単一のカスタムパッケージ内に複数の機能を統合するアプローチを可能にします。
精密な熱管理、寄生パラメータの最小化、またはカスタム基板および相互接続技術との統合を必要とする高度なアプリケーションでは、工学的複雑性の増加および専門的な製造要件にもかかわらず、ウェーハレベルでの実装がしばしば必要とされます。
モジュール応用のメリット
IGBTモジュールは、標準化されたインターフェース、実証済みの信頼性、および工学的複雑性の低減がカスタム実装の利点を上回る、主流の産業用アプリケーションに対して最適なソリューションを提供します。モータードライブ、再生可能エネルギー・システム、産業用電源などは、通常、モジュールベースのアプローチから恩恵を受けます。
IGBTモジュールの信頼性特性には、包括的な適合性試験、標準化された故障モード分析、および最小限の保守要件で長期間の運転が求められる産業用途を支える予測可能な寿命性能が含まれます。
モジュール実装により、カスタム組立工程の排除、設計検証要件の削減、および包括的な技術文書およびアプリケーション支援リソースへのアクセス提供を通じて、パワーエレクトロニクスシステムの市場投入までの期間が短縮されます。
よくあるご質問（FAQ）
IGBTウェーハとIGBTモジュールの主なコスト差は何ですか？
IGBTウエハーは通常、半導体単体のコストが低い一方で、カスタムアセンブリ、パッケージング、認定試験、および専用製造設備に多額の追加費用を要します。IGBTモジュールは単体コストが高くなりますが、ほとんどのカスタムアセンブリ費用を不要とし、一般的な産業用途における全体的なシステム開発コストを削減します。総合的なコスト優位性は、アプリケーションの生産数量、複雑さに関する要件、および製造能力に依存します。
ウエハー実装とモジュール実装における信頼性特性は、どのように比較されますか？
IGBT モジュール 標準アプリケーションにおいては、最適化されたパッケージング、包括的な資格認定試験、および実績のある製造プロセスにより、一般的に優れた信頼性を提供します。ウエハー実装は優れた信頼性を達成可能ですが、カスタムの資格認定プログラムおよび特殊な組立技術を必要とします。モジュールの信頼性は十分に文書化されており、予測可能です。一方、ウエハーの信頼性は、実装品質およびカスタム組立プロセスに大きく依存します。
高電力アプリケーションにおいて、どちらのアプローチがより優れた熱性能を提供しますか？
IGBTウエハーは、ダイレクト液体冷却や最適化された熱拡散設計などのカスタム熱管理ソリューションを用いることで、優れた熱性能を実現する可能性があります。一方、IGBTモジュールは、熱システム設計を簡素化する標準化されたインターフェースを備えており、優れた熱性能を提供します。ほとんどの用途において、モジュールは熱性能とエンジニアリング上の実用性の両方を最もよくバランスさせた選択肢ですが、極めて厳しい熱要件が求められる場合にはウエハーが必要となる場合があります。
エンジニアは、新規設計においていつウエハーをモジュールよりも優先して選択すべきですか？
エンジニアは、モジュールでは対応できないカスタム形状を必要とする用途、最大の電力密度が極めて重要である用途、特殊な熱管理手法が必要な用途、あるいは非常に大量生産が見込まれ、カスタム組立への投資が正当化される用途において、IGBTウエハーを検討すべきです。大多数の主流産業用途では、工学的複雑さの低減および実証済みの信頼性特性により、IGBTモジュールの採用がより大きなメリットをもたらします。
