MTx1200 MFx1200 MT1200, Modul Thyristor/Dioda, Pendingin air untuk Penggerak Motor AC/DC Berbagai rectifier Catu DC untuk inverter PWM

Pengenalan singkat

Modul Thyristor/Diode, MTx1200 MFx1200 MT1200 ，Pendingin air ，diproduksi oleh TECHSEM. 1200A. Digunakan secara luas dalam berbagai rectifier dan catu daya DC untuk inverter PWM

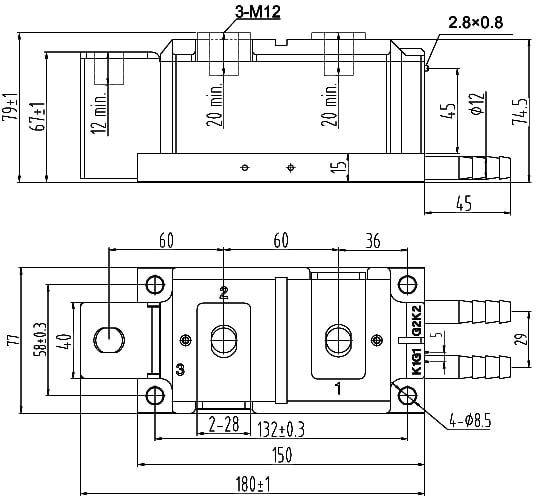

VRRM,VDRM	Tipe & Garis Besar
600V 800V 1000V 1200V 1400V 1600V 1800V 1800V	MDx1200-06-411F3 MDx1200-08-411F3 MDx1200-10-411F3 MDx1200-12-411F3 MDx1200-14-411F3 MDx1200-16-411F3 MDx1200-18-411F3 MD1200-18-411F3G

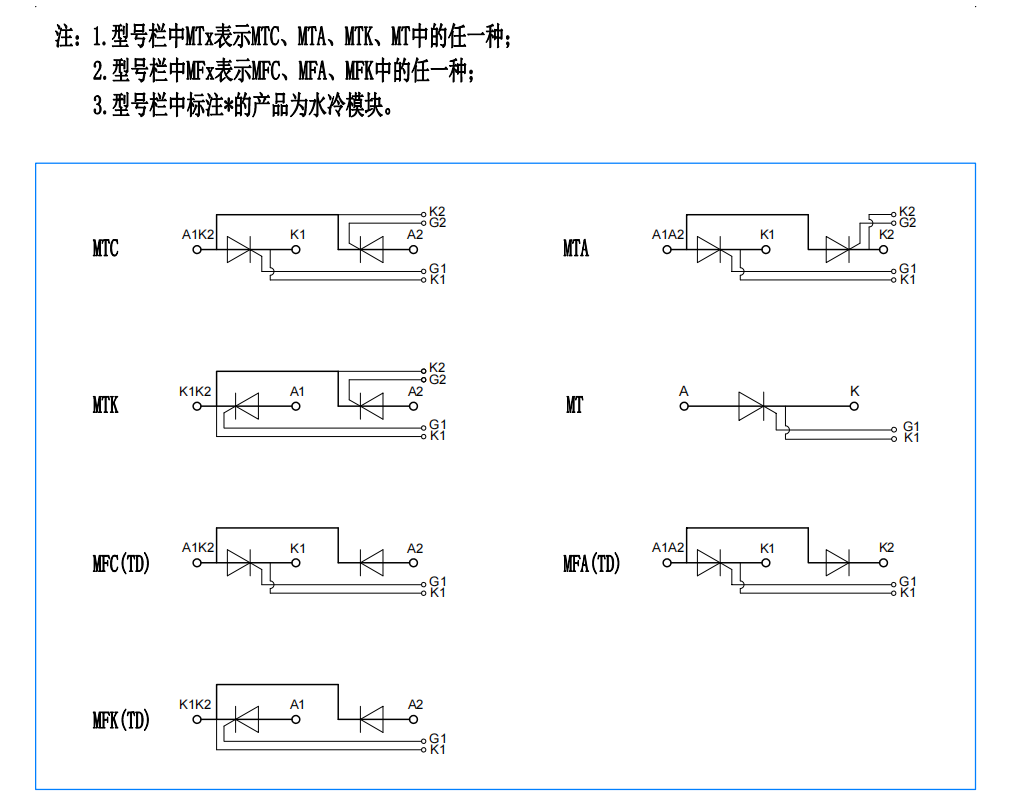

MDx merupakan singkatan dari jenis apa pun MDC, MDA, MDK

Fitur

• Basis pemasangan terisolasi 3000V~
• Teknologi kontak tekanan dengan
• Kemampuan siklus daya yang meningkat
• Penghematan ruang dan berat

Aplikasi Tipikal

• AC/DC Motor drive
• Berbagai penyearah
• Pasokan DC untuk PWM inverte

Rangka kerja

Laboratorium yang dilengkapi dengan baik

Kami memiliki laboratorium yang dilengkapi dengan peralatan uji dan secara ketat mengontrol kualitas produk kami pRODUK . Hal ini memastikan bahwa tingkat kelulusan produk yang kami serahkan kepada pelanggan mencapai 100%.

Pabrik modern terotomatisasi

Pabrik otomatis modern memastikan bahwa semua indikator kinerja produk kami sangat konsisten, meminimalkan perbedaan parameter setiap produk sekecil mungkin. Hal ini tidak hanya menjamin keandalan dan konsistensi produk kami, tetapi juga berfungsi sebagai jaminan penting bagi operasi peralatan pelanggan yang aman dan andal.

Kapasitas produksi yang memadai

Kekuatan komprehensif produsen yang kuat dan kapasitas produksi yang mencukupi memastikan pengiriman setiap pesanan tepat waktu.

Kasus Aplikasi

Dioda Penyearah MTx1200 dalam Catu Daya DC Inverter PWM

1. Abstrak

Studi kasus ini menjelaskan implementasi sukses dioda penyearah MTx1200 pada tahap input tiga fase dari catu daya DC berdaya tinggi untuk inverter PWM (Pulse Width Modulation). Klien, sebuah pabrikan drive motor industri, membutuhkan solusi yang kuat dan efisien untuk menyearahkan tegangan AC utama menjadi bus DC yang stabil. MTx1200 dipilih karena kemampuan mengalirkan arus yang unggul, penurunan tegangan maju yang rendah, serta karakteristik pemulihan yang sangat baik, sehingga meningkatkan efisiensi sistem, kinerja termal, dan keandalan secara keseluruhan.

2. Latar Belakang Aplikasi: Catu Daya DC Inverter PWM

Sebuah drive inverter PWM mengendalikan kecepatan dan torsi motor AC. Tahap kritis pertamanya adalah catu daya DC, yang terdiri dari:

Bagian Penyearah: Mengubah tegangan AC tiga fase masuk menjadi DC.

Bus DC (Link): Kapasitor memuluskan tegangan DC hasil rectifikasi dan menyediakan penyimpanan energi.

Bagian Inverter: (Tidak dibahas di sini) Menggunakan IGBT untuk memotong tegangan bus DC menjadi output AC frekuensi variabel bagi motor.

Kinerja dioda rectifier secara langsung mempengaruhi efisiensi seluruh sistem, generasi panas, dan kebisingan listrik.

Tantangan Klien:
Desain catu daya DC 1000A yang ada dari klien menggunakan rectifier standar mengalami masalah berikut:

Suhu Operasional Tinggi: Mengakibatkan penggunaan heatsink besar dan kebutuhan pendinginan aktif.

Kehilangan Efisiensi: Kehilangan daya yang signifikan (I²R dan kerugian switching) pada beban penuh.

Tegangan Ringing dan EMI: Disebabkan oleh pemulihan terbalik yang lambat, memberi tekanan pada komponen lain.

3. Solusi MTx1200

MTx1200 terintegrasi dalam konfigurasi rectifier jembatan tiga fase.

Spesifikasi MTx1200 Utama yang Menguntungkan untuk Aplikasi Ini:

Arus Maju Rata-Rata Tinggi (I_F(AV)): 1200A. Memberikan margin keamanan yang signifikan dan mampu menangani arus lonjakan dengan mudah.

Tegangan Jatuh Maju Rendah (V_F): Biasanya 0,97V pada 600A. Inilah sumber utama peningkatan efisiensi, mengurangi kerugian konduksi.

Waktu Pemulihan Terbalik Cepat (t_rr): < 250 ns. Meminimalkan kerugian switching dan mengurangi gangguan elektromagnetik (EMI), menghasilkan bus DC yang lebih bersih.

Kemampuan Arus Lonjakan Tinggi (I_FSM): 30kA (gelombang sinus setengah). Mampu bertahan di lingkungan daya industri yang keras dan lonjakan saat startup.

Paket Terisolasi: Paket MTx (TO-247 Plus) memberikan kemudahan pemasangan pada heatsink dan isolasi yang kuat, menyederhanakan perakitan serta meningkatkan keselamatan.

4. Implementasi dan Hasil Pengujian

Klien mengganti rectifier yang ada dengan dioda MTx1200 dalam desain standar 1000A mereka. Sistem diuji dalam kondisi beban penuh.

Perbandingan Performa:

Parameter	Solusi Sebelumnya	Dengan MTx1200	Perbaikan
Kehilangan Daya per Dioda	~970W	~582W	~40% Pengurangan
Suhu Heatsink	95°C	72°C	pengurangan 23°C
Efisiensi Sistem Secara Keseluruhan	93,5%	95.8%	+2,3% Poin
Lonjakan Tegangan DC Bus	Signifikan	Minimal	Stabilitas yang Ditingkatkan

5. Kesimpulan dan Nilai Penawaran

Integrasi dioda penyearah MTx1200 memberikan solusi yang menarik untuk suplai DC inverter PWM daya tinggi.

Manfaat yang Diberikan kepada Pengguna Akhir:

Efisiensi Sistem yang Lebih Tinggi: Berkurangnya kehilangan daya secara langsung berarti biaya operasional yang lebih rendah, menjadi nilai jual penting bagi pengguna akhir.

Manajemen Termal yang Lebih Baik: Suhu operasi yang lebih rendah memungkinkan penggunaan heatsink yang lebih kecil atau kebutuhan pendinginan yang berkurang, sehingga menekan biaya sistem dan meningkatkan umur pakai.

Ketahanan Lebih Baik: Desain yang kokoh pada MTx1200 dan berkurangnya tekanan termal secara signifikan meningkatkan waktu rata-rata antar kegagalan (Mean Time Between Failures/MTBF) pada catu daya.

EMI yang berkurang mempermudah kepatuhan terhadap standar regulasi (misalnya, IEC 61800-3).
