Lösningar för termisk hantering av kompakta IGBT-moduler

2026-07-29 13:02:18
Lösningar för termisk hantering av kompakta IGBT-moduler

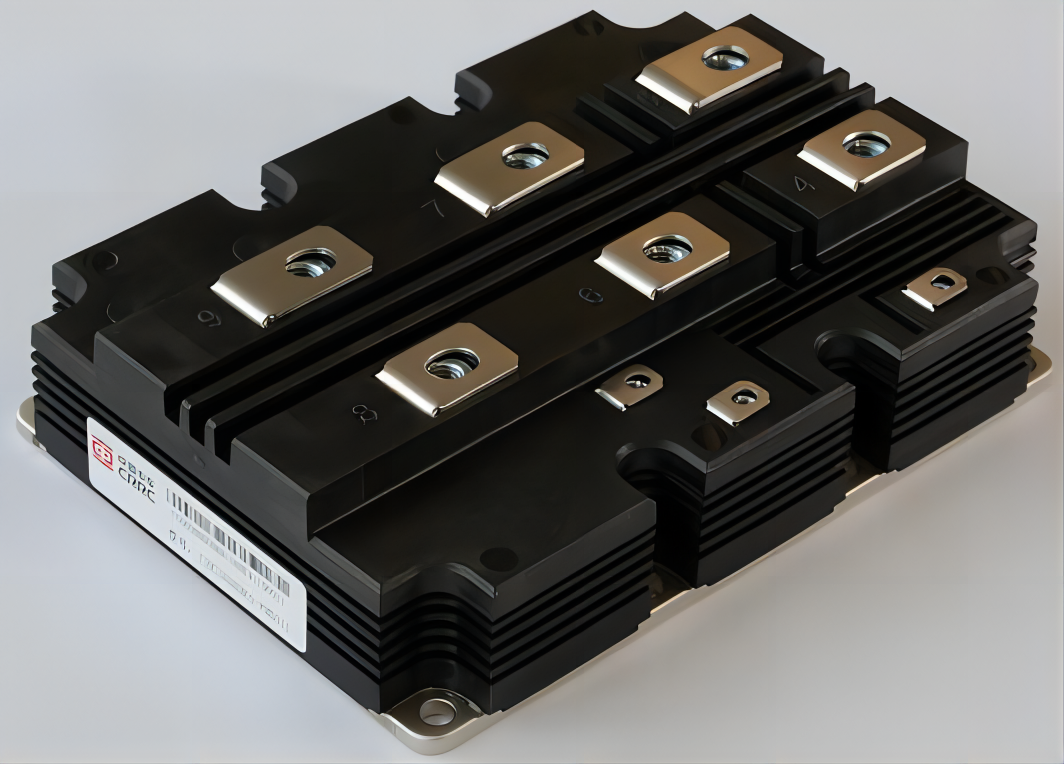

Att hantera värme i en kompakt IGBT-modul är en av de mest kritiska ingenjörsutmaningarna inom modern kraftelektronik. När switchfrekvenserna ökar och de fysiska dimensionerna minskar stiger värmbelastningen per areaenhet dramatiskt. Utan en välutformad termisk hanteringsstrategi kan en IGBT-modul uppleva accelererad förslitning, minskad switcheffektivitet och till slut katastrofal felbildning. Ingenjörer och systemdesigners måste behandla värmeavledning som en primär designbegränsning, lika viktig som elektrisk prestanda.


En kompakt IGBT-modul måste balansera hög strömdensitet med strikta gränsvärden för anslutnings temperatur, som vanligtvis begränsas till 150°C till 175°C beroende på utrustningens nominella värdering. När värme motstånd samlas över matrisen, lödlagret, substratet, värmegränssnittet material och värmesänken, kan även blygsamma strömförluster driva sammankopplings temperaturer över säkra gränser. Förståelse av varje lager av värmestoppen och optimering av dess bidrag är avgörande för att uppnå tillförlitlig långsiktig drift av alla IGBT-moduler i krävande industriella, dragningsanvändningar eller förnybara energikällor.

Termiska stackarkitektur för en kompakt IGBT-modul

Förståelsen av den lagerbundna värmevägen

Den termiska vägen inom en kompakt IGBT-modul färdas från kiseldysen genom flera sammanbundna lager innan den når det externa kylsystemet. Varje gränssnitt i denna stapel introducerar värme motstånd som föreningar med de andra. Dykningen genererar värme under ledning och växling förluster, och denna värme måste flöda effektivt genom lödning eller sinterat bindningslager, isolerat metall substrat och basplattan innan den kan överföras till en värmesänka eller kall platt. Varje svaghet i denna kedja höjer direkt IGBT-modulens anslutnings temperatur under belastning.

I kompakta IGBT-moduldesign spelar substratmaterialet en särskilt viktig roll. Substrat med direktbunden koppar erbjuder utmärkt värmeledning och låg termisk resistans jämfört med standardalternativ baserade på FR4. Substrat med aktiv metalllödning förbättrar ytterligare den mekaniska robustheten under termisk cykling, vilket är avgörande för IGBT-modulanvändningar som utsätts för upprepad effektpålastning. Att välja rätt substrat för en given IGBT-modul är inte bara ett materialval – det är ett pålitlighetsval som påverkar hela driftlivslängden för monteringen.

Värmepassande material och deras inverkan

Termiska gränssnittsmaterial, som kallas TIM, fyller mikroskopiska luftklyftor mellan IGBT-modulens basplatt och värmesinkytan. Även små luftfickor fungerar som värmeisoleringar och ökar betydligt den totala värmebeständigheten. Faseförändringsmaterial, grafitpads och termiskt ledande fetter är vanliga val för IGBT-modulmonteringar. Det rätta TIM-valet beror på monteringstrycket, ytan, förväntat temperaturcykelområde och huruvida IGBT-modulen kommer att kräva fältunderhåll eller periodiskt avlägsnande.

För en kompakt IGBT-modul där basplattans yta är begränsad är det avgörande att minimera tjockleken på termiskt ledande material (TIM) mellan komponenterna. Tunnare lager minskar den termiska resistansen, men kräver mycket jämna motstående ytor och kontrollerad momentvid montering av fästdon. Ingenjörer måste ange planhetskrav för både IGBT-modulens basplatta och kylflänsens yta för att säkerställa konsekvent TIM-prestanda under hela en produktionsomgång. Dålig ytberedning är en av de vanligaste orsakerna till oväntade termiska fel i IGBT-modulsystem som används i fält.

Aktiva och passiva kylstrategier för IGBT-moduldesign

Passiva kylmetoder och deras gränser

Passiv kylning förlitar sig på naturlig konvektion och strålning för att avlägsna värme från IGBT-modulen utan rörliga delar eller aktiva vätskesystem. Finkylare i aluminium är den vanligaste passiva lösningen. De fungerar väl för IGBT-modulkonfigurationer med lägre effekt där switchförlusterna är måttliga och omgivningsförhållandena är stabila. När IGBT-modulens effektklass dock ökar eller när inkapslingen blir mer termiskt tät når den passiva kylningen snabbt sina gränser. Större flänsarrayer kan hjälpa, men fysiska storleksbegränsningar i kompakta IGBT-moduldesigner gör ofta detta tillvägagångssätt opraktiskt.

För en IGBT-modul som arbetar vid flera kilowatt kontinuerlig effektförlust är passiv kylning ensam sällan tillräcklig. Den termiska resistansen från junction till omgivning måste förbli tillräckligt låg för att hålla die-temperaturen inom de angivna gränserna under värsta tänkbara belastningsförhållanden. Konstruktörer måste beräkna värsta tänkbara effektförlustscenarier för IGBT-modulen och verifiera att den passiva termiska vägen kan hantera belastningen innan man väljer en renodlad passiv lösning. Simuleringsverktyg som modellerar stationär och transient termisk beteende hos IGBT-modulen rekommenderas starkt under tidiga designfaser.

Vätskekylning och avancerade termiska lösningar

Vätskekylning är den mest effektiva strategin för termisk hantering vid hög-effekts- eller högfrekvensanvändning av IGBT-moduler. Kylplattor monterade direkt under basplattan på IGBT-modulen gör att kylvätska kan flöda genom interna kanaler och avlägsna värme med betydligt högre effektivitet än luftbaserade metoder. Avjoniserat vatten och vatten-etilenglykolblandningar är vanliga kylvätskor som används i kylplattssystem för IGBT-moduler. Den termiska resistansen från IGBT-modulens junction till kylvätskan kan minskas avsevärt jämfört med luftkylda system, vilket möjliggör högre effekttätheter inom samma yta.

Vissa avancerade IGBT-moduldesigner integrerar mikrostrukturerade eller stiftformade kylplattkanaler direkt under substratet, vilket eliminerar basplattan helt och minskar den termiska resistansen till kostnad av ökad systemkomplexitet. Dubbelsidig kylning, där både toppen och botten på IGBT-modulens siliciumchip kyls samtidigt, är en ny teknik som används i automotiva och högpresterande industriella IGBT-modulanvändningar. Dessa tillvägagångssätt kräver noggrann mekanisk konstruktion för att undvika spänning på IGBT-modulens substrat under termisk cykling.

Termisk övervakning och pålitlighetsöverväganden

Övervakning av junctiontemperatur för IGBT-modulsystem

Realtime-övervakning av temperatur är en nyckelfaktor för tillförlitlig drift av IGBT-moduler. Gatedrivarkretsar kan inkludera avläsningar från termistorer med negativ temperaturkoefficient eller inbyggda temperatursensorer på chipet i IGBT-modulen för att uppskatta junctiontemperaturen under drift. När junctiontemperaturen närmar sig den angivna gränsen kan styrsystemen minska switchfrekvensen, begränsa gatedrivströmmen eller utlösa skyddsavstängning för att förhindra skada på IGBT-modulen. Proaktiv termisk hantering genom övervakning förlänger betydligt serviceintervallen och minskar oplanerad driftstopp i system som är beroende av IGBT-modulen.

Termisk utmattning och livslängdsberäkning

Termisk cykling är en huvudsaklig orsak till slitage och fel på IGBT-moduler. Varje effektcykel orsakar utvidgning och sammandragning av sammansatta material med olika koefficienter för termisk utvidgning, vilket gradvis skapar spänning i lödningar och trådanslutningar. För en kompakt IGBT-modul som används i applikationer med frekventa laständringar – till exempel motorstyrningar, solväxladare eller oavbrutna strömförsörjningar – måste termisk utmattning beaktas i systemets livslängdsmodell. Konstruktörer använder data från effektcykeltester och modeller baserade på Coffin-Manson för att uppskatta IGBT-modulens livslängd under förväntade driftförhållanden. Att välja en IGBT-modul med silver-sinterad die-anslutning och tjocka koppartrådar förbättrar termisk utmattningsmotstånd avsevärt jämfört med standardkonfigurationer med lödade IGBT-moduler.

Vanliga frågor

Vad är den maximala junctiontemperaturen för en kompakt IGBT-modul?

De minsta IGBT-modulerna är dimensionerade för maximala jonktionstemperaturer mellan 150 °C och 175 °C. Drift nära den angivna gränsen minskar den termiska marginalen och accelererar försämringen, så systemkonstruktörer riktar vanligtvis in sig på en jonktionstemperatur som är minst 20 °C till 30 °C lägre än den angivna gränsen för att säkerställa tillförlitlig drift av IGBT-modulen under den avsedda livslängden.

Hur påverkar valet av termiskt gränsmaterial (TIM) IGBT-modulens tillförlitlighet?

Termiskt gränsmaterial påverkar direkt den termiska resistansen mellan IGBT-modulens bottenplatta och kylflänsen. Ett dåligt TIM-val eller felaktig ansökan kan höja IGBT-modulens jonktionstemperatur med 10 °C eller mer vid nominell belastning, vilket minskar komponentens livslängd avsevärt. Att välja ett TIM med hög värmeledningsförmåga och stabil prestanda över temperatur och tid är avgörande för alla installationer av IGBT-moduler med hög tillförlitlighet.

Krävs vätskekylning alltid för en IGBT-modul med hög effekt?

Vätskekylning är inte alltid obligatorisk, men den blir nödvändig när effektförbrukningen i IGBT-modulen överskrider vad passiv kylning eller tvångsventilation kan hantera inom den tillåtna termiska motståndsbudgeten. För kompakta IGBT-moduldesigner med hög strömbelastning eller hög switchfrekvens ger vätskekylning den termiska marginal som krävs för att bibehålla säkra junction-temperaturer och uppnå bästa möjliga balans mellan prestanda och pålitlighet.
