Pengenalan singkat
Modul Jembatan Rektifisasi Tiga Fase ,MD Q15 0,diproduksi oleh TECHSEM.
VRRM |
Tipe & Garis Besar |
|
600V
800V
1000V
1200V
1400V
1600V
1800V
|
MDS100-06-232H5 MDS100-08-232H5 MDS100-10-232H5 MDS100-12-232H5 MDS100-14-232H5 MDS100-16-232H5 MDS100-18-232H5 |
Fitur：
- Basis pemasangan terisolasi 2500V~
- Teknologi sambungan solder dengan
- Kemampuan siklus daya yang meningkat
- Penghematan ruang dan berat
Aplikasi Tipikal
- Inverter
- Pemanasan induktif
- Pemotong
|
Simbol
|
Karakteristik
|
Kondisi pengujian
|
Tj( ℃) |
Nilai |
Unit
|
Min |
TIPE |
Max. |
Aku |
Daya keluar DC |
Sirkuit pengoreksi gelombang penuh tiga fase, TC= 100°C |
150 |
|
|
100 |
A |
IRRM |
Arus puncak repetitif |
pada VRRM |
150 |
|
|
8 |
mA |
IFSM |
Arus Maju Lonjakan |
10ms setengah gelombang sinus VR = 0 |
150
|
|
|
0.6 |
kA |
I2t |
I2t untuk koordinasi peleburan |
|
|
1.8 |
103A 2s |
VFO |
Tegangan Ambang |
|
150
|
|
|
0.7 |
V |
rF |
Resistansi kemiringan maju |
|
|
4.5 |
m |
VFM |
Tegangan maju puncak |
IFM= 100A |
25 |
|
|
1.30 |
V |
Rth(j-c) |
Resistansi termal Junction ke casing |
Satu sisi didinginkan, total |
|
|
|
0.20 |
℃/W |
Rth(c-h) |
Resistansi termal casing ke heatsink |
Satu sisi didinginkan, total |
|
|
|
0.07 |
℃/W |
VISO |
Tegangan isolasi |
50Hz,R.M.S,t= 1min,Iiso:1mA(MAX) |
|
2500 |
|
|
V |
|
Fm
|
Torsi koneksi terminal (M5) |
|
|
2.5 |
|
4.0 |
Jumlah |
Torsi pemasangan ((M5) |
|
|
2.5 |
|
4.0 |
Jumlah |
TVj |
Suhu persimpangan |
|
|
-40 |
|
150 |
℃ |
TSTG |
Suhu yang disimpan |
|
|
-40 |
|
125 |
℃ |
Wt |
Berat |
|
|
|
135 |
|
g |

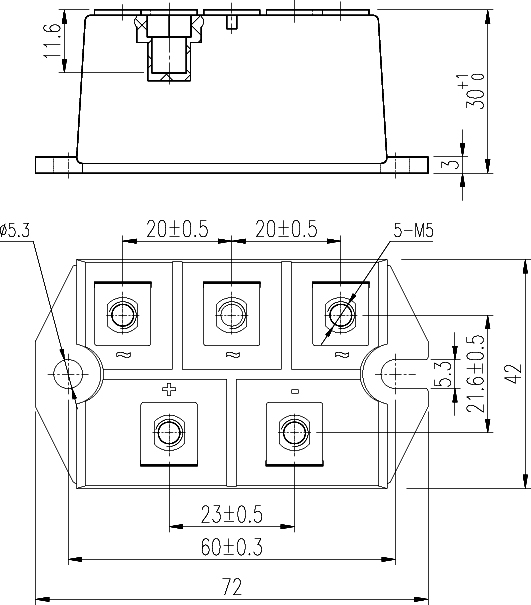

Rangka kerja |
232H5 |
