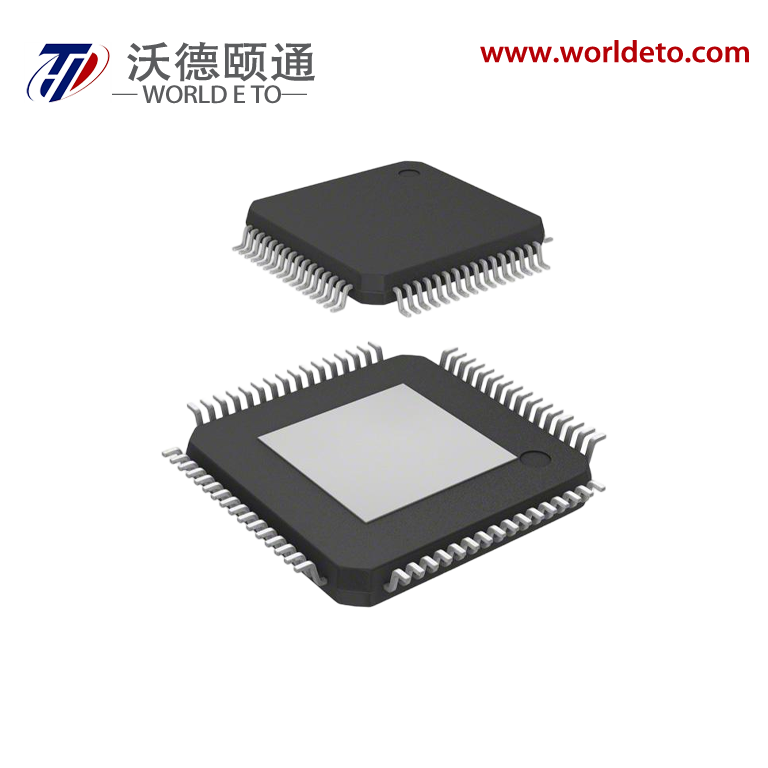

CM2268 SAR ADC

Gambaran Umum
CM2268 adalah Sistem Akuisisi Data (DAS) sinkron 16-bit, 8 saluran. Setiap saluran dilengkapi dengan proteksi penjepit input analog, penguat penguatan yang dapat diprogram (PGA), filter lulus-rendah (LPF), dan ADC SAR 16-bit. CM2268 juga memiliki filter digital yang fleksibel, sumber tegangan referensi 2,5 V dengan drift suhu rendah, buffer tegangan referensi, serta antarmuka serial dan paralel berkecepatan tinggi.
CM2268 beroperasi dengan catu daya tunggal 5 V, mampu menangani sinyal input bipolar sejati dari ±12,5 V, ±10 V, ±5 V, ±2,5 V (single-ended) dan ±25 V, ±20 V, ±12,5 V, ±10 V, ±5 V (diferensial), dengan semua saluran melakukan pengambilan sampel pada laju hingga 1 MSPS. Rangkaian proteksi penjepit input mampu menahan tegangan hingga ±19,5 V. Dengan impedansi input tinggi sebesar 1 MΩ dan penyaringan terintegrasi di dalam chip, CM2268 secara signifikan menyederhanakan desain rangkaian periferal.

Fitur

• Rentang Input Analog Bipolar

  • Single-ended: ±12,5 V, ±10 V, ±5 V, ±2,5 V

  • Diferensial: ±25 V, ±20 V, ±12,5 V, ±10 V, ±5 V

• catu Daya Analog 5V, Catu Daya Antarmuka Digital 1,71V hingga 5,25V

• input Pengambilan Sampel Sinkron 8 Saluran

Kinerja

• Proteksi ESD Input Analog hingga 7000V

• rasio Sinyal-ke-Bisingan (SNR) 93dB (tanpa oversampling), Distorsi Harmonik Total (THD) -107dB

• iNL ±0,3LSB, DNL ±0,5LSB

• Antarmuka paralel/serial yang fleksibel

• Kompatibel dengan SPI/QSPI/MICROWIRE/DSP

• Solusi akuisisi data terintegrasi penuh

• Proteksi penjepitan input analog

• Buffer Input dengan Impedansi Input 1MΩ

• Filter anti-aliasing orde pertama

• Tegangan referensi presisi on-chip dan buffer

• aDC 16-bit, 1MSPS (Semua Saluran)

• Filter Digital Fleksibel dengan Tingkat Oversampling hingga 256x

• Dua Pilihan Lebar Pita: 23kHz dan 202kHz

• Konsumsi Daya Rendah: 175mW dalam Mode Operasi, 25mW dalam Mode Siaga

• Paket LQFP64 10 mm × 10 mm

Aplikasi

• Sistem Akuisisi Data

• Instrumen dan Pengukuran Ilmiah

• Peralatan Uji Semikonduktor Otomatis

• Sistem Pemantauan dan Proteksi Jaringan Listrik

• Kontrol Motor Multi-Fase

• Kontrol Otomasi Industri dan Transportasi Kereta Api

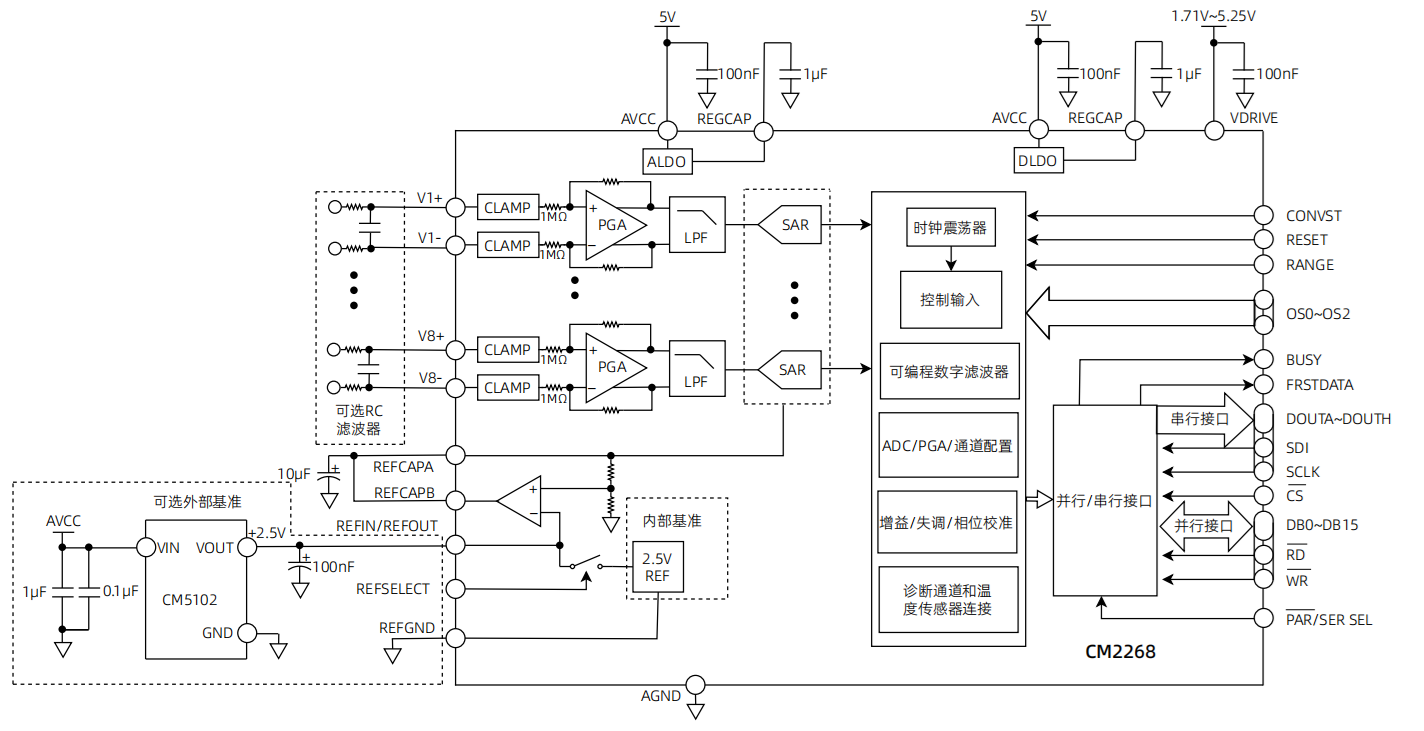

Diagram Blok Arsitektur

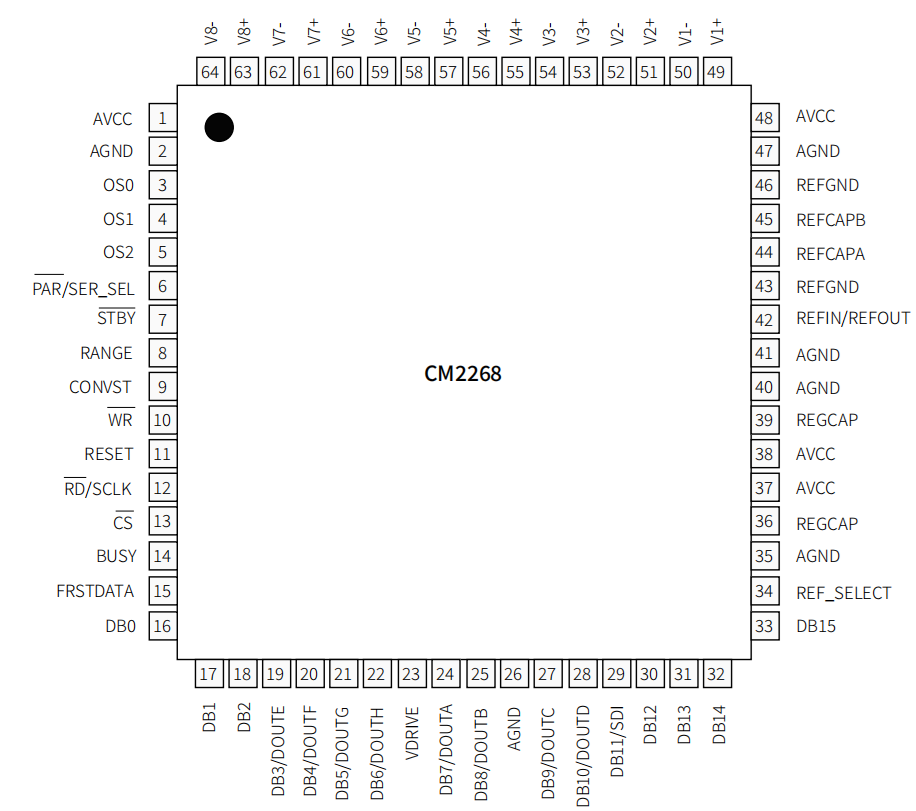

Konfigurasi pin

Gambaran Umum dan Dimensi

Untuk informasi lebih rinci, harap merujuk ke lembar data.
