Kurze Einführung
Schweißthyristormodul ,M FC26 ,26A, Luftkühlung ,von TECHSEM produziert.
VRRM,VDRM |
Typ & Umriss |
800V
1000V
1200V
1400V
1600V
1800V
|
MFC26-08-224H3
MFC26-10-224H3
MFC26-12-224H3
MFC26-14-224H3
MFC26-16-224H3
MFC26-18-224H3
|
Merkmale :
- Isolierte Montagesockel 3000V~
-
Lötverbindungstechnologie mit erhöhter Leistungszyklusfähigkeit
- Platz- und Gewichtseinsparung
Typische Anwendungen :
- AC/DC-Motorantriebe
- Verschiedene Gleichrichter
- DC-Versorgung für PWM-Wechselrichter
Symbol
|
Eigenschaften
|
Prüfbedingungen
|
Tj( ℃ ) |
Wert |
Einheit
|
Min |
TYP |
Max |
IT(AV) |
Mittlerer Einschaltstrom |
180° halbe Sinuswelle 50Hz
Einseitig gekühlt, TC=85 ℃
|
125
|
|
|
26 |
A |
IT(RMS) |
RMS Durchlassstrom |
|
|
41 |
A |
Ich bin hier |
Wiederholender Spitzenstrom |
bei VDRM bei VRRM |
125 |
|
|
15 |
mA |
ITSM |
Überschuss-Einschaltstrom |
VR=60%VRRM,,t= 10ms halbe Sinuswelle, |
125 |
|
|
1.6 |
kA |
1 t |
I2t für Fusionskoordination |
125 |
|
|
12.8 |
103A 2s |
VTO |
Schwellenspannung |
|
125
|
|
|
0.75 |
V |
rT |
Einschaltsteigungswiderstand |
|
|
7.68 |
mΩ |
VTM |
Spitzeneinschaltspannung |
ITM=80A |
25 |
|
|
1.55 |
V |
dv/dt |
Kritische Steigrate der Ausschaltspannung |
VDM=67%VDRM |
125 |
|
|
1000 |
V/μs |
di/dt |
Kritische Anstiegsrate des Einschaltstroms |
Gate-Source 1.5A
tr ≤0.5μs Wiederholend
|
125 |
|
|
200 |
A/μs |
IGT |
Gate-Auslöseström |
VA= 12V, IA= 1A
|
25
|
30 |
|
200 |
mA |
- Ich weiß. |
Gate-Auslösespannung |
0.6 |
|
2.5 |
V |
IH |
Haltestrom |
10 |
|
250 |
mA |
IL |
Haltestrom |
|
|
1000 |
mA |
VGD |
Nicht-auslösende Gate-Spannung |
VDM=67%VDRM |
125 |
|
|
0.20 |
V |
Rth(j-c) |
Thermischer Widerstand Verbindung zu Gehäuse |
Bei 1800 Sinus. Einseitig gekühlt pro Chip |
|
|
|
0.900 |
℃ /W |
Rth(c-h) |
Wärmeleitfähigkeit Gehäuse zu Kühlkörper |
Bei 1800 Sinus. Einseitig gekühlt pro Chip |
|
|
|
0.150 |
℃ /W |
VISO |
Isolationsspannung |
50Hz, R.M.S, t= 1min, Iiso:1mA(MAX) |
|
3000 |
|
|
V |
FM
|
Anschlussdrehmoment (M5) |
|
|
2.5 |
|
4.0 |
N·m |
Montagedrehmoment (M6) |
|
|
4.5 |
|
6.0 |
N·m |
Fernsehen |
Junction-Temperatur |
|
|
-40 |
|
125 |
℃ |
Tstg |
Lagertemperatur |
|
|
-40 |
|
125 |
℃ |
Wt |
Gewicht |
|
|
|
100 |
|
g |

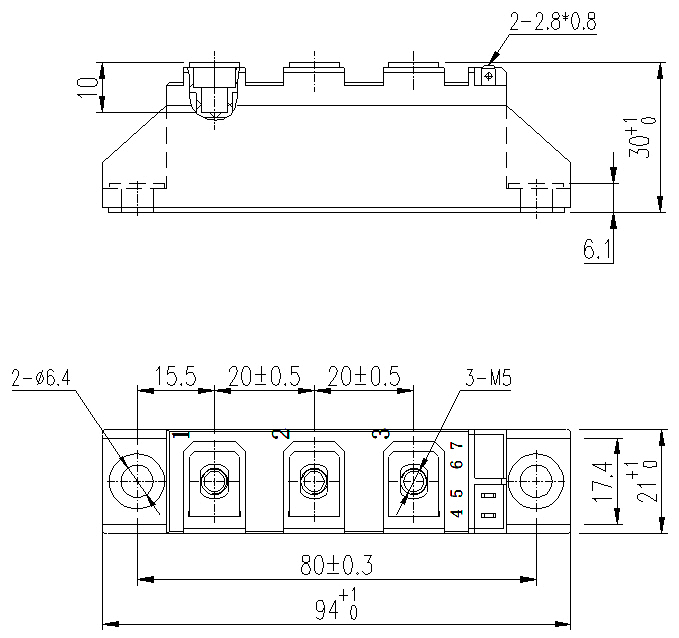

Gliederung |
224H3 |
