Spannungsreferenzen

CM5407 5V, 7V und 10V Präzisions-Spannungsreferenzen.

Die Serie CM5405/CM5407/CM5400 verwendet eine patentierte Schaltungstechnologie und präzise Widerstandsabgleichung, wodurch eine äußerst geringe Temperaturdrift von bis zu 3 ppm/℃ ermöglicht wird.

Benchmarking LT1021-5, LT1021-7, LT1021-10. 5 V, 7 V und 10 V Präzisions-Spannungsreferenzen

Die beste Alternative zu LT1021-5, LT1021-7, LT1021-10.

Brand:

CIMO

Spu:

CM5407

Appurtenance:

Produktbroschüre:Herunterladen

Einführung

Einführung

Übersicht
Die CM5405, CM5407 und CM5400 sind hochpräzise Spannungsreferenz-Chips. Sie arbeiten über einen weiten Versorgungsspannungsbereich von 7,2 V bis 40 V und liefern jeweils äußerst stabile Ausgangsspannungen von 5 V, 7 V und 10 V mit minimaler Variation aufgrund von Eingangsspannungsschwankungen. Diese Bauelemente unterstützen bidirektionale Lastströme bis zu 10 mA.

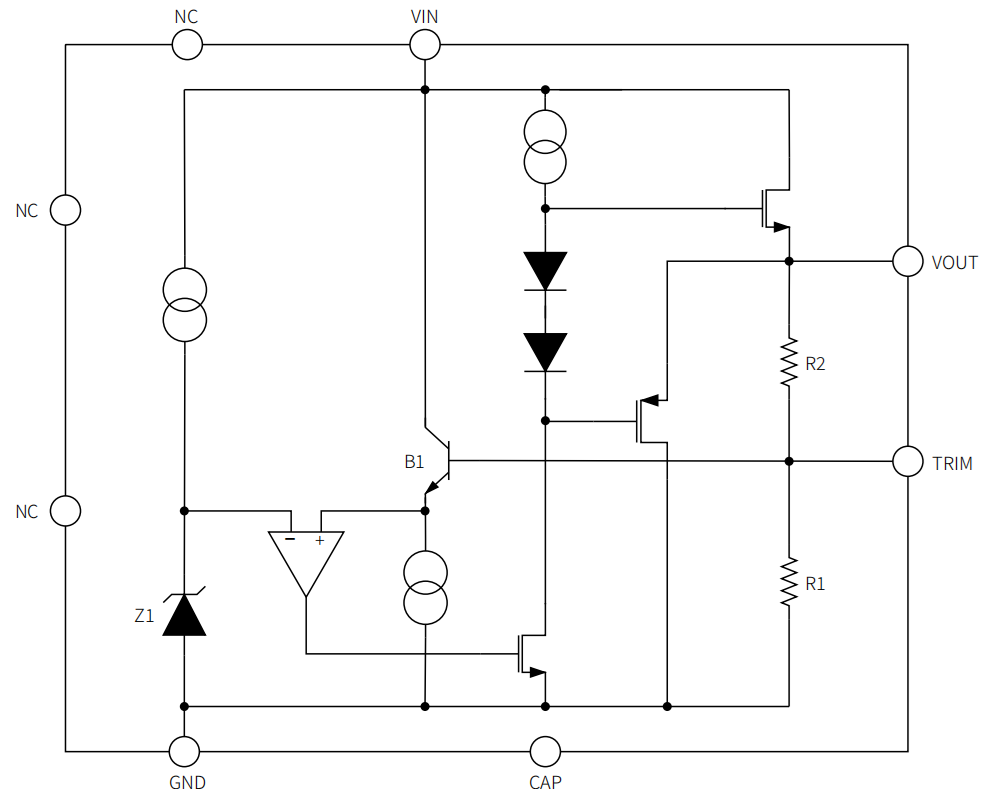

Durch die Nutzung proprietärer Schaltungstechnologie und präziser Widerstandstrimmung erreichen die CM5405/CM5407/CM5400 einen extrem niedrigen Temperaturdriftkoeffizienten von lediglich 3 ppm/°C (max).

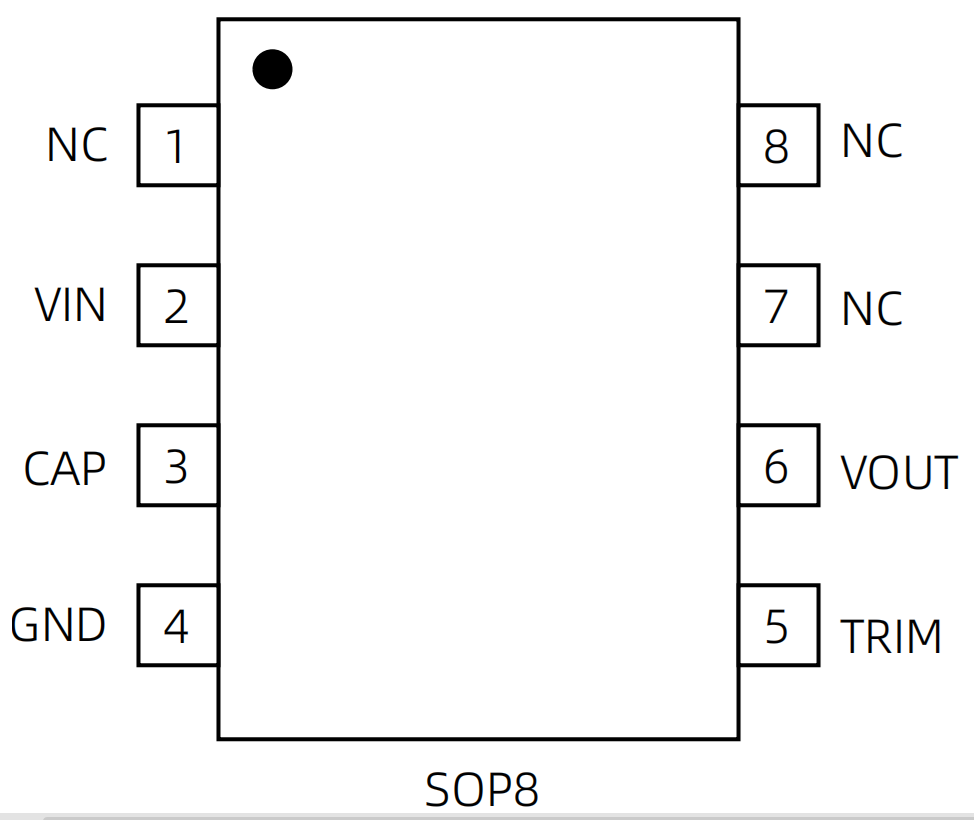

In einem SOP8-Gehäuse untergebracht, sind diese Bauelemente für eine optimale Leistung über einen Betriebstemperaturbereich von -55 °C bis +125 °C ausgelegt.

Merkmale

Weiter Eingangsspannungsbereich: 7,2 V bis 40 V
Ultraniedriger Temperaturdrift: 3 ppm/°C (max)
Hohe Anfangsgenauigkeit: ±0,05 %
Geringes Rauschen: typisch 4,7 μVrms (10 Hz bis 1 kHz, 5 V Ausgangsspannung)
Unterstützung der Ausgangsspannungstrimmung
Bidirektionale Ausgangsstromfähigkeit: ±10 mA

Anwendungen

A/D- und D/A-Wandler
Präzisions-Spannungsregler
Digitalvoltmeter
Trägheitsnavigationssysteme
Tragbare Referenzquellen



Mark	Abmessungen (mm)
Mark	Min	Typisch	Max
Ein	1.45	1.6	1.75
A1	0.1	0.18	0.25
A2	1.35	1.45	1.55
b	0.33	0.42	0.51
c	0.17	0.21	0.25
D	4.7	4.9	5.1
E	5.8	6	6.2
E1	3.8	3.9	4
e	1.27(BSC)
L	0.4	0.84	1.27
θ	0°	4°	8°

Liste der Produkte

Hochpräzise Spannungsreferenzen

P/N	Typ	Verpackung	MPQ(Stk)	Vergleich mit
CM5102-SOPTA	REF	Schleifen	4000	AD780 ADR431 REF4025 REFS025
CM5415-SOPTA	REF	Schleifen	4000	LT1021 ADR435 REF4050
CM5405-SOPTA	REF	Schleifen	4000	N/A
CM5407-SOPTA	REF	Schleifen	4000	N/A
CM5400-SOPTA	REF	Schleifen	4000	N/A
