CM4226, Hochleistungs-Bipolar-Instrumentierungsverstärker

Überblick
Der CM4226 ist ein programmierbarer, hochleistungsfähiger, bipolarer Instrumentenverstärker mit variablem Verstärkungsfaktor, der über einen weiten Frequenzbereich hinweg eine branchenführende Gleichtaktunterdrückung (CMRR) bietet. Herkömmliche Instrumentenverstärker weisen bereits bei einigen hundert Hertz eine Verschlechterung der CMRR auf, während der CM4226 bei einer Verstärkung von 1 innerhalb einer Bandbreite von 10 kHz eine hohe CMRR von über 80 dB beibehält. Die hervorragende CMRR ermöglicht die Unterdrückung breitbandiger Störungen und Harmonischer, wodurch die Anforderungen an Filter erheblich vereinfacht werden.

Mit geringer Offsetspannung, geringem Offsetdrift, geringem Verstärkungsdrift, hoher Verstärkungsgenauigkeit und hoher CMRR eignet sich dieser Baustein ideal für Anwendungen, die optimale DC-Leistung erfordern, wie beispielsweise die Signalverarbeitung von Brückenschaltungen.

Die programmierbare Verstärkung bietet konstruktive Flexibilität; ein einziger externer Widerstand legt die Verstärkung von 1 bis 1000 fest. Der CM4226 arbeitet mit Einzel- oder Doppelspeisung und unterstützt Eingangsspannungen bis zu ±10 V.

Der CM4226 ist in SOP8- und MSOP8-Gehäusen erhältlich und verfügt über einen optimalen Betriebstemperaturbereich von −40 °C bis 85 °C. Er bleibt von 85 °C bis 125 °C funktionsfähig, wobei nur eine geringe Leistungsminderung auftritt.

Merkmale

• Weiter Versorgungsspannungsbereich: ±2,3 V bis ±18 V
• Eingangs-Offsetspannung: 40 µV (max.)
• Temperaturdrift der Eingangs-Offsetspannung: 0,3 µV/°C (max)
• Eingangsruhestrom: 0,5 nA (max.)
• Niedriges Eingangsspannungsrauschen: 7 nV/√Hz (max.)
• Äquivalentes Eingangsrauschen: 0,2 µVpp (typisch, 0,1 Hz–10 Hz)
• CMRR: 80 dB (DC)/80 dB (10 kHz) (G = 1)
• Kleinsignal--3-dB-Bandbreite: 1000 kHz (G = 1)
• Slew Rate: 2,4 V/µs
• Programmierbare Verstärkung über einen einzigen externen Widerstand (G = 1–1000)
• SOP8 (4,9 mm × 3,9 mm) und MSOP8 (3 mm × 3 mm) Gehäuse

Anwendungen

• Instrumentierung
• Sensorkonditionierungsschaltungen
• Datenerfassungssysteme
• Elektromagnetische Flussmessgeräte
• Medizinische Instrumente

- Das ist nicht wahr.

MSPO8

Über uns

Wir konzentrieren uns auf das anwendung von IGBT und IC produkte . Basierend auf der Anwendung von IGBT- und IC-Produkten haben wir unser Produktsortiment auf die maßgeschneiderte Herstellung hochwertiger Leistungsbaugruppen erweitert. Gleichzeitig hat sich unser Geschäftsbereich auf den Bereich automatisierter Steuerungsprodukte ausgeweitet, darunter ADC/DAC, LDO, Messverstärker, elektromagnetische Relais, PhotoMOS sowie MOSFET. Auf diese Weise können wir mit führenden chinesischen Herstellern in unseren Fachgebieten zusammenarbeiten, um unseren Kunden zuverlässige und kosteneffiziente Produkte anzubieten.
Gegründet auf den Prinzipien von Innovation und Exzellenz, stehen wir an der Spitze von Halbleiter-Alternativlösungen und Technologie.
Unsere Vision ist es, unseren Kunden alternative Lösungen anzubieten, die Kostenleistung ihrer Anwendungslösungen zu verbessern und die Sicherheit ihrer Lieferkette durch Produkte „Made in China“ sicherzustellen.

Unsere Benutzer

1.Zuverlässigkeitslabor

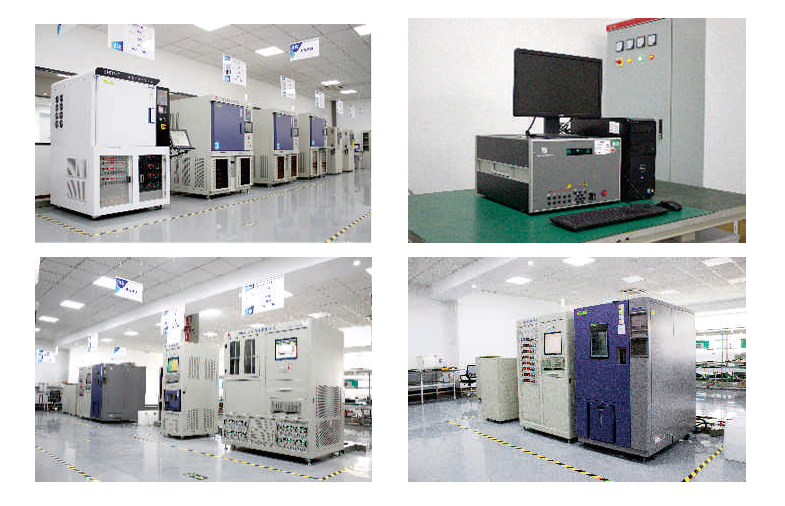

Zuverlässigkeit ist die Grundlage der Produktqualität und ein entscheidendes Qualitätsmerkmal. Unser Labor wurde gemäß internationalen Industriestandards eingerichtet und verfügt über eine umfassende Ausstattung mit vollständigen Prüfmöglichkeiten. Es kann Zuverlässigkeitssteigerungsprüfungen, Qualifizierungsprüfungen zur Zuverlässigkeit, Lebensdauerprüfungen, Screening-Prüfungen sowie weitere Bewertungen für elektronische Produkte durchführen. Auf Kundenwunsch können zudem maßgeschneiderte Zuverlässigkeitsprüfungen durchgeführt werden.

• Hochtemperatur-Gate-Vorspannungsprüfung (HTGB)
• Hochtemperatur-Rückwärts-Vorspannungsprüfung (HTRB)
• Lebensdauerprüfung bei Lagerung bei niedriger Temperatur (LTSL)
• Druckkocherprüfung (PCT)
• Hochtemperatur-Hochfeuchte-Beschleunigungsprüfung (H3TRB)
• Lebensdauerprüfung im intermittierenden Betrieb (IOL)
• Lebensdauerprüfung bei Lagerung bei hoher Temperatur (HTSL)
• Ungepolte hochbeschleunigte Belastungsprüfung (uHAST)

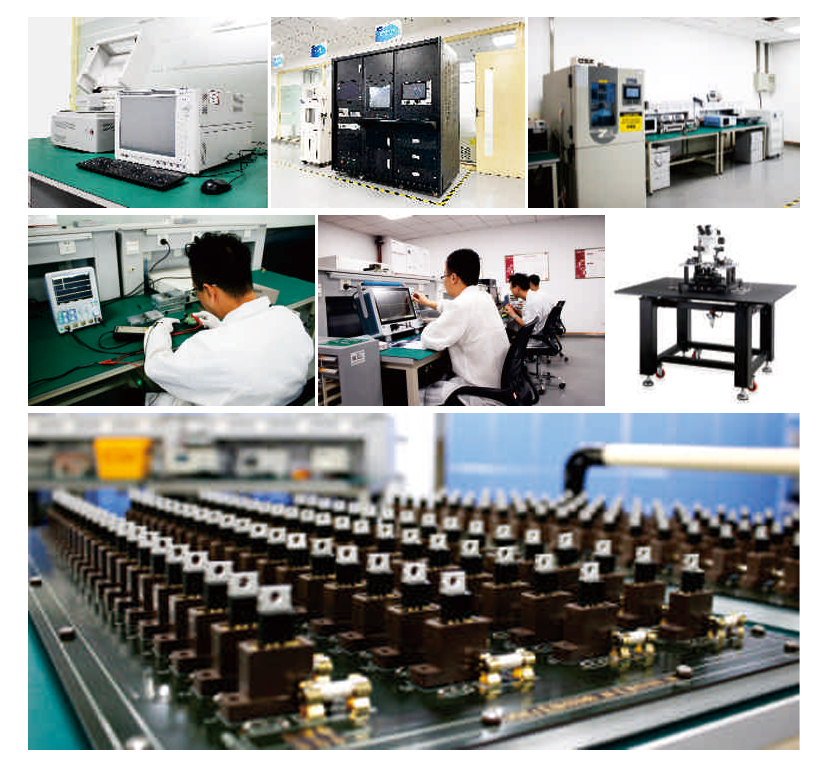

2.Produktbewertungs- und Anwendungslabor
