مقدمة موجزة

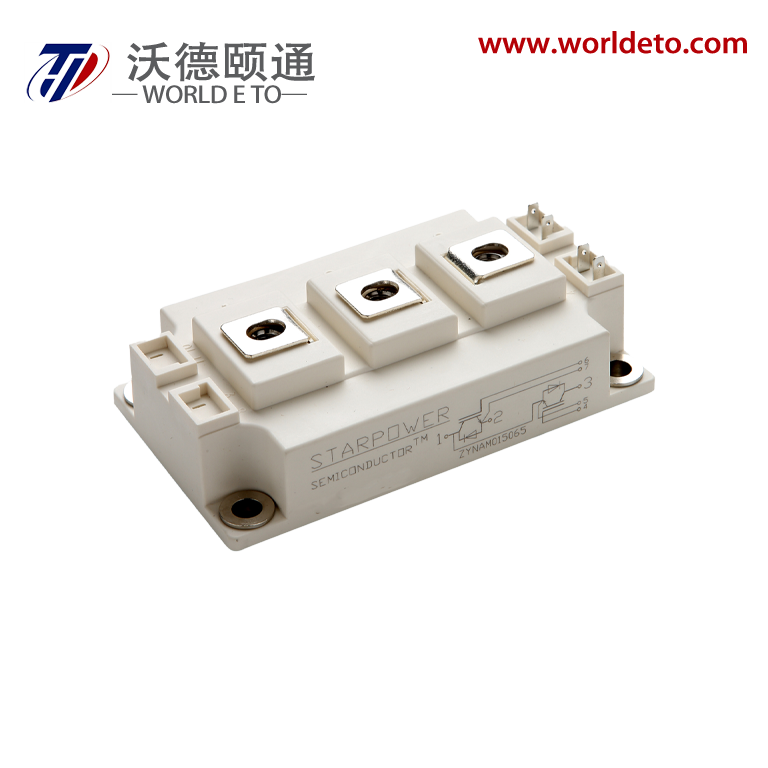

وحدة IGBT ، تم إنتاجها بواسطة STARPOWER. 1200V 600A.
المميزات
-
V منخفضة CE (جلس ) خندق IGBT التكنولوجيا
-
10μs إشارة القطع القصير البطولات
-
الخامس CE (جلس ) مع إيجابية درجة الحرارة معامل
-
أقصى درجة حرارة الوصلة 175أكسجين ج
-
الحثية المنخفضة حالة
-
استعادة عكسية سريعة وناعمة fWD مضاد للموازية
-
أساس النحاس المعزول تقنية HPS DBC
نموذجي التطبيقات
-
عاكس للسيارات ذات المحرك
-
تيار متردد وتيار مستمر محرك خدمة دفع مكبر
-
قوة غير متقطعة إير تزويد
مطلقة أقصى التصنيفات ت ج =25أكسجين ج ما لم خلاف ذلك ملاحظ
IGBT
الرمز |
الوصف |
القيمة |
وحدة |
الخامس CES |
الجهد الكليّ - الإصدار |
1200 |
الخامس |
الخامس GES |
فولتاج جهاز البوابة
الجهد العابر للقاعة
|
±20
±30
|
الخامس |
أنا ج |
تيار المجمع @ T ج =25أكسجين ج
@ T ج =90أكسجين ج
|
873
600
|
أ |
أنا سم |
تيار المجمع النبضي t p =1ms |
1200 |
أ |
P D |
الحد الأقصى لتفريغ الطاقة @ T ج =175أكسجين ج |
2727 |
W |
الديود
الرمز |
الوصف |
القيمة |
وحدة |
الخامس RRM |
فولت عكسية الذروة المتكررة العمر |
1200 |
الخامس |
أنا م |
الديود المستمر للأمام Cu تيار |
600 |
أ |
أنا فم |
التيار الأمامي الأقصى للديود t p =1ms |
1200 |
أ |
وحدة
الرمز |
الوصف |
القيمة |
وحدة |
ت jmax |
الحرارة القصوى للقطاع |
175 |
أكسجين ج |
ت جوب |
درجة حرارة نقطة التقاطع |
-40 إلى +150 |
أكسجين ج |
ت (مادة جنسية) |
نطاق درجة حرارة التخزين |
-40 إلى +125 |
أكسجين ج |
الخامس إيزو |
جهد العزل RMS,f=50Hz,t =1دقيقة |
2500 |
الخامس |
IGBT الخصائص ت ج =25أكسجين ج ما لم خلاف ذلك ملاحظ
الرمز |
المعلمات |
ظروف الاختبار |
الحد الأدنى |
-أجل |
الأعلى. |
وحدة |
|
الخامس (مجلس)
|
من المجمع إلى المصدر
فولتاج التشبع
|
أنا ج =600A,V جنرال =15 فولت ت ج =25أكسجين ج |
|
1.75 |
2.20 |
الخامس
|
أنا ج =600A,V جنرال =15 فولت ت ج =125أكسجين ج |
|
2.00 |
|
أنا ج =600A,V جنرال =15 فولت ت ج =150أكسجين ج |
|
2.05 |
|
الخامس جنرال (ذ ) |
عتبة البوابة الإصدارية الجهد الكهربائي |
أنا ج =24.0م.أ. ,الخامس CE =الخامس جنرال , ت ج =25أكسجين ج |
5.6 |
6.2 |
6.8 |
الخامس |
أنا CES |
جمعية قطع -إيقاف
تيار
|
الخامس CE =الخامس CES ,الخامس جنرال =0V،
ت ج =25أكسجين ج
|
|
|
1.0 |
م.أ. |
أنا GES |
تسرب في الناقل تيار |
الخامس جنرال =الخامس GES ,الخامس CE =0V، ت ج =25أكسجين ج |
|
|
400 |
غير متوفر |
ر غينت |
مقاومة البوابة الداخلية |
|
|
0.7 |
|
ω |
ج يس |
سعة الدخول |
الخامس CE =25 فولت,f=1 ميغا هرتز,
الخامس جنرال =0V
|
|
55.9 |
|
الـ NF |
ج ريس |
نقل عكسي
السعة
|
|
1.57 |
|
الـ NF |
ق G |
رسوم البوابة |
الخامس جنرال =- 15... +15 فولت |
|
4.20 |
|
ميكروسانتيرول |
ت d (تشغيل ) |
وقت تأخير التشغيل |
الخامس سي سي =600 فولت،I ج =600A، ر G = 1.5Ω
"ل" س =34نH، ف جنرال =±15 فولت، تي ج =25أكسجين ج
|
|
109 |
|
nS |
ت ر |
وقت الارتفاع |
|
62 |
|
nS |
ت (أطفأ) |
إيقاف التشغيل وقت التأخير |
|
469 |
|
nS |
ت م |
وقت الخريف |
|
68 |
|
nS |
ز تشغيل |
تشغيل التبديل
خسارة
|
|
42.5 |
|
ملي جول |
ز إيقاف |
إيقاف التبديل
خسارة
|
|
46.0 |
|
ملي جول |
ت d (تشغيل ) |
وقت تأخير التشغيل |
الخامس سي سي =600 فولت،I ج =600A، ر G = 1.5Ω،
L س =34nH ,
الخامس جنرال =±15 فولت، تي ج =125أكسجين ج
|
|
143 |
|
nS |
ت ر |
وقت الارتفاع |
|
62 |
|
nS |
ت (أطفأ) |
إيقاف التشغيل وقت التأخير |
|
597 |
|
nS |
ت م |
وقت الخريف |
|
107 |
|
nS |
ز تشغيل |
تشغيل التبديل
خسارة
|
|
56.5 |
|
ملي جول |
ز إيقاف |
إيقاف التبديل
خسارة
|
|
70.5 |
|
ملي جول |
ت d (تشغيل ) |
وقت تأخير التشغيل |
الخامس سي سي =600 فولت،I ج =600A، ر G = 1.5Ω،
L س =34nH ,
الخامس جنرال =±15 فولت، تي ج =150أكسجين ج
|
|
143 |
|
nS |
ت ر |
وقت الارتفاع |
|
68 |
|
nS |
ت (أطفأ) |
إيقاف التشغيل وقت التأخير |
|
637 |
|
nS |
ت م |
وقت الخريف |
|
118 |
|
nS |
ز تشغيل |
تشغيل التبديل
خسارة
|
|
61.2 |
|
ملي جول |
ز إيقاف |
إيقاف التبديل
خسارة
|
|
77.8 |
|
ملي جول |
|
أنا SC
|
بيانات SC
|
ت P ≤10μs، V جنرال =15 فولت
ت ج =150أكسجين C,V سي سي =800V، الخامس الميزانية ≤ 1200 فولت
|
|
2400
|
|
أ
|
الديود الخصائص ت ج =25أكسجين ج ما لم خلاف ذلك ملاحظ
الرمز |
المعلمات |
ظروف الاختبار |
الحد الأدنى |
-أجل |
الأعلى. |
وحدة |
|
الخامس م
|
الديود الأمامي
الجهد الكهربائي
|
أنا م =600A,V جنرال =0V،T ج =25أكسجين ج |
|
1.95 |
2.40 |
الخامس
|
أنا م =600A,V جنرال =0V،T ج =125أكسجين ج |
|
2.05 |
|
أنا م =600A,V جنرال =0V،T ج =150أكسجين ج |
|
2.10 |
|
ق ر |
الرسوم المستردة |
الخامس سي سي =600 فولت،I م =600A،
-di/dt=4300A/μs,V جنرال =- 15 فولت L س =34nH ,ت ج =25أكسجين ج
|
|
58.9 |
|
ميكروسانتيرول |
أنا RM |
العكس
تيار الاسترداد
|
|
276 |
|
أ |
ز ريك |
التعافي العكسي الطاقة |
|
20.9 |
|
ملي جول |
ق ر |
الرسوم المستردة |
الخامس سي سي =600 فولت،I م =600A،
-di/dt=4300A/μs,V جنرال =- 15 فولت L س =34nH ,ت ج =125أكسجين ج
|
|
109 |
|
ميكروسانتيرول |
أنا RM |
العكس
تيار الاسترداد
|
|
399 |
|
أ |
ز ريك |
التعافي العكسي الطاقة |
|
41.8 |
|
ملي جول |
ق ر |
الرسوم المستردة |
الخامس سي سي =600 فولت،I م =600A،
-di/dt=4300A/μs,V جنرال =- 15 فولت L س =34nH ,ت ج =150أكسجين ج
|
|
124 |
|
ميكروسانتيرول |
أنا RM |
العكس
تيار الاسترداد
|
|
428 |
|
أ |
ز ريك |
التعافي العكسي الطاقة |
|
48.5 |
|
ملي جول |
وحدة الخصائص ت ج =25أكسجين ج ما لم خلاف ذلك ملاحظ
الرمز |
المعلمات |
الحد الأدنى |
-أجل |
الأعلى. |
وحدة |
L CE |
الحثية الضالة |
|
|
20 |
nH |
ر CC+EE |
مقاومة توصيل الوحدة، الطرف إلى الشريحة |
|
0.35 |
|
mΩ |
ر الـ (ثي جي سي) |
التقاطع إلى الحالة (بالإنجليزية) (ت)
التقاطع مع القضية (في دي) (أود)
|
|
|
0.055
0.089
|
كيلوغرام |
|
ر thCH
|
الحالة إلى غسالة الحرارة (في IGBT)
الحافظة إلى غسالة الحرارة (pe) (ديود)
الحافظة إلى غسالة الحرارة (في M (أودول)
|
|
0.032
0.052
0.010
|
|
كيلوغرام |
ر |
عزم الدوران للاتصال بالجهاز مسدس M6 عزم تشغيل مسدس M6 |
2.5
3.0
|
|
5.0
5.0
|
نيوتن متر |
G |
الوزن من وحدة |
|
300 |
|
g |
