Ველის შეჩერების ფენის პროფილების ანალიზი მოწინავე IGBT საკრეცხალო ტექნოლოგიაში

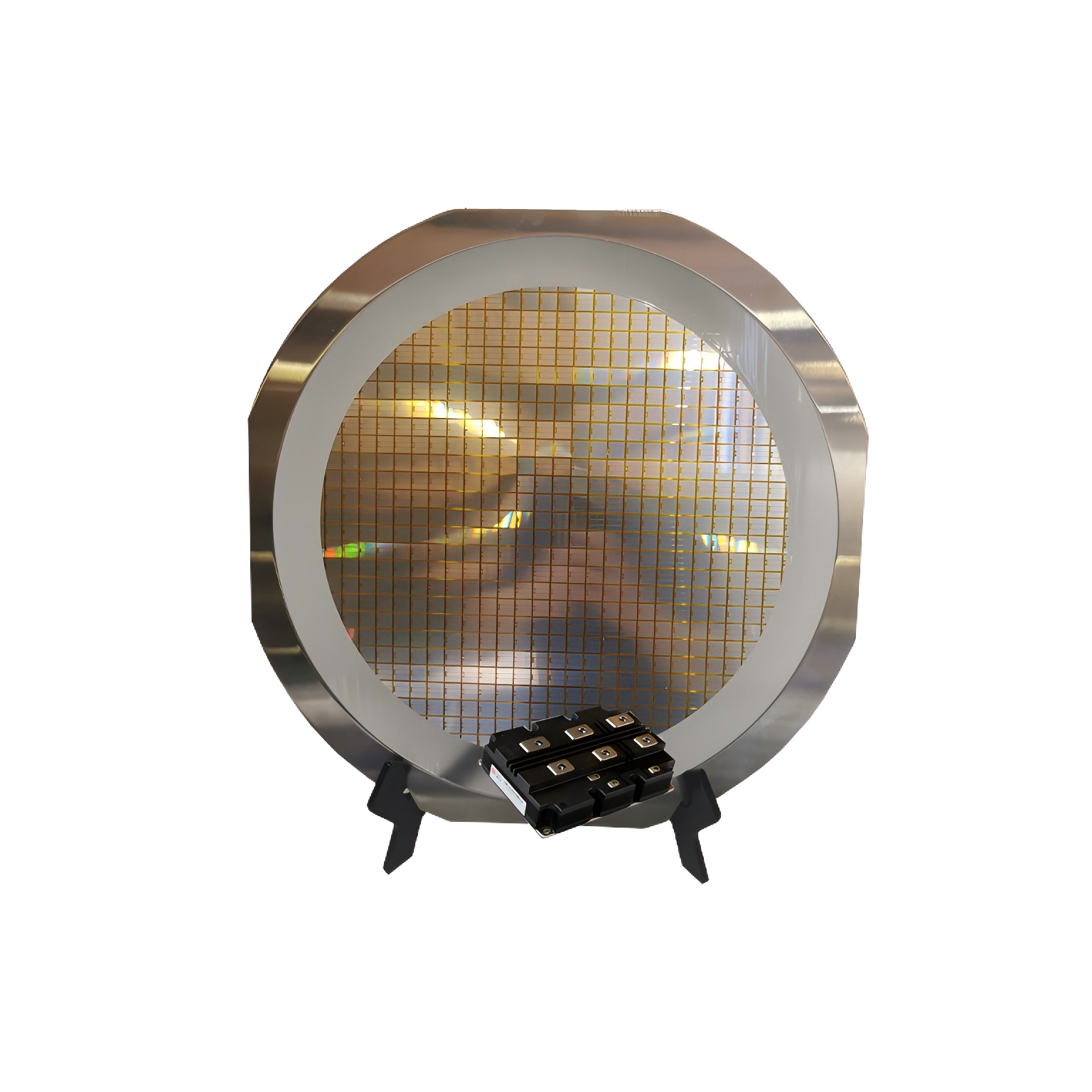

Ველის შეჩერების ფენა არის თანამედროვე ძალიან მნიშვნელოვანი საკრეცხალო ნახსენების დიზაინში ერთ-ერთი ყველაზე მნიშვნელოვანი სტრუქტურული ელემენტი, ხოლო მისი პროფილის გაგება მნიშვნელოვანია ნებისმიერი IGBT ფირფიტა განკუთვნილია მაღალი ძაბვისა და მაღალი დენის მოწყობილობებისთვის. რაც უფრო მეტად ავრცელდება ძალის ელექტრონიკა მეტად მოთხოვნადი ექსპლუატაციური გარემოებში — მოძრავი ძრავებიდან დაწყებული და ელექტროენერგიის ქსელის დონის კონვერტერებამდე — ველ-დამკავებელი ფენის ინჟინერული დამზადების სიზუსტე პირდაპირ განსაზღვრავს გადართვის სიჩქარეს, გამოტენის მოვლენას და თერმულ მდგრადობას. ამიტომ ინჟინერებსა და შეძენების სპეციალისტებს, რომლებიც მუშაობენ განვითარებული IGBT ვეფერის ტექნოლოგიებით, აუცილებლად უნდა შეიმუშავონ გასაგები წარმოდგენა იმის შესახებ, თუ როგორ ხდება ველ-დამკავებელი პროფილების ხასიათის განსაზღვრა, ოპტიმიზაცია და ვეფერის სხვადასხვა თაობის მიხედვით ვალიდაცია.

Ეს სტატია აკვლევს განვითარებული ველ-დამკავებელი ფენის პროფილების სტრუქტურულ ლოგიკას IGBT ფირფიტა ტექნოლოგია, რომელიც კვლევს, როგორ ურთიერთქმედებენ დოპირების გრადიენტები, ფენის სისქე და მატარებლის სიცოცხლის ინჟინერია მოწყობილობის ქცევის ფორმირების პროცესში. მიუხედავად იმისა, რომ თქვენ აფასებთ ვეფერის სპეციფიკაციებს ახალი დიზაინისთვის ან ცდილობთ გაგებინათ, რატომ აღმოჩნდა ზოგიერთი IGBT ვეფერის კონფიგურაცია უკეთესი საერთო გადართვის (soft-switching) ტოპოლოგიებში, ამ ანალიზში მოცემულია ტექნიკური სიღრმე და პრაქტიკული კონტექსტი, რომელიც საჭიროებს განსაკუთრებული გადაწყვეტილებების მიღებას.

Ველ-დამკავებელი ფენის როლი IGBT ვეფერის არქიტექტურაში

Სტრუქტურული მდებარეობა და ფუნქციონალური დანიშნულება

Ჩვეულებრივ პრობლემურ იგბტ-ის ნაკერძებში წინა დაბლოკვის დროს დეპლეციის რეგიონი სრულად ვრცელდება n-ბაზის მთლიან სისქეზე და აღწევს p-კოლექტორს, რაც მნიშვნელოვნად შემცირებს გამოსავალი ძაბვის დაკლებას და გადართვის დანაკარგებს. ველის დასაყენებლად შემოთავაზდა კონცეფცია, რომელიც მოიცავს მსუბუქად დაბალანსებული n-ტიპის ბუფერული ფენის ჩასმას მსუბუქად დაბალანსებული n-ბაზისა და p-კოლექტორის ემიტერს შორის. ეს ფენა აჩერებს ელექტრულ ველს მანამ, სანამ იგი არ აღწევს კოლექტორს, რაც შესაძლებლობას აძლევს დიზაინერს გამოიყენოს თავისუფალი n-ბაზა ძაბვის დაბლოკვის შეძლებას შეუმცირებლად.

IGBT-ის ვეფერის დიზაინის პრაქტიკული შედეგი მნიშვნელოვანია. თავის მხრივ, თავისუფალი ელექტრონების მოცულობის შემცირება ჩართვის დროს შემცირებს სრულ შენახულ მუხტს, რაც პირდაპირ ამცირებს გამორთვის დროს წარმოქმნილ გადასვლების დანაკარგებს. ამავე დროს, ველის შეჩერების ფენას საჭიროებს საკმარისად ზუსტ პროფილირებას, რათა არ შეიტანოს მკვეთრი დოპირების გადასვლები, რომლებიც შეიძლება გამოიწვიონ გამორთვის დროს სნეპ-ოფი — ამ მდგომარეობაში კუდის დენი ძალიან სწრაფად კოლაფსდება და იწვევს დამანგრეველ ძაბვის პიკებს. ამ ერთმანეთს მოწინააღმდეგები მოთხოვნებს შორის ბალანსი განსაზღვრავს ინჟინერულ გამოწვევას, რომელიც წარმოადგენს ველის შეჩერების ფენის ოპტიმიზაციის საერთო საკითხს.

Ახლანდელი IGBT-ის ვეფერის პლატფორმები, რომლებიც მიმართულია 1200 ვოლტიდან 6500 ვოლტამდე ბლოკირების კლასებზე, ყველა ეყრდნობა ველის შეჩერების არქიტექტურებს, მაგრამ ველის შეჩერების ფენის კონკრეტული პროფილი საკმაოდ მნიშვნელოვნად იცვლება მიზნის მიხედვით გამოყენება , ვეფერის სისქეს და წარმოების დროს გამოყენებული კარიერების სიცოცხლის მართვის სტრატეგიას.

Დოპირების პროფილის მახასიათებლები და მათი ელექტრული შედეგები

IGBT ფოლადის ველის შეჩერების ფენაში დოპირების კონცენტრაცია არ არის ერთგვაროვანი. კარგად შემუშავებული ველის შეჩერების პროფილი ჩვეულებრივ ახდენს გრადიენტულ ან გაუსიან განაწილებას, ხოლო არ ახდენს მკვეთრად განსაზღვრულ ყუთის მსგავს პროფილს. ეს თანდათანობითი გადასვლა ველის შეჩერების პიკის კონცენტრაციიდან უფრო მცირე დოპირებულ ნ-ბაზასკენ მნიშვნელოვანია ბლოკირების დროს ელექტრული ველის ფორმის კონტროლისთვის და გამორთვის დროს მატერიის მატარებლების გამოყოფის დინამიკის მარეგულირებლად.

Როდესაც ველის შეჩერების დოპირების პროფილი კოლექტორის მხარეს ძალიან მკვეთრია, ელექტრული ველი ველის შეჩერების საზღვარზე მეორე პიკს ქმნის, რაც შეიძლება გააჩაგროს შეჯახებითი იონიზაცია და შეამციროს IGBT ფოლადის უსაფრთხო ექსპლუატაციის არეალი. საპირისპიროდ, თუ ველის შეჩერების კონცენტრაცია ძალიან დაბალია ან ფენა ძალიან თავდატევი, დეპლეციის რეგიონი შეიძლება გამოიჭროს კოლექტორში მაღალი ძაბვის ტრანსიენტების დროს, რაც სრულიად გააუქმებს ველის შეჩერების არქიტექტურის მიზანს.

Სიმულაციის ინსტრუმენტები, როგორიცაა TCAD, ჩვეულებრივ იყენება IGBT ფირფიტების შემუშავების დროს ელექტრული ველის განაწილების მოდელირებისთვის ველის შეჩერების ფენაში სხვადასხვა ძაბვის პირობებში. ამ სიმულაციებს საშუალებას აძლევს ინჟინერებს განახორციელონ იმპლანტაციის დოზის, ენერგიის და ანელირების პირობებზე იტერაციები სრული ფირფიტების წარმოების სერიაზე გადასვლამდე, რაც მნიშვნელოვნად აკლებს შემუშავების ციკლის ხანგრძლივობას და მასალების ხარჯს.

Ველის შეჩერების ფენის პროფილების ფორმირების წარმოების მეთოდები

Პროტონებით გამოწვეული გამოსხივება და წყალბადით ინდუცირებული დონორები

IGBT ვეფერში ველის დამკავებელი ფენის ჩამოყალების ერთ-ერთი ყველაზე გავრცელებული ტექნიკაა პროტონების გამოსხევა, რომელსაც მოჰყვება ტერმული მომზადება. როდესაც პროტონები სწორედ განსაზღვრული ენერგიით ჩაისხევა ფლოტ-ზონის ან ციოჩრალსკის სილიციუმის სათავსებში, ისინი დგებიან იმ სიღრმეზე, რომელსაც ჩასხევის ბრაგის პიკი განსაზღვრავს. შემდგომი ტერმული მომზადება 350°C–450°C ტემპერატურაზე გამოიწვევს ჩასხევის დაზიანების გარდაქმნას წყალბადის მიერ გამოწვეულ დონორულ კომპლექსებად, რაც ქმნის ლოკალიზებულ ნ-ტიპის დოპირების რეგიონს, რომელიც ადგენს ველის დამკავებელ ფენას.

Პროტონული გამოსხივების უპირატესობა IGBT ფირფიტების წარმოების დროს არის ის, რომ ველის შეჩერების ფენას შეიძლება მოვათავსოთ ძალზე სწორი ღრმაში, არ მოითხოვებს მაღალტემპერატურიან დიფუზიურ ეტაპებს, რომლებიც შეიძლება დაარღვიონ წინა მხარის მოწყობილობის სტრუქტურები. რამდენიმე პროტონული იმპლანტაცია სხვადასხვა ენერგიით შეიძლება გამოყენებული იქნას ფართე ან უფრო რთული ველის შეჩერების პროფილის შესაქმნელად, რაც პროცესის ინჟინრებს მნიშვნელოვან სიმკვრივეს აძლევს დოპირების განაწილების მორგების დროს კონკრეტული ელექტრული მიზნების მისაღებად.

Თუმცა, პროტონული გამოსხივება ასევე შეიტანს რეკომბინაციის ცენტრებს მთლიან ფირფიტაში, რაც ზემოქმედებს ნ-ბაზის მატარებლის სიცოცხლის ხანგრძლივობაზე. ამ გვერდითი ეფექტის მართვა მნიშვნელოვანი ასპექტია IGBT ფირფიტების პროცესის ინტეგრაციაში, რადგან სიცოცხლის ხანგრძლივობის ჭარბი შემცირება გაზრდის ჩართულ მდგომარეობაში ძაბვის ვარდნას, ხოლო სიცოცხლის ხანგრძლივობის არასაკმარისი კონტროლი იწვევს ნელ გამორთვას და მაღალ გადართვის დანაკარგებს.

Ეპიტაქსიური ზრდა და იონური იმპლანტაციის მიდგომები

IGBT ვეფერის ტექნოლოგიაში ველის დამკავების ფენის ჩამოყალიბების ალტერნატიული მეთოდი მოიცავს დაბერებული ვეფერის უკანა მხარეზე დოპირებული სილიციუმის ფენის ეპიტაქსიურ დანარჩენს. ეს მეთოდი საშუალებას აძლევს მიღებული იქნას განსაკუთრებული კონტროლი ფენის სისქეზე და დოპირების ერთგვაროვნებაზე, მაგრამ იგი მოითხოვს ვეფერის დაბერების დასრულებას ეპიტაქსიური ეტაპის წინასავარდნად, რაც დიდი დიამეტრის სათავსების მოსაპოვებლად არ არის სასურველი.

Დაბერებული IGBT ვეფერის უკანა მხარეს ფოსფორის ან არსენიკის იონური იმპლანტაცია არის კიდევა ერთი დამკვიდრებული ტექნიკა. იმპლანტაციის შემდეგ მოდის ლაზერით ან სწრაფი ტერმული ანელირება, რათა დოპანტები აქტივირდეს წინა მხარეს მეტალიზაციის დაზიანების თავიდან ასაცილებლად მაღალი ტემპერატურის გამოყენების გარეშე. განსაკუთრებით ლაზერით ანელირება გახდა პრეფერირებული მეთოდი საერთოდ მაღალი ტექნოლოგიური დონის IGBT ვეფერის წარმოების ხაზებში, რადგან იგი თერმულ ბიუჯეტს შეზღუდავს ძალიან ზედაპირულ მცირე რეგიონში, რაც ერთდროულად იცავს ველის დამკავების პროფილს და კოლექტორ-ემიტერის სტრუქტურას.

Თითოეული წარმოების მეთოდი ქმნის ველ-შეჩერების ფენას განსხვავებული დოპირების პროფილის ფორმით, ხოლო მეთოდის არჩევანს აქვს შედეგები დამზადებული IGBT ფირფიტის ელექტრულ მახასიათებლებზე. ამიტომ პროცესის ინჟინრებმა უნდა შეათანხმონ წარმოების მეთოდი მიზნად დასახული გამოყენების მოთხოვნებთან მოწყობილობის დიზაინის ყველაზე ადრეულ ეტაპებში.

Ველ-შეჩერების პროფილების ანალიზი ხასიათიზაციის ტექნიკების საშუალებით

Გავრცელების წინაღობის პროფილირება და მეორადი იონური მასური სპექტრომეტრია

Შესრულებული IGBT ფირფიტის ველის დასასრულებლი ფენის ფაქტობრივი დოპირების პროფილის დახასიათება მოითხოვს ტექნიკებს, რომლებიც შეუძლიათ გამოვლინონ კონცენტრაციის ცვლილებები რამდენიმე მიკრომეტრის სიღრმის დიაპაზონში მაღალი სივრცითი გარჩევადობით. გავრცელების წინააღმდეგობის პროფილირება (SRP) არის ყველაზე პირდაპირი მეთოდებიდან ერთ-ერთი. ეს მოიცავს ფირფიტის განივი კვეთის მცირე კუთხით დახრვას და დახრილ ზედაპირზე მოკლე მანძილებით განლაგებული წერტილებში ადგილობრივი წინააღმდეგობის გაზომვას, რის საფუძველზეც აღდგება დოპირების კონცენტრაციის პროფილი.

SRP უზრუნველყოფს უწყვეტ პროფილს ფირფიტის ზედაპირიდან ველის შეჩერების ფენამდე და n-ბაზის შიგნით, რაც საშუალებას აძლევს ველის შეჩერების პიკური კონცენტრაციის, ფენის სიგანის და გადასვლების გრადიენტების შემოწმებას დიზაინის სპეციფიკაციების შესაბამად. სამიზნის პროფილიდან გადახრები შეიძლება დაკავშირდეს პროცესის ცვალებადობას — იმპლანტაციის დოზაში, ანელირების ტემპერატურაში ან ფირფიტის სისქის ერთგვაროვნებაში, რაც საშუალებას აძლევს სწრაფად დადგენილი იქნას მიზეზი IGBT ფირფიტის პროცესის განვითარების დროს.

Მეორადი იონური მას-სპექტრომეტრია (SIMS) დამატებით უზრუნველყოფს SRP-ს ელემენტური კონცენტრაციის მონაცემებით მაღალი მგრძნობელობით, რაც განსაკუთრებით სასარგებლოა პროტონებით გამოსხივებული IGBT ფირფიტის სტრუქტურებში წყალბადთან დაკავშირებული დონორული სახეობების აღმოჩენისთვის. SIMS შეუძლია იმპლანტირებული სახეობების სიღრმის განაწილების განსაზღვრა ნანომეტრზე ნაკლები სიზუსტით, რაც მის გამოყენებას აუცილებელს ხდის ველის შეჩერების ფენების მოთავსების სიზუსტის ვალიდაციისთვის, რომლებიც შეიძლება ჩამოყალიბდეს პროტონებით გამოსხივებით ან იონური იმპლანტაციით.

Ელექტროული ხასიათის განსაზღვრა და პროფილის მონაცემებთან კორელაცია

SRP-სა და SIMS-ის ფიზიკური პროფილის მონაცემები საბოლოო ჯამში უნდა დაკავშირდეს ელექტრულ გაზომვებს, რათა დადასტურდეს, რომ ველის შეჩერების ფენა სრულყოფილი IGBT ვეფერის შემთხვევაში ისე მუშაობს, როგორც ეს გათვალისწინებულია. ველის შეჩერების ფენის ხარისხს ასახავს ელექტრული პარამეტრები, რომლებიც მოიცავს კოლექტორ-ემიტერის გატეხვის ძაბვას, ნომინალური დაბლოკვის ძაბვაზე გამომავალ გამტარობის დენს და გამორთვის დროს დენის კუდის ფორმას.

Კარგად პროფილირებული ველ-შეჩერების ფენა მოწყობილობის გამორთვის დროს ქმნის გლუვ, კონტროლირებად დენის კუდს, რაც მიუთითებს იმაზე, რომ შენახული მუხტი თანდათან გამოიძველება და არ ხდება მოწყობილობის მოკლე გამორთვა (snap-off). თუ კუდის დენი მკვეთრად კოლაფსდება, ეს ნიშნავს, რომ ველ-შეჩერების ფენა ან ძალიან თავდაპირველად თხელია, ან ძალიან ძლიერ დაბალანსებულია, რაც გამოიწვევს დეპლეციის რეგიონის კოლექტორამდე ადრეულ მიღწევას და ხვრელების ინიექციის გამორთვას შენახული მუხტის სრული წაშლამდე. ეს მოვლენა განსაკუთრებით პრობლემურია IGBT ვეფერის მოწყობილობებში, რომლებიც გამოიყენება რეზონანსულ ან ხარისხიან გადართვის (soft-switching) კონვერტერებში, სადაც კუდის დენის კონტროლირებადი მოქმედება საჭიროებს წრედის სტაბილური მუშაობის უზრუნველყოფას.

Ფიზიკური და ელექტრული ხასიათის გამოკვლევის მონაცემების კომბინირება ქმნის უკუკავშირის მარყუჯს, რომელიც პროცესის ინჟინრებს საშუალებას აძლევს ველ-შეჩერების პროფილის იტერაციულად შესწორებას, რათა მივიღოთ ის დიზაინი, რომელიც აკმაყოფილებს ყველა სამუშაო მიზნის მოთხოვნას IGBT ვეფერის სრული სამუშაო დიაპაზონში.

Ველ-შეჩერების პროფილის ოპტიმიზაცია კონკრეტული გამოყენების კლასებისთვის

Მაღალი სიხშირის ინვერტერების გამოყენების შემთხვევები

Სიხშირის მაღალი ინვერტერების გამოყენების შემთხვევაში, მაგალითად 10 კჰც-ზე მაღალ სიხშირეზე მუშაობად მოძრავი ძრავების მარეგულირებლებში, IGBT ვეფერის გადართვის დანაკარგები არის ძირეული წილი სრული სიმძლავრის დანაკარგების ბიუჯეტში. ამ გამოყენებებისთვის ველის დამკავებელი ფენის პროფილი უნდა იყოს ოპტიმიზებული იმისთვის, რომ შემცირდეს n-ბაზაში შენახული მუხტი, ამავე დროს შეინარჩუნოს საკმარისი ძაბვის ბლოკირების შესაძლებლობა. ეს ჩვეულებრივ ნიშნავს უფრო თავისუფალი n-ბაზის გამოყენებას და შედარებით ვიწრო ველის დამკავებელი ფენის გამოყენებას, რომელიც მოთავსებულია კოლექტორთან ახლოს, ამასთან ერთად n-ბაზაში კარიერების სიცოცხლის ხანგრძლივობის აგრესიული შემცირება, რათა გამორთვის დროს მუხტის ამოღება აჩქარდეს.

Კომპრომისი არის ჩართულ მდგომარეობაში ძაბვის ვარდნის გაზრდა, რომელიც უნდა მართვილი იყოს კოლექტორ-ემიტერის სტრუქტურისა და გეით ოქსიდის პარამეტრების სწორი ოპტიმიზაციით. IGBT ვეფერის დიზაინერისთვის ამ აპლიკაციის კლასში ველ-სტოპის პროფილი მახასიათებელია n-ბაზის მხარეს მკვეთრად გაზრდილი დოპირების გრადიენტით და კოლექტორის მხარეს უფრო სულელი გადასვლით, რაც ქმნის პროფილს, რომელიც ხელს უწყობს სწრაფ, მაგრამ კონტროლირებად გამორთვას სნეპ-ოფის გარეშე.

Სითბური მართვა ასევე ხდება უფრო მნიშვნელოვანი მაღალი გადართვის სიხშირეებზე, ხოლო ველ-სტოპის ფენის პროფილი არაპირდაპირებით მოახდენს გავლენას სითბურ მოსამსახურეობაზე, რადგან იგი ზემოქმედებს სიმძლავრის დაკარგვის განაწილებაზე IGBT ვეფერის განივკვეთში. კარგად ოპტიმიზებული პროფილი კონცენტრირებს სითბოს გენერირებას ზედაპირთან უფრო ახლოს, სადაც იგი მოდულის პაკეტის მეშვეობით უფრო ეფექტურად შეიძლება გამოიყოფოს.

Მაღალი ძაბვის ტრაქციისა და ელექტროსადგურის აპლიკაციები

Აპლიკაციების სპექტრის საპირ opposite ბოლოში, ტრაქციის კონვერტერებსა და მაღალი ძაბვის მუდმივი დენის გადაცემის სისტემებში გამოყენებული IGBT ვეფერის მოწყობილობები მუშაობენ 1 კГც-ზე ნაკლები გადართვის სიხშირით და უნდა შეძლონ 3300 ვ, 4500 ვ ან 6500 ვ დაბლოკვის ძაბვის მოსატანად. ამ აპლიკაციებში ველ-დასტორების ფენის პროფილი უნდა მოახდინოს მნიშვნელოვნად სქელი ნ-ბაზის მხარდაჭერა, ხოლო პრიორიტეტი გადაინაცვლება გადართვის დანაკარგების მინიმიზაციიდან მოწყობილობის მექანიკური მიდგომის და მოკლე შეერთების გამძლეობის მაქსიმიზაციაზე.

Ტრაქციის აპლიკაციებისთვის გამოყენებული მაღალი ძაბვის IGBT ვეფერის ველ-დასტორების ფენა ჩვეულებრივ უფრო ფართე და უფრო ნელა დაბინძურებულია, ვიდრე მისი ანალოგი სიხშირის მაღალი მოწყობილობებში. ეს ფართე პროფილი უფრო დიდ მარჟინს აძლევს გადატვირთვის პირობებში პანჩ-თრუ-ის წინააღმდეგ და მხარს უჭერს უფრო ხელმისაწვდომ და კონტროლირებად გამორთვის ტეილს, რაც შემცირებს კონვერტერის წრედში ძაბვის გადატვირთვის რისკს.

Იგბტ-ის ვეფერის ტექნოლოგიის შემუშავების პროცესის ინჟინრებმა ამ ძაბვის კლასებისთვის უნდა გაითვალისწინონ ველ-შეჩერების ფენისა და ელექტრონული გამოსხივების ან პლატინუმის დიფუზიის მიერ დამყარებული კარიერის სიცოცხლის პროფილის ურთიერთქმედება. ამ ორი პროცესული ნაბიჯის კომბინირებული ეფექტი განსაზღვრავს მოწყობილობის სრულ მუხტის დინამიკას და უნდა შეიძლება ერთდროულად ოპტიმიზირდეს, რათა მიღებულ იქნას მიზნად დასახული ბალანსი გამტარობის და გადართვის დანაკარგებს შორის ნომინალურ ექსპლუატაციურ რეჟიმში.

Ხშირად დასმული კითხვები

Რა არის ველ-შეჩერების ფენის ძირითადი ფუნქცია იგბტ-ის ვეფერში?

IGBT ვეფერში ველის დამკავების ფენა ემსახურება დეპლეციის რეგიონის შეჩერებას მისი p-კოლექტორამდე მიღწევამდე წინა ბლოკირების რეჟიმში. ეს საშუალებას აძლევს n-ბაზის ფენის გაკეთებას უფრო თავისუფალად, ვიდრე ჩვეულებრივ პანჩ-თრუ დიზაინში, რაც ამცირებს შენახულ მუხტს და გადართვის დანაკარგებს, ხოლო მოცემული ძაბვის ბლოკირების შესაძლებლობა ინარჩუნება. ველის დამკავების ფენის პროფილი — მისი დოპირების კონცენტრაცია, სისქე და გრადიენტი — პირდაპირ განსაზღვრავს მის ეფექტურობას ამ ფუნქციის შესრულებაში მთელი ექსპლუატაციური პირობების დიაპაზონში.

Როგორ ახდენს ველის დამკავების ფენის პროფილი გავლენას IGBT ვეფერში გამორთვის მოქცევაზე?

Ველის შეჩერების დოპირების პროფილის ფორმას აქვს პირდაპირი გავლენა IGBT ვეფერის გამორთვის დროს მოძრავი დენის ხელოვნურ ბოლოზე. ველის შეჩერების ფენის n-ბაზის მხარეს ნელა მოწესრიგებული, კარგად გრადიენტული პროფილი საშუალებას აძლევს დეპლეციის რეგიონს გლუვად გაფართოვდეს გამორთვის დროს, რაც იწვევს კონტროლირებად ბოლო დენს, რომელიც მოიკლებს არ შეწყდება შეუცდომლად. მკვეთრი ან ჭარბად კონცენტრირებული ველის შეჩერების პროფილი შეიძლება გამოიწვიოს ბოლო დენის უელვარდო კოლაფსი, რაც ქმნის ძაბვის პიკებს, რომლებიც ტვირთავენ მოწყობილობას და მის გარშემო მდებარე წრედის კომპონენტებს.

Რომელი წარმოების ტექნიკები გამოიყენება ყველაზე ხშირად განვითარული IGBT ვეფერების წარმოებაში ველის შეჩერების ფენის ჩამოყალიბებისთვის?

Ველის შეჩერების ფენის ჩამოყალიბების ყველაზე გავრცელებული ტექნიკები სრულყოფილი IGBT ვეფერების წარმოებაში არის პროტონებით გამოსხივება დაბალტემპერატურიანი ანელირებით, ფოსფორის უკანა მხარეს იონური იმპლანტაცია და შემდგომი ლაზერული ანელირება, ასევე შემცირებული სათავსების ზედაპირზე ეპიტაქსიური დეპოზიცია. თითოეული მეთოდი წარმოქმნის განსაკუთრებულ დოპირების პროფილის ფორმას და სხვადასხვა შედეგს იძლევა პროცესის ინტეგრაციას, ვეფერების მომუშავებასა და კარიერების სიცოცხლის ხანგრძლივობის მართვის ეტაპებთან ურთიერთქმედებაში. ტექნიკის არჩევანი დამოკიდებულია სასურველ ძაბვის კლასზე, საჭიროებულ პროფილის სიზუსტეზე და მთლიანი წარმოების დიდი სირთულეებზე.

Როგორ ვამოწმებთ ველის შეჩერების ფენის პროფილებს დასრულებულ IGBT ვეფერში?

Სრულდანელებული IGBT ვეფერის ველის შეჩერების ფენის პროფილები ჩვეულებრივ ვერდიფიცირდება გავრცელების წინაღობის პროფილირებისა და მეორადი იონური მასური სპექტრომეტრიის კომბინაციის გამოყენებით, რათა მივიღოთ ფიზიკური დოპირების კონცენტრაციის მონაცემები სიღრმის ფუნქციად. შემდეგ ეს ფიზიკური გაზომვები კორელირდება ელექტრული ხარაქტერიზაციის მონაცემებთან, მათ შორის გამტარობის ძაბვა, დაკარგვის დენი და გამორთვის ტალღის ანალიზი, რათა დადასტურდეს, რომ ველის შეჩერების ფენა მუშაობს დიზაინის სპეციფიკაციის მიხედვით. სამიზნისა და გაზომილი პროფილებს შორის არსებული განსხვავებები გამოიყენება შემდგომი წარმოების ციკლებში პროცესის შესატევად.
