JCKZQ-13M Controller integrato sigillato a quattro uscite 20A/50Vd.c.

JCKZQ-13M Controller integrato sigillato a quattro uscite 20A/50Vd.c.

Questo prodotto è ampiamente applicabile nei settori della difesa, della ricerca scientifica e del controllo industriale, particolarmente adatto per accensione pirotecnica nei sistemi d'arma militari, controllo della corrente continua e applicazioni simili.

Brand:

Spu:

JCKZQ-13M

Introduzione

Introduzione

1、Introduzione

Il JCKZQ-13M è un controller integrato sigillato a quattro uscite con controllo indipendente di ingresso e uscita per ogni canale. Il controller adotta una struttura sigillata realizzata mediante saldatura a fusione del metallo.

Dimensioni: 45,5 mm × 45,5 mm × 10,5 mm

2.Caratteristiche

● Isolamento ottico

● Sigillatura mediante saldatura a fusione

● Uscita con transistor a effetto di campo

● Basso calo di tensione in uscita

● Quattro Uscite Normalmente Aperte

3.Principali parametri tecnici

Parametro tecnico		Minimo	Tipico	Massimo	Unità
Parametri di uscita
Corrente di uscita				20	A
Tensione di uscita			50	80	Vd.c.
Cadenza di tensione in uscita			0.1	0.2	Vd.c.
Corrente di dispersione in uscita				1	μA
Tensione Transitoria		90			Vd.c.
Corrente di sovraccarico				80	A
Parametri di input
Tensione di ingresso	Tipo: 005-50	4	5	7	Vd.c.
Tensione di ingresso	Tipo: 027-50	16	27	32	Vd.c.
Tensione di Polarità Inversa	Tipo: 005-50			7	Vd.c.
Tensione di Polarità Inversa	Tipo: 027-50			32	Vd.c.
Tensione di Accensione in Ingresso	Tipo: 005-50			4	Vd.c.
Tensione di Accensione in Ingresso	Tipo: 027-50			16	Vd.c.
Tensione di Spegnimento in Ingresso	Tipo: 005-50	1			Vd.c.
Tensione di Spegnimento in Ingresso	Tipo: 027-50	6			Vd.c.
Corrente di ingresso	Tipo: 005-50		15	25	mA
Corrente di ingresso	Tipo: 027-50		20	30	mA
Ora di accensione				2	mS
Ora di spegnimento				1	mS
Parametri elettrici
Resistenza dell'isolamento		1000			MΩ
Tensione di resistenza dielettrica		500			Vr.m.s.
Consumo di energia				8	W
Capacità di Isolamento				25	pF
Parametri ambientali
Temperatura di funzionamento		-55		105	℃
Temperatura di conservazione		-55		125	℃
Shock		14700m/s²,0,5ms
Vibrazione		294m/s²,10Hz ～ 3000Hz
Vibrazione casuale		30(m/s²)²/Hz,10Hz ～ 2000 Hz
Altri parametri
Sigillatura ermetica		Portata di perdita ≤ 5×10⁻³ Pa·cm³/s
Sensibilità alla scarica elettrostatica (ESD)				4000	V
Peso				100	g

Note:

Quando il carico è induttivo, è necessario aggiungere un diodo di ricircolo.
I terminali di uscita del controller possono essere collegati in serie al circuito di carico su entrambe le estremità dell'alimentazione, ma assicurarsi che la polarità del relè non sia invertita.
La tensione massima dell'alimentazione del carico non deve superare 80 Vd.c. , e la tensione transitoria di picco non deve superare 90 Vd.c

Controllore integrato Lista

P/N	Descrizione	Foto

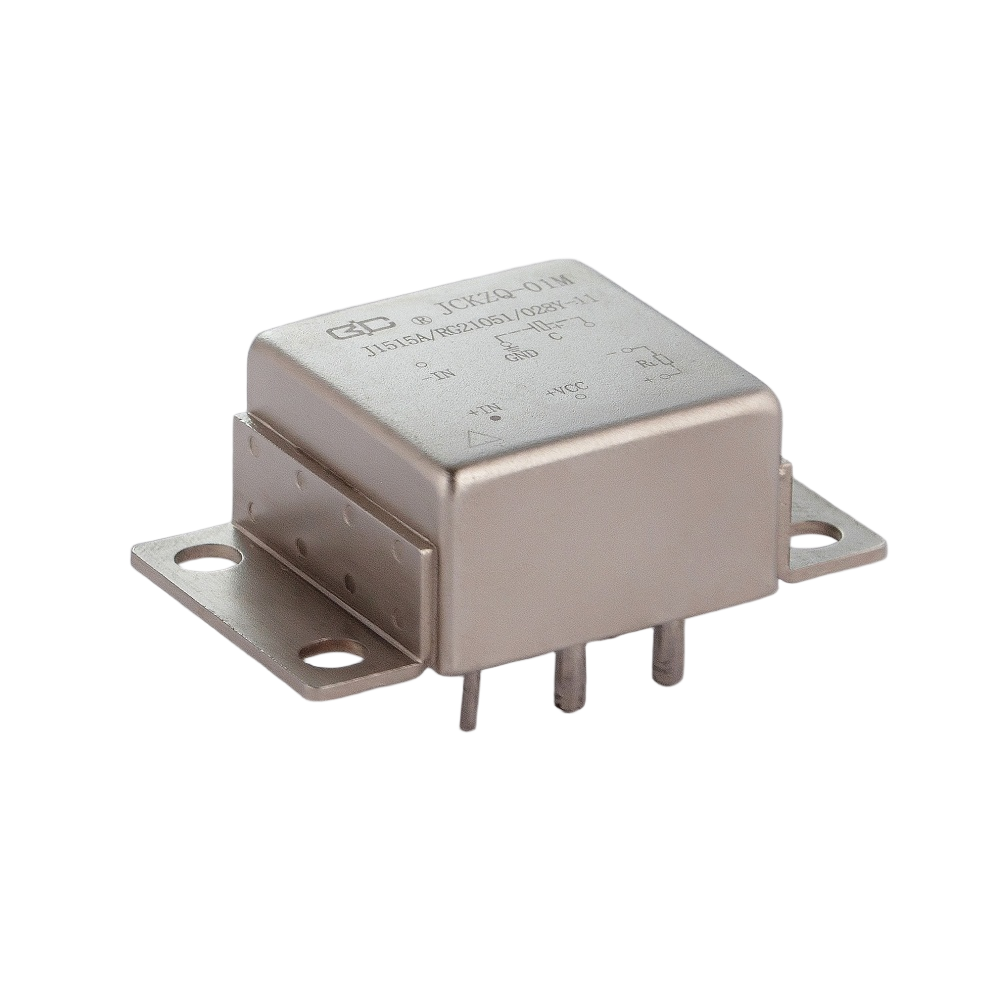

JCKZQ-01M	Il controller integrato sigillato di tipo JCKZQ-01M è di qualità grado QJB(Y)/K. Questo prodotto può essere ampiamente utilizzato nei settori della difesa nazionale, della ricerca scientifica e del controllo industriale. È adatto per applicazioni come l'accensione di dispositivi pirotecnici.
JCKZQ-02M	Il controller integrato sigillato di tipo JCKZQ-02M è un controller integrato sigillato con uscite multiple. Ogni gruppo di uscita adotta una progettazione ridondante parallela, con sigillatura mediante saldatura a fusione metallica e morsetti di uscita in rame senza ossigeno. È di qualità grado Y. Questo prodotto può essere ampiamente utilizzato nei settori della difesa, della ricerca scientifica e del controllo industriale. È adatto al controllo della distribuzione elettrica di missili, razzi, ecc.
JCKZQ-04MA	Controller integrato sigillato di tipo JCKZQ-04MA, qualità grado Y o QJB(Y)/K. Questo prodotto può essere ampiamente utilizzato nei settori della difesa nazionale, della ricerca scientifica e del controllo industriale ed è adatto al controllo temporizzato dell'accensione pirotecnica, missili, razzi e altri armamenti ed equipaggiamenti.
JCKZQ-04MB	Il controller integrato CC sigillato di tipo JCKZQ-04MB, qualità grado Y. Questo prodotto può essere ampiamente utilizzato nei settori della difesa nazionale, della ricerca scientifica e del controllo industriale, ed è adatto per l'accensione di dispositivi pirotecnici, nonché per il controllo temporizzato di armi ed equipaggiamenti come missili e razzi.
JCKZQ-06M	Il JCKZQ-06M è un controller integrato sigillato con otto canali di uscita. Ogni gruppo di ingressi e uscite può essere controllato in modo indipendente o combinato per il controllo. Il controller adotta una struttura sigillata realizzata mediante saldatura fusa in metallo ed è di qualità di livello Y. Questo prodotto può essere ampiamente utilizzato nei settori della difesa, della ricerca scientifica e del controllo industriale, ed è adatto per il controllo di segnali logici nei sistemi d'arma militari e altre applicazioni.
JCKZQ-07M	Il JCKZQ-07M è un controller integrato sigillato con quattro canali di uscita. Ogni gruppo di ingressi e uscite può essere controllato in modo indipendente. Dispone di una funzione hardware di auto-blocco al collegamento. Il controller adotta una struttura sigillata realizzata mediante saldatura fusa in metallo ed è di qualità di livello Y. Questo prodotto può essere ampiamente utilizzato nei settori della difesa, della ricerca scientifica e del controllo industriale ed è adatto per applicazioni come l'accensione di dispositivi pirotecnici nei sistemi d'arma militari e il controllo di alimentatori in corrente continua.
JCKZQ-09M	Il controller integrato sigillato di tipo JCKZQ-09M ha una qualità di livello Y. Questo prodotto può essere ampiamente utilizzato nei settori della difesa nazionale, della ricerca scientifica e del controllo industriale ed è adatto per l'accensione di dispositivi pirotecnici e il controllo temporizzato di armi ed equipaggiamenti come missili e razzi.
JCKZQ-13	Il JCKZQ-13M è un controller integrato sigillato a quattro canali di uscita. Ogni canale di ingresso e di uscita è controllato in modo indipendente. Il controller adotta una struttura sigillata realizzata con saldatura a fusione metallica ed è di qualità grado Y. Questo prodotto può essere ampiamente utilizzato nei settori della difesa nazionale, della ricerca scientifica e del controllo industriale ed è adatto per applicazioni come l'accensione di dispositivi pirotecnici nei sistemi d'arma militari e il controllo delle alimentazioni in corrente continua.
