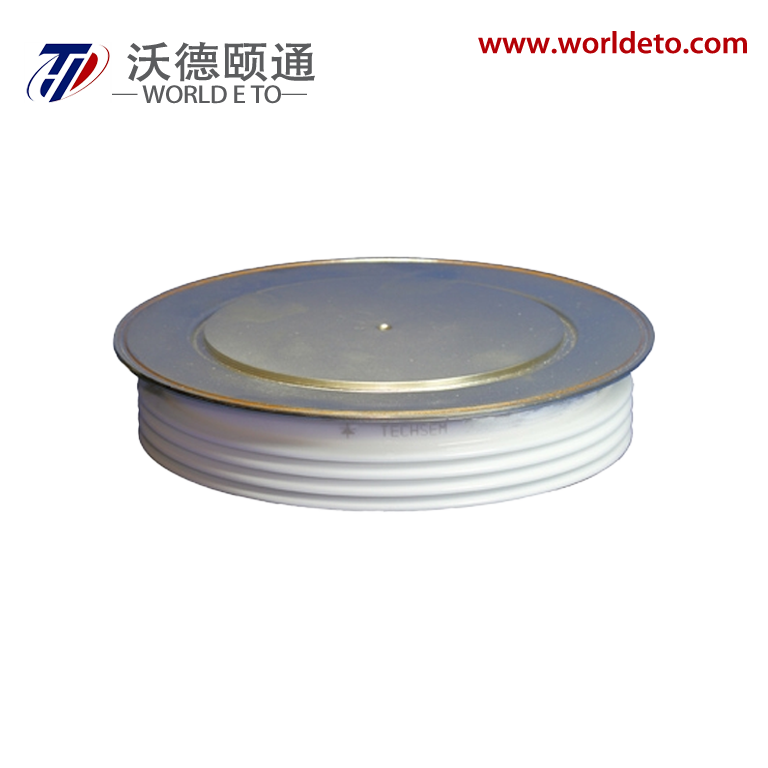

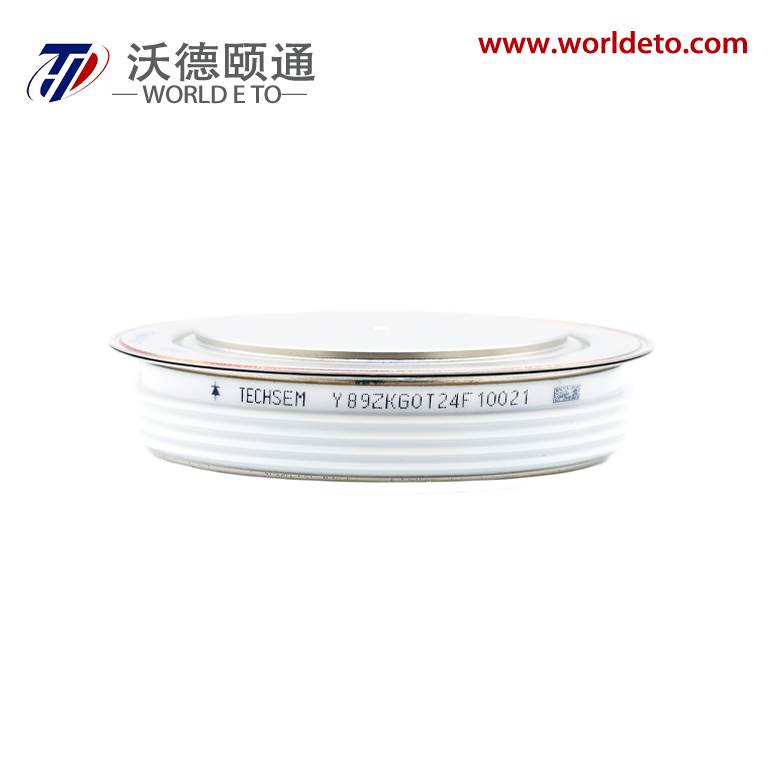

Simbol
|
Karakteristik
|
Kondisi pengujian
|
Tj(℃) |
Nilai |
Unit
|
Min |
TIPE |
Max. |
IF(AV) |
Arus maju rata-rata |
180°gelombang setengah sinus 50Hz Dingin sisi ganda, |
TC=70℃ |
125 |
|
|
2600 |
A |
VRRM |
Tegangan Balik Puncak Berulang |
tp=10ms |
125 |
4000 |
|
5000 |
V |
IRRM |
Arus puncak repetitif |
pada VRRM |
125 |
|
|
120 |
mA |
IFSM |
Arus Maju Lonjakan |
10ms gelombang setengah sinus VR=0.6VRRM |
125
|
|
|
40 |
kA |
I2t |
I2t untuk koordinasi peleburan |
|
|
8000 |
A2s* 103 |
VFO |
Tegangan Ambang |
|
125
|
|
|
1.10 |
V |
rF |
Resistansi kemiringan maju |
|
|
0.47 |
mΩ |
VFM |
Tegangan puncak dalam keadaan hidup |
IFM=5000A, F=70kN |
125 |
|
|
2.60 |
V |
IRM |
Arus pemulihan terbalik |
IFM=2000A, tp=2000μs, di/dt=-60A/μs, VR=50V
|
125
|
|
450 |
|
A |
trr |
Waktu Pemulihan Kembali |
|
15 |
|
μs |
Qrr |
Biaya pemulihan |
|
4300 |
|
μC |
Rth(j-c) |
Resistansi termal Junction ke casing |
Pada 180 °sinus, pendinginan sisi ganda Gaya penjepit 70kN |
|
|
|
0.005 |
℃/W
|
Rth(c-h) |
Resistansi termal casing ke heatsink |
|
|
|
0.0015 |
Fm |
Kekuatan pemasangan |
|
|
63 |
|
84 |
kN |
TSTG |
Suhu yang disimpan |
|
|
-40 |
|
125 |
℃ |
Wt |
Berat |
|
|
|
1390 |
|
g |

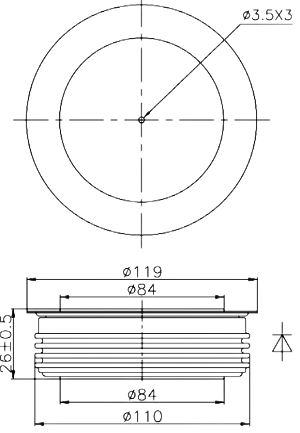

Rangka kerja |
ZT84cT |
