200A,600V~1800V, 229H3/229H3B
Brosur Produk:Unduh
Pengenalan singkat
Modul thyristor pengelasan ,MTC200 ，200A, Pendingin udara ,diproduksi oleh TECHSEM.
VDRM, VRRM |
Tipe & Garis Besar |
|
600V 800V 1000V 1200V 1400V 1600V 1800V |
MTC200-06-229H3/229H3B MTC200-08-229H3/229H3B MTC200-10-229H3/229H3B MTC200-12-229H3/229H3B MTC200-14-229H3/229H3B MTC200-16-229H3/229H3B MTC200-18-229H3/229H3B |
Fitur ：
Aplikasi Tipikal ：
|
Simbol |
Karakteristik |
Kondisi pengujian |
Tj( ℃ ) |
Nilai |
Unit |
||
Min |
TIPE |
Max. |
|||||
IT(AV) |
Arus rata-rata dalam keadaan hidup |
180° gelombang setengah sinus 50Hz Dingin sisi tunggal, Tc=85 ℃ |
125 |
|
|
200 |
A |
IT(RMS) |
Arus on-state RMS |
125 |
|
|
314 |
A |
|
Idrm Irrm |
Arus puncak repetitif |
pada VDRM pada VRRM |
125 |
|
|
40 |
mA |
ITSM |
Arus dalam keadaan hidup lonjakan |
10ms gelombang setengah sinus VR=60%VRRM |
125 |
|
|
4.0 |
kA |
I2t |
I2t untuk koordinasi peleburan |
|
|
80 |
A 2s*10 3 |
||
VTO |
Tegangan Ambang |
|
125 |
|
|
0.70 |
V |
rT |
Resistansi kemiringan dalam keadaan hidup |
|
|
1.11 |
mΩ |
||
VTM |
Tegangan puncak dalam keadaan hidup |
ITM=600A |
25 |
|
|
1.80 |
V |
dv/dt |
Laju kritis kenaikan tegangan off-state |
VDM=67%VDRM |
125 |
|
|
1000 |
V/μs |
di/dt |
Tingkat kritis peningkatan arus pada keadaan aktif |
Sumber gerbang 1.5A tr ≤0.5μs Berulang |
125 |
|
|
200 |
A/μs |
IGT |
Arus pemicu gerbang |
VA= 12V, IA= 1A |
25 |
30 |
|
200 |
mA |
Vgt |
Tegangan pemicu gerbang |
0.6 |
|
2.5 |
V |
||
IH |
Arus penahan |
10 |
|
250 |
mA |
||
IL |
Arus pengunci |
|
|
1000 |
mA |
||
VGD |
Tegangan gerbang non-pemicu |
VDM=67%VDRM |
125 |
|
|
0.2 |
V |
Rth(j-c) |
Resistansi termal Junction ke casing |
Dingin sisi tunggal per chip |
|
|
|
0.16 |
℃ /W |
Rth(c-h) |
Resistansi termal casing ke heatsink |
Dingin sisi tunggal per chip |
|
|
|
0.08 |
℃ /W |
VISO |
Tegangan isolasi |
50Hz,R.M.S,t= 1min,Iiso:1mA(MAX) |
|
3000 |
|
|
V |
|
Fm |
Torsi koneksi terminal(M6) |
|
|
2.5 |
|
4.0 |
Jumlah |
Torsi pemasangan(M6) |
|
|
4.5 |
|
6.0 |
Jumlah |
|
TVj |
Suhu persimpangan |
|
|
-40 |
|
125 |
℃ |
TSTG |
Suhu yang disimpan |
|
|
-40 |
|
125 |
℃ |
Wt |
Berat |
|
|
|
165 |
|
g |

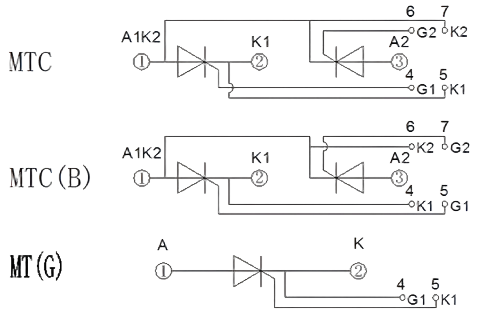

Rangka kerja |
229H3 、229H3B |
||||||
Rangka kerja
