Egyenirányító dióda

Egyenirányító dióda

Főoldal / Termékek / Kapszulatípusú Graetz-egyenirányító / Áramváltó Dioda

Egyenirányító dióda

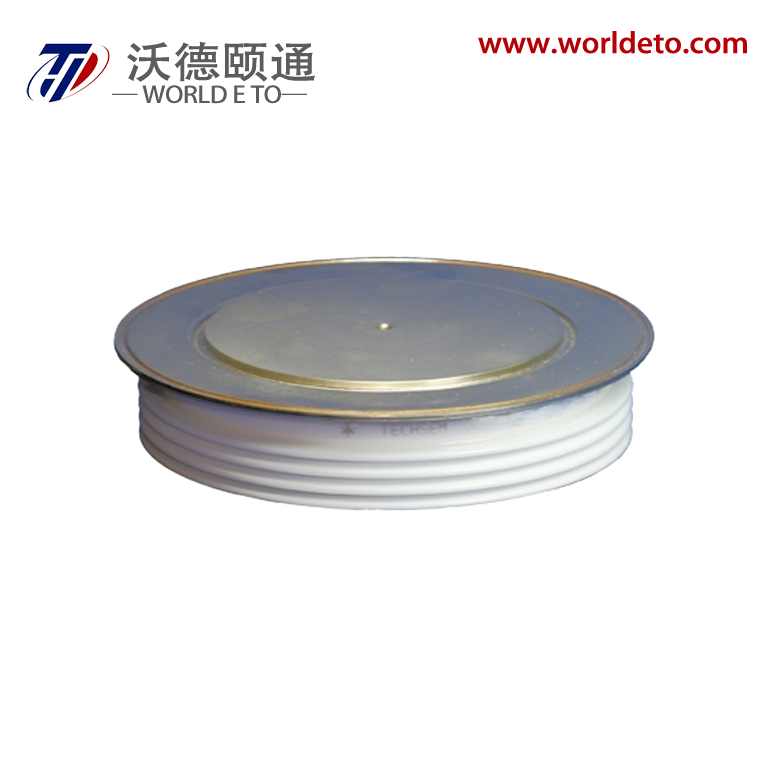

H125ZPR, Kiigazító diódás

H125ZPR, Kiigazító diódás

H125ZPR, Kiigazító diódás

H125ZPR, Kiigazító diódás

H125ZPR, Kiigazító diódás

Rész szám H125ZPR-ZT110c(d)T

Brand:

TECHSEM

Spu:

H125ZPR-ZT110c(d)T

Appurtenance:

Termékkatalógus:LETÖLTÉS

Bevezetés
Az ábrázolás

Bevezetés

Én... _T(AV)

5250A

V. _RRM

5200V 5600V

6000V 6500V

Jellemzők

Alacsony előre irányuló feszültségesés
Magas visszafelé irányuló feszültség
Hermetikus fém házak kerámia szigetelőkkel

Tipikus alkalmazások

Minden célra alkalmas nagy teljesítményű egyenirányító diódák
Nagy teljesítményű ellenálláshegesztő berendezések
Nem szabályozható és félig szabályozható egyenirányítók
Vezérelt egyenirányítók

Szimbólum	A tulajdonságok	A vizsgálati feltételek		Tj( ℃ )	Érték			Egység
Szimbólum	A tulajdonságok	A vizsgálati feltételek		Tj( ℃ )	Min.	Típus	Max.	Egység
IF(AV)	Átlagos előre irányuló áram	180° fél szinuszos hullám 50Hz Kétoldali hűtés,	TC=100 ℃	150			5250	A
VRRM	Ismétlődő csúcs visszafelé feszültség	tp=10ms		150	5100		6500	V.
IRRM	Ismétlődő csúcsáram	vRRM-nél		150			400	mA
IFSM	Túláram Előre Áram	10ms fél szinuszhullám VR=0.6VRRM		150			84	kA
I2t	I2t az olvadási koordinációhoz	10ms fél szinuszhullám VR=0.6VRRM		150			35280	A ²s*10 ⁴
VFO	Küszöbfeszültség			150			0.81	V.
rF	Előre irányuló lejtési ellenállás			150			0.12	mΩ
VFM	Csúcs előre irányuló feszültség	IFM=5000A, F=140kN		25			1.65	V.
Qrr	Behajtási díj	IFM=2000A, tp=4000µs, di/dt=-20A/µs, VR=100V		150		20000		μC
Rth(j-c)	Hőellenállás csatlakozótól a házig	180-nál ° szinusz, dupla oldalon hűtött Rögzítőerő 140kN					0.004	℃ /W
Rth(c-h)	Hőellenállás a ház és a hűtőborda között	180-nál ° szinusz, dupla oldalon hűtött Rögzítőerő 140kN					0.001	℃ /W
FM	Szerelési erő				110		140	kN
Tvj	Kötési hőmérséklet				-40		150	℃
TSTG	Tárolási hőmérséklet				-40		160	℃
Wt	Súly					3420		g
Az ábrázolás	ZT110cT/ ZT110dT

Az ábrázolás
