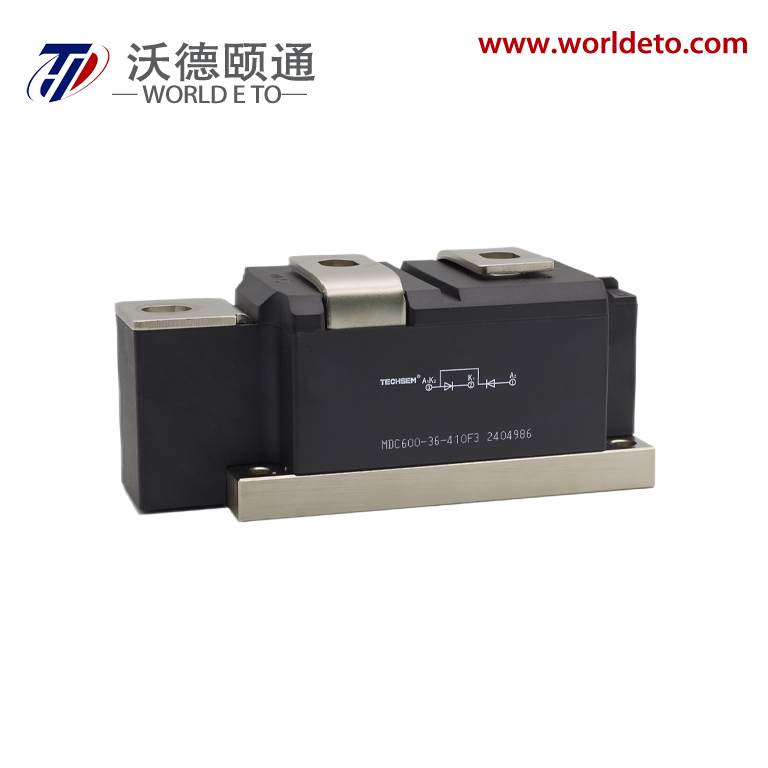

Diodenmodule, MDx600-08-417F2, MDx600-10-417F2, MDx600-12-417F2, MDx600-14-417F2, MDx600-16-417F2, MDx600-18-417F2
Produktbroschüre:HERUNTERLADEN
Funktionen
Typische Anwendungen
VRSM |
VRRM |

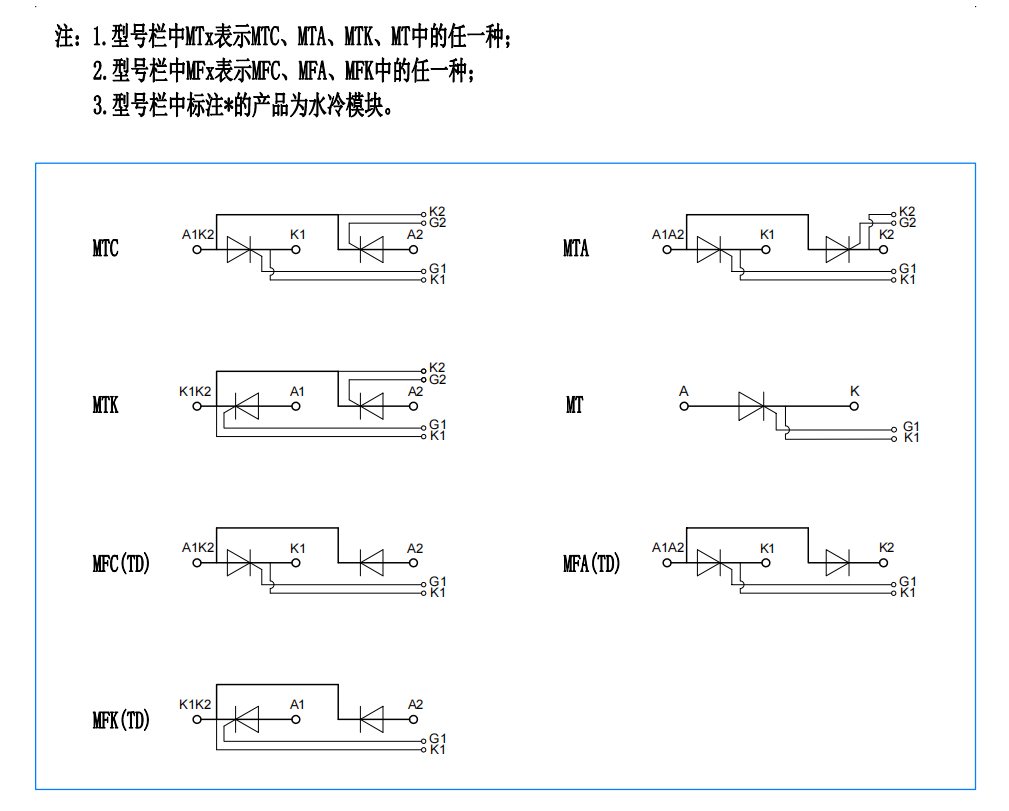

Typ & Umriss |
900V |
800V |
MDx600-08-417F2 |
1100V |
1000V |
MDx600-10-417F2 |
1300V |
1200V |
MDx600-12-417F2 |
1500V |
1400V |
MDx600-14-417F2 |
mit einer Leistung von |
1600V |
MDx600-16-417F2 |
1900V |
1800V |
MDx600-18-417F2 |
|
Symbol |
Eigenschaften |
Prüfbedingungen |
Tj( ℃ ) |
Wert |
Einheit |
||
Min |
TYP |
Max |
|||||
IF(AV) |
Mittlerer Vorwärtsstrom |
180° halbe Sinuswelle 50Hz einseitig gekühlt, TC=100 ℃ |
150 |
|
|
600 |
Ein |
IF (RMS) |
RMS-Vorwärtsstrom |
150 |
|
|
942 |
Ein |
|
IRRM |
Wiederholender Spitzenstrom |
bei VRRM |
150 |
|
|
30 |
mA |
IFSM |
Überspannungsstrom |
10ms halbe Sinuswelle VR=0.6VRRM |
150 |
|
|
19.0 |
kA |
I 2t |
I 2t für die Schmelzsicherung |
|
|
1805 |
Ein 2s*10 3 |
||
VFO |
Schwellenspannung |
|
150 |
|
|
0.75 |
V |
rF |
Vorwärtssteigungswiderstand |
|
|
0.35 |
mΩ |
||
VFM |
Spitzenvorwärtsspannung |
IFM=1500A |
25 |
|
|
1.35 |
V |
Rth(j-c) |
Thermischer Widerstand Verbindung zu Gehäuse |
Bei 180 ° sinus ,Einseitig gekühlt pro Chip |
|
|
|
0.065 |
℃ /W |
Rth(c-h) |
Wärmeleitfähigkeit Gehäuse zu Kühlkörper |
Bei 180 ° sinus ,Einseitig gekühlt pro Chip |
|
|
|
0.024 |
℃ /W |
VISO |
Isolationsspannung |
50Hz, R.M.S, t=1min, Iiso:1mA(max) |
|
3000 |
|
|
V |
|
FM |
Anschlussdrehmoment (M10) |
|
|
|
12.0 |
|
N·m |
Montagedrehmoment (M6) |
|
|
|
6.0 |
|
N·m |
|
T vj |
Junction-Temperatur |
|
|
-40 |
|
150 |
℃ |
Tstg |
Lagertemperatur |
|
|
-40 |
|
125 |
℃ |
Wt |
Gewicht |
|
|
|
775 |
|
g |

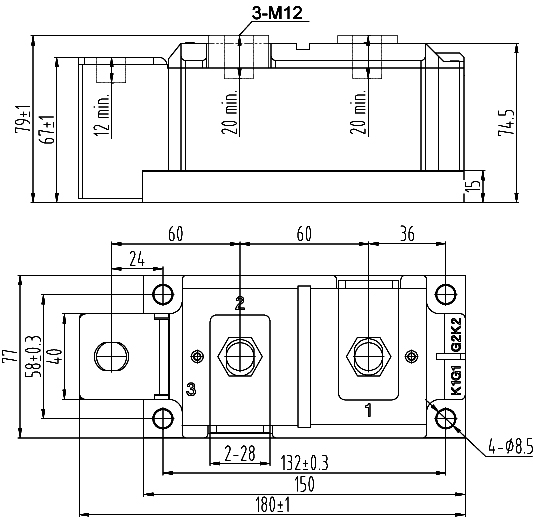

Gliederung |
417F2 |
||||||
