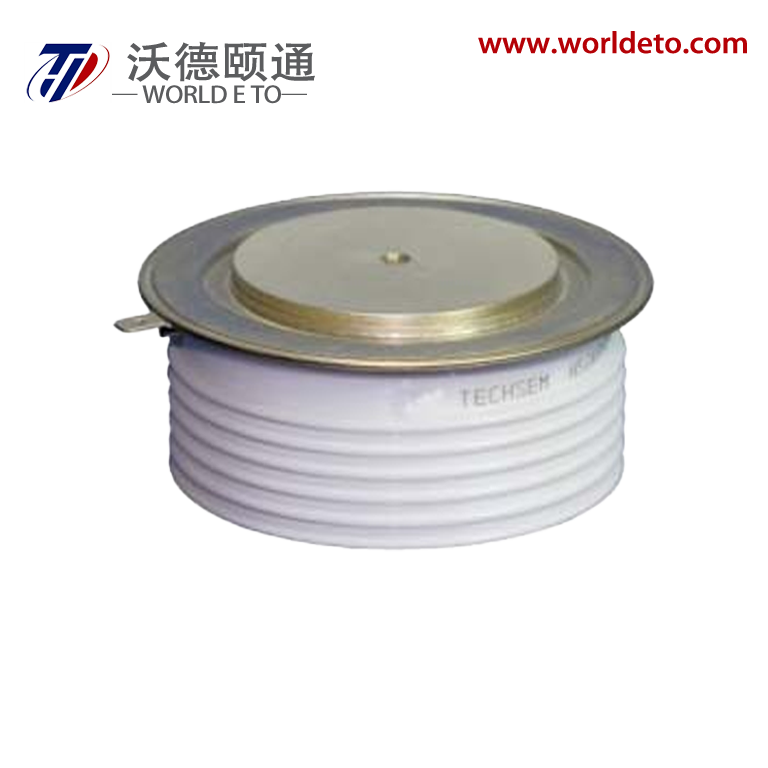

H50KSR,Bi-direktionaler Steuerthyristor

IT(AV)

350A

VDRM, VRRM

5600V 6000V

mit einem Strompegel von

Symbol

Eigenschaften

Prüfbedingungen

Tj( ℃ )

Wert

Einheit

Min

TYP

Max

IT(AV)

Mittlerer Einschaltstrom

180° halbe Sinuswelle 50Hz doppelseitig gekühlt

TC=70 。C

125

350

A

IT(RMS)F

RMS-Strom (Sinuswelle)

Sinuswelle 50Hz

Doppelseitig gekühlt

770

A

VDRM

Wiederholte Spitzenrückwärtsspannung

tp=10ms

125

5600

6500

V

IDRM

Wiederholender Spitzenstrom

bei VDRM

125

200

mA

ITSM

Überschuss-Einschaltstrom

10ms halbe Sinuswelle VR=0.6VRRM

125

4.5

kA

1 t

I2t für Fusionskoordination

101

103A2s

VTO

Schwellenspannung

125

1.25

V

rT

Einschaltsteigungswiderstand

2.20

mΩ

VTM

Spitzeneinschaltspannung

ITM=1000A, F=24kN

25

3.50

V

dv/dt

Kritische Steigrate der Ausschaltspannung

VDM=0.67VDRM

125

200

V/µs

di/dt

Kritische Anstiegsrate des Einschaltstroms

VDM= 67%VDRM

Gate-Puls tr ≤0.5μs IGM=1.5A wiederholend

125

100

A/µs

IGT

Gate-Auslöseström

VA=12V, IA=1A

25

40

350

mA

- Ich weiß.

Gate-Auslösespannung

0.8

3.5

V

IH

Haltestrom

20

400

mA

IL

Haltestrom

500

mA

VGD

Nicht-auslösende Gate-Spannung

VDM=67%VDRM

125

0.3

V

Rth(j-c)

Thermischer Widerstand Verbindung zu Gehäuse

Doppelseitig gekühlt Klemmkraft 24kN

0.045

。C /W

Rth(c-h)

Wärmeleitfähigkeit Gehäuse zu Kühlkörper

0.008

FM

Montagekraft

19

26

kN

Fernsehen

Junction-Temperatur

-40

125

。C

Tstg

Lagertemperatur

-40

140

。C

Wt

Gewicht

440

g

Gliederung

KS50dT
