Kurze Einführung
IGBT-Modul , hergestellt von STARPOWER. 1200V 1200A.
Merkmale
-
Niedrige VCE(sat) Graben IGBT tECHNOLOGIE
- 10μs Kurzschlussfähigkeit
-
VCE (Sat) mit positiv temperatur koeffizient
- Niedrige Induktivitätsgehäuse
- Schnelle & sanfte Rückwärtsrekuperation antiparallele FWD
- AlSiC Grundplatte für hohe Leistungszyklusfähigkeit
- AlN Substrat für niedrigen thermischen Widerstand
Typisch Anwendungen
- Hochleistungswandler
- Motorantriebe
- AC-Inverter-Antriebe
Absolut Maximum Kennwerte T C =25 ℃ es sei denn sonstige angegeben
Symbol |
Beschreibung |
Die GD1200SGT120A3S |
Einheiten |
V CES |
Spannung zwischen Kollektor und Emitter |
1200 |
V |
V GES |
Spannung des Tor-Emitters |
±20 |
V |
I C |
Kollektorstrom @ T C =25 ℃
@ T C =80 ℃
|
2100
1200
|
A |
I CM |
Pulsierter Kollektorstrom t p =1 ms |
2400 |
A |
I K |
Diode kontinuierlich vorwärts rent |
1200 |
A |
I FM |
Diodenmaximaler Vorwärtsstrom t p =1ms |
2400 |
A |
P D |
Maximalleistung Ablösung @ T j =1 75℃ |
7.61 |
kW |
T jmax |
Maximale Junction-Temperatur |
175 |
℃ |
T Stg |
Lagertemperatur Reichweite |
-40 bis +125 |
℃ |
V ISO |
Isolationsspannung RMS,f=50Hz,t=1 min |
2500 |
V |
Montage Drehmoment |
Signalterminal-Schraube:M4 |
1.8 bis 2.1 |
|
Leistungsanschluss-Schraube:M8 |
8.0 bis 10 |
N.M |
Montageschraube:M6 |
4.25 bis 5.75 |
|
Elektrische Eigenschaften von IGBT T C =25 ℃ es sei denn sonstige angegeben
Ausschaltmerkmale
Symbol |
Parameter |
Prüfbedingungen |
Min. |
- Das ist typisch. |
Max. |
Einheiten |
V (BR )CES |
Kollektor-Emitter
Durchschlagsspannung
|
T j =25 ℃ |
1200 |
|
|
V |
I CES |
Sammler Schnitt -Aus
Aktuell
|
V CE = V CES ,V GE =0V, T j =25 ℃ |
|
|
5.0 |
mA |
I GES |
Gate-Emitter-Leckstrom Aktuell |
V GE = V GES ,V CE =0V, T j =25 ℃ |
|
|
400 |
nA |
Einschaltmerkmale
Symbol |
Parameter |
Prüfbedingungen |
Min. |
- Das ist typisch. |
Max. |
Einheiten |
V GE (th ) |
Gate-Emitter-Schwelle Spannung |
I C =48 mA ,V CE = V GE , T j =25 ℃ |
5.0 |
5.8 |
6.5 |
V |
V CE(sat)
|
Kollektor zu Emitter
Sättigungsspannung
|
I C = 1200A,V GE =15V, T j =25 ℃ |
|
1.70 |
2.15 |
V
|
I C = 1200A,V GE =15V, T j =125 ℃ |
|
2.00 |
|
Schaltmerkmale
Symbol |
Parameter |
Prüfbedingungen |
Min. |
- Das ist typisch. |
Max. |
Einheiten |
t d (auf ) |
Verzögerungszeit der Einleitung |
V CC =600V,I C =1200A,
R Gon =1.8Ω, R Goff =0.62Ω, V GE =±15V,T j =25 ℃
|
|
550 |
|
nS |
t r |
Aufstiegszeit |
|
230 |
|
nS |
t d (aus ) |
Ausschalten Verzögerungszeit |
|
830 |
|
nS |
t k |
Herbstzeit |
|
160 |
|
nS |
E auf |
Einschalten Schaltvorgang Verlust |
|
/ |
|
mJ |
E aus |
Ausschaltsteuerung Verlust |
|
/ |
|
mJ |
t d (auf ) |
Verzögerungszeit der Einleitung |
V CC =600V,I C = 1200A,
R Gon = 1.8Ω,R Goff =0.62Ω, V GE =±15V,T j =125 ℃
|
|
650 |
|
nS |
t r |
Aufstiegszeit |
|
240 |
|
nS |
t d (aus ) |
Ausschalten Verzögerungszeit |
|
970 |
|
nS |
t k |
Herbstzeit |
|
190 |
|
nS |
E auf |
Einschalten Schaltvorgang Verlust |
|
246 |
|
mJ |
E aus |
Ausschaltsteuerung Verlust |
|
189 |
|
mJ |
C ies |
Eingangskapazität |
V CE =25V,f=1Mhz,
V GE =0V
|
|
85.5 |
|
nF |
C - Die |
Ausgangskapazität |
|
4.48 |
|
nF |
C res |
Rückübertragungs-
Kapazität
|
|
3.87 |
|
nF |
I SC
|
SC-Daten
|
t P ≤ 10 μs, V GE =15 V,
T j =125 °C,
V CC =900V, V CEM ≤ 1200 V
|
|
4800
|
|
A
|
R Gint |
Interner Gate
Widerstand
|
|
|
1.9 |
|
ω |
L CE |
Streuinduktivität |
|
|
15 |
|
nH |
R CC’+EE’
|
Modul Blei
Widerstand,
Anschluss zu Chip
|
|
|
0.10
|
|
mΩ
|
Elektrische Eigenschaften von Diode T C =25 ℃ es sei denn sonstige angegeben
Symbol |
Parameter |
Prüfbedingungen |
Min. |
- Das ist typisch. |
Max. |
Einheiten |
V K |
Diodenvorwärts
Spannung
|
I K = 1200A |
T j =25 ℃ |
|
1.65 |
2.05 |
V |
T j =125 ℃ |
|
1.65 |
|
Q r |
Wiederhergestellt
Ladevorgang
|
I K = 1200A,
V R =600V,
R Gon =0.6Ω,
V GE =-15V
|
T j =25 ℃ |
|
112 |
|
μC |
T j =125 ℃ |
|
224 |
|
I RM |
Spitzenrückwärts
Rückgewinnungsstrom
|
T j =25 ℃ |
|
850 |
|
A |
T j =125 ℃ |
|
1070 |
|
E erklärungen |
Rückwärtswiederherstellung Energie |
T j =25 ℃ |
|
48.0 |
|
mJ |
T j =125 ℃ |
|
96.0 |
|
Thermische Eigenschaften ics
Symbol |
Parameter |
- Das ist typisch. |
Max. |
Einheiten |
R θ JC |
Junction-to-Case (pro IGB T) |
|
19.7 |
K/kW |
R θ JC |
Verbindung zum Gehäuse (pro D) (in der Regel |
|
31.3 |
K/kW |
R θ CS |
Fall-zu-Senk (Leitfett-Anwendung) (Lügen) |
8 |
|
K/kW |

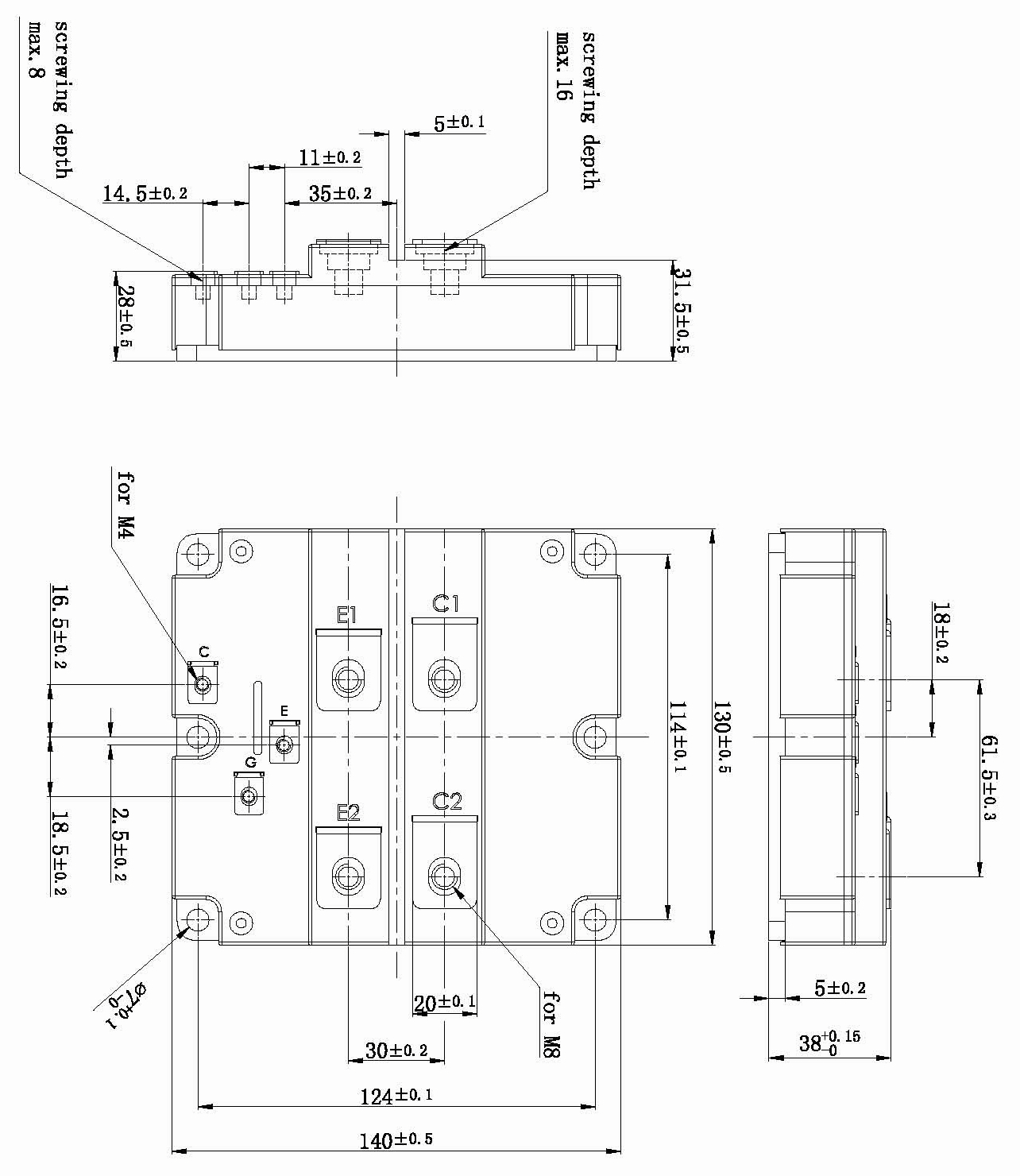

Gewicht |
Gewicht Modul |
1050 |
|
g |
