CM6511 200 mA, geräuscharm, geringe Spannungsabfall, negative Spannung, geringer Stromverbrauch, LDO

Überblick
Die CM6511-Serie umfasst mikrostromsparende, geräuscharme Spannungsregler mit geringer Durchlassspannung für negative Ausgangsspannungen, die einen Ausgangsstrom von 200 mA bei einer typischen Dropout-Spannung von 200 mV liefern können. Sie zeichnen sich durch einen typischen Ruhestrom von 45 μA im Betrieb und 2,6 μA im Abschaltmodus aus, was sie ideal für batteriebetriebene Anwendungen macht.

Diese Bauelemente bieten eine geringe Ausgangsgeräuschleistung. Mit einem externen Bypass-Kondensator von 0,01 μF kann das Ausgangsrauschen im Frequenzbereich von 10 Hz bis 100 kHz auf 20 μVeff reduziert werden. Die CM6511-Serie arbeitet stabil mit kleinen keramischen Kondensatoren und bleibt auch bei einer Ausgangskapazität von nur 4,7 μF stabil.

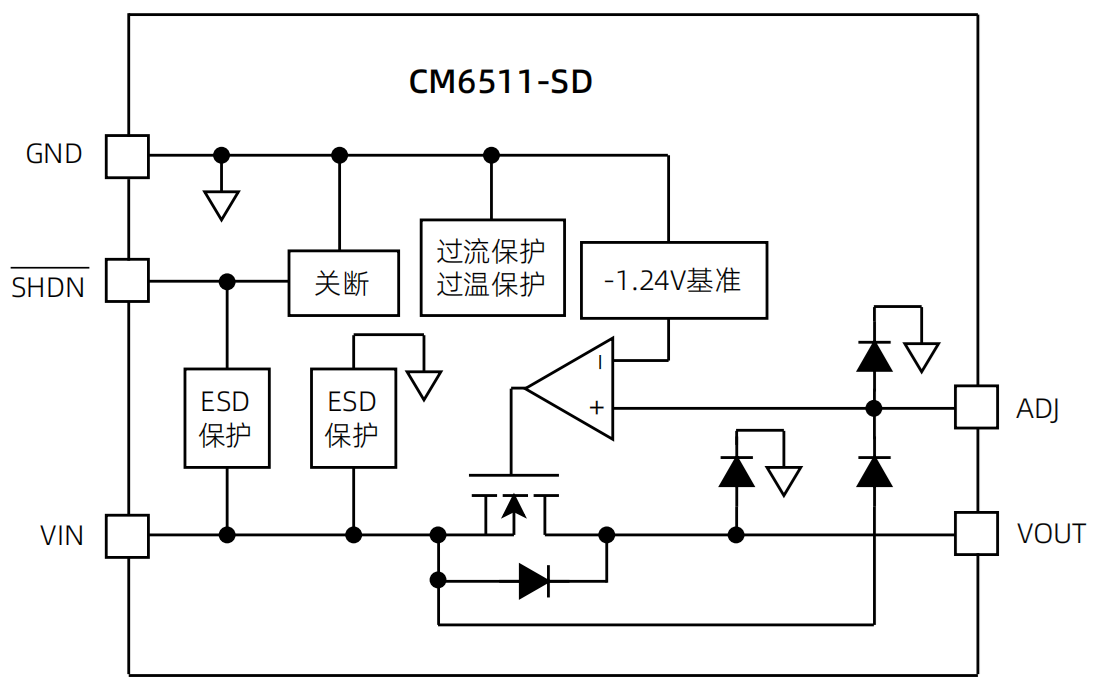

Die integrierte Schutzschaltung umfasst Strombegrenzung und thermische Abschaltung.

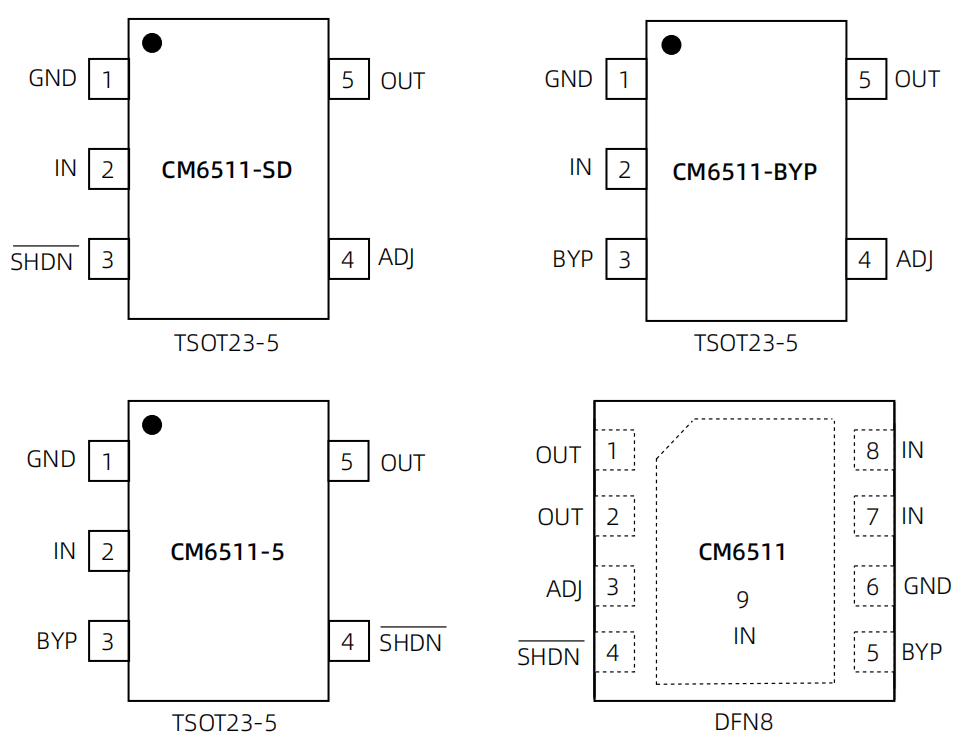

Die Serie besteht aus vier Produktvarianten: Der CM6511-5 bietet eine feste –5-V-Ausgangsspannung, während die CM6511-SD, CM6511-BYP und CM6511 eine programmierbare Ausgangsspannung basierend auf einer –1,24-V-Referenzspannung unterstützen.

Die CM6511-5, CM6511-SD und CM6511-BYP werden im TSOT23-5-Gehäuse geliefert, während die CM6511 im DFN-8-Gehäuse erhältlich ist. Alle Versionen sind für den Betriebstemperaturbereich von –40 °C bis +125 °C spezifiziert.

Merkmale

• Geringes Ausgangsrauschen: 20 μVrms (10 Hz bis 100 kHz)
• Geringer Ruhestrom: 45 μA
• Geringe Dropout-Spannung: 200 mV
• Ausgangsstrom: 200 mA
• Feste Ausgangsspannung: –5 V
• Weiter Eingangsspannungsbereich: –4 V bis –28 V
• Einstellbarer Ausgangsbereich: –1,24 V bis –28 V + VDO
• Ruhestrom im Abschaltmodus: 2,6 μA
• Abschaltsignal mit positiver oder negativer Logik
• Strombegrenzung und thermischer Schutz
• Gehäuseoptionen: TSOT23-5 (2,9 mm × 1,6 mm) und DFN-8 (3 mm × 3 mm)

Anwendungen

• Batteriebetriebene Messgeräte
• Geräuscharme Spannungsregelung für störanfällige Geräte
• Ergänzung der negativen Leitung für positive Spannungsregler

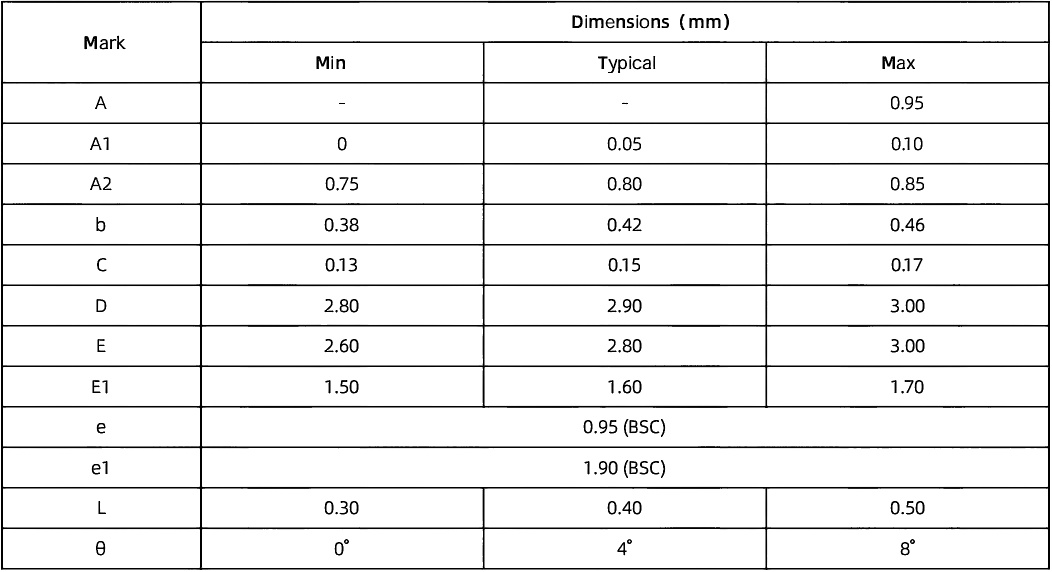

TSOT23-5

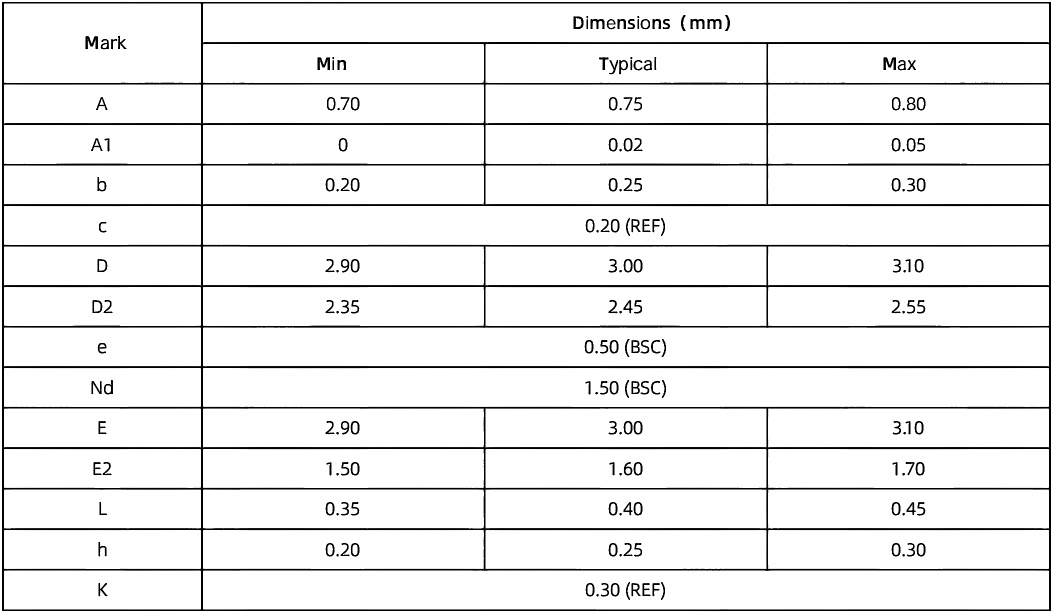

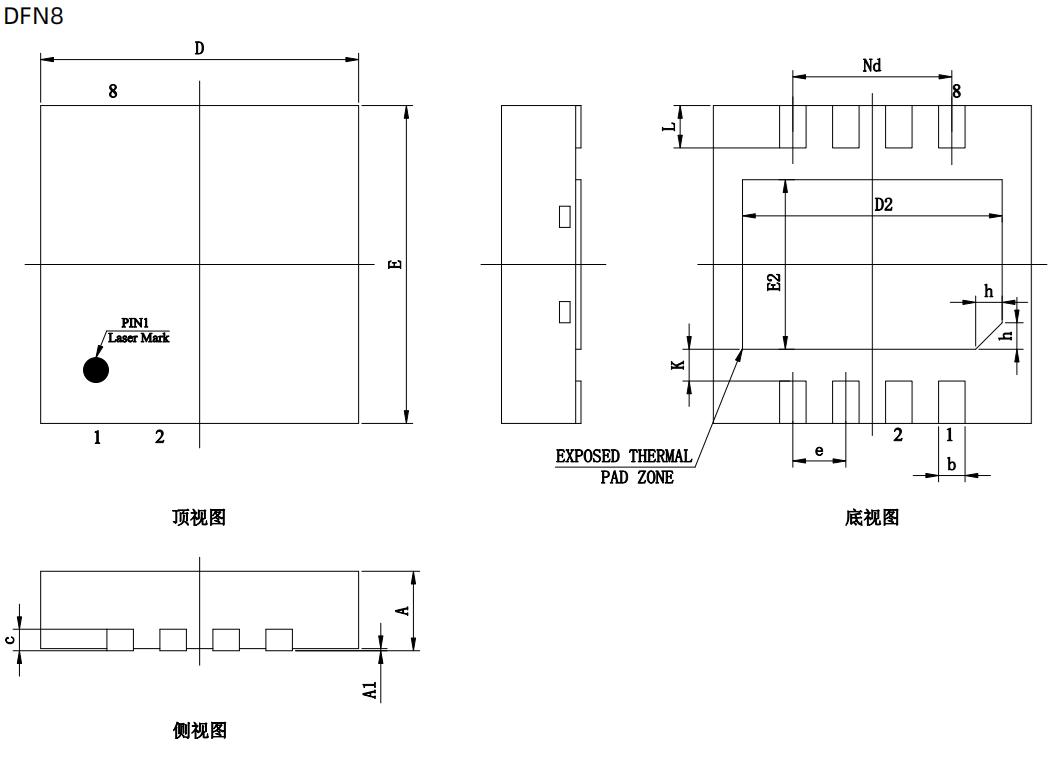

DFN8
