Kurze Einführung
1700V 1200A IGBT-Modul , Einzelschalter-IGBT-Module von CRRC. Weit verbreitet in Bereichen wie Traktionsantriebe und Motorsteuerungen.
Das Produkt zeichnet sich durch stabile Qualität und hohe Zuverlässigkeit aus.
Schlüsselparameter
V CES |
1700 |
V |
V CE (sitz ) |
(typisch) |
1.80 |
V |
I C |
(Max) |
1200 |
A |
I C ((RM) |
(Max) |
2400 |
A |
Typisch Anwendungen
- Traktionsantriebe
- Motorsteuerungen
-
Hoch Zuverlässigkeit Wechselrichter
Merkmale
-
AlSiC Basis
-
KI Substrate
-
Hoch Thermal Cycling Fähigkeit
-
10μ s Kurz SCHALTUNG Widerstand leisten.
Absolute Höchstmenge Kennwerte
(Symbol) |
(Parameter) |
(Prüfbedingungen) |
(Wert) |
(Einheit) |
VCES |
Spannung zwischen Kollektor und Emitter |
V GE = 0V, TC= 25℃ |
1700 |
V |
V GES |
Spannung des Tor-Emitters |
TC= 25 ℃ |
± 20 |
V |
I C |
Sammler-Emitterstrom |
TC = 75℃ |
1200 |
A |
I C ((PK) |
Spitzenstrom des Kollektors |
t P=1 ms |
2400 |
A |
P max |
Max. Transistorenleistungsabbau |
Tvj = 150 。C, TC = 25 ℃ |
5.68 |
kW |
1t |
Diode I 2t |
Die Prüfungen werden in der Regel in einem anderen Mitgliedstaat durchgeführt. ℃ |
130 |
kA2s |
|
Schnüren
|
Isolationsspannung pro Modul |
(Gemeinsame Endpunkte zur Unterplatte)
AC RMS,1 min, 50Hz,TC= 25 ℃
|
4000 |
V |
Q PD |
Teilweise Entladung pro Modul |
Die Größe der Verpackung ist: Die Anlage ist in der Lage, die Anlage zu verarbeiten. ℃ |
10 |
pC |
Schaltungsstruktur
Gliederung
Gut ausgestattetes Labor
Wir verfügen über ein gut ausgestattetes Labor zur Prüfung und kontrollieren streng die Qualität unserer produkte . Dies gewährleistet, dass die Qualifikationsrate der von uns gelieferten Produkte 100 % erreicht.

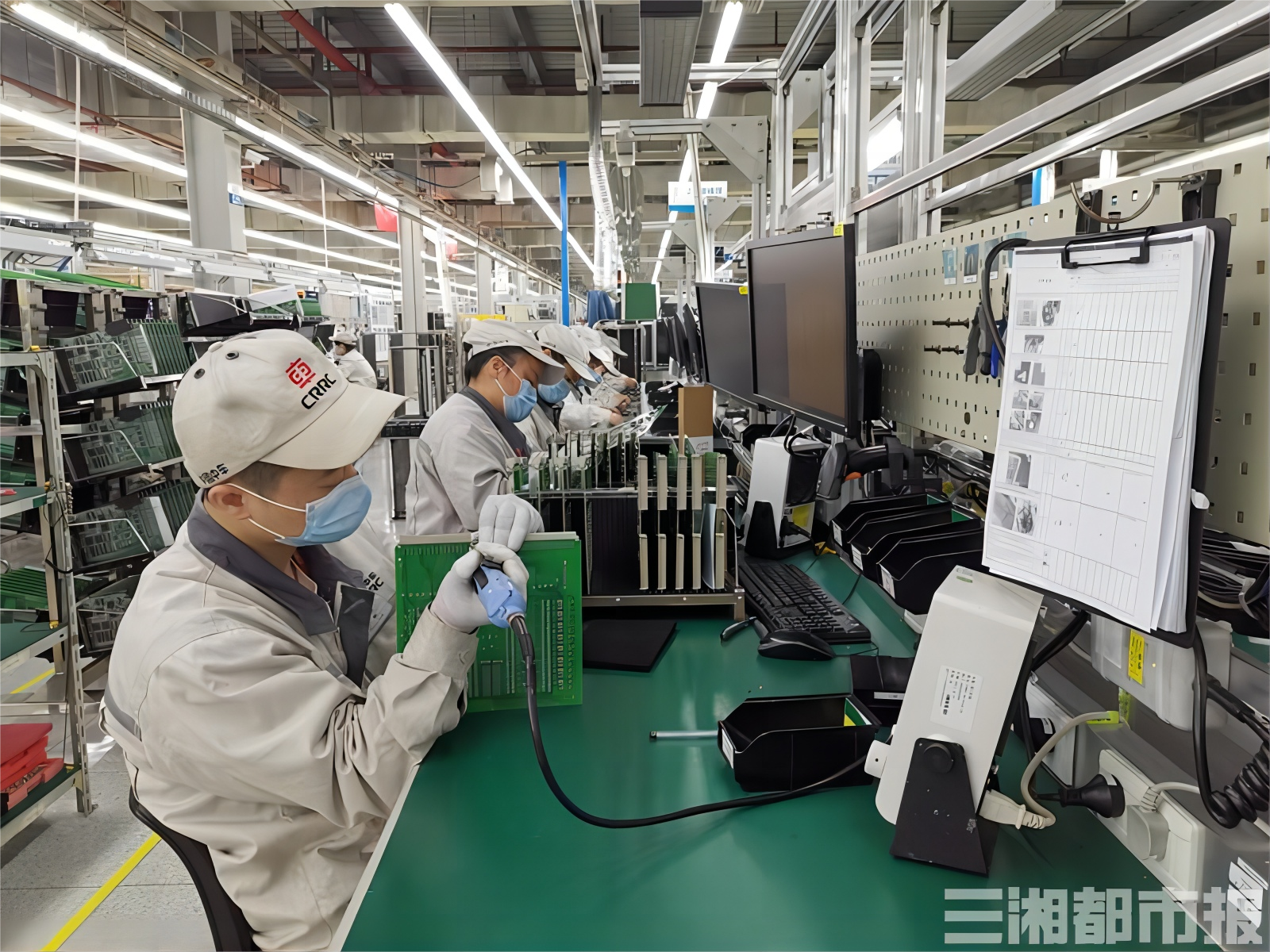

Automatisierte moderne Fabrik
Die moderne automatisierte Fabrik stellt sicher, dass alle Leistungsindikatoren unserer Produkte hochgradig konsistent sind und die Unterschiede zwischen den Parametern jedes Produkts so gering wie möglich gehalten werden. Dies garantiert nicht nur die Zuverlässigkeit und Einheitlichkeit unserer Produkte, sondern ist auch eine wichtige Voraussetzung für den sicheren und zuverlässigen Betrieb der Anlagen unserer Kunden.
Ausreichende Produktionskapazität
Die starke Gesamtstärke des Herstellers und ausreichende Produktionskapazitäten gewährleisten die termingerechte Lieferung jeder Bestellung.
Anwendungsfall:
Fallstudie: Einsatz des CRRC TIM1200DDM17-TSA000 IGBT-Leistungsmoduls im Traktionsantriebssystem der U-Bahn
Projektübersicht
Projektname : Elektrifizierungsmodernisierung der U-Bahnlinie 12 der Metropole
Standort : Südostasiatische Megastadt
Anwendungsbereich : Nachrüstung von 42 Triebwagenverbänden mit Traktionssteuergeräten der nächsten Generation (TCUs)
Wichtiges Ziel : Erreichen von ≥98,5 % Energieeffizienz und Reduzierung der Wartungskosten über den Lebenszyklus um 30 %
Technische Lösung
Die TIM1200DDM17-TSA0 1700V/1200A Dual-IGBT-Module von CRRC wurden als zentrale Schaltbauelemente in der 3-Stufen-NPC-(Neutral Point Clamped)-Traktionskonverter-Topologie eingesetzt. Jede TCU integriert 12 Module, konfiguriert als:
- 8 Module parallel für den Haupttraktionsinverter (Ansteuerung von 4 x 250 kW Permanentmagnet-Synchronmotoren)
- 4 Module für den Hilfskonverter und die Rekuperationsbremsregelung
Betriebsleistungs-Kennzahlen
-
Energieeffizienz
- Rekuperationswirkungsgrad: 42,7 % (gegenüber 28,3 % des Legacy-Systems)
- Inverter-Wirkungsgrad: 99,1 % bei Volllast (EN 50597 zertifiziert)
-
Zuverlässigkeitsdaten (nach 18 Monaten/120.000 km Betrieb)
- Keine Modulfehler bei insgesamt 504 eingesetzten Einheiten
- Stabilität der Sperrschichttemperatur: ΔTj <15 °C während der Temperaturwechseltests
-
EMV-Leistung
- Leitungsgebundene Emissionen: 6 dB unterhalb der Grenzwerte nach EN 50121-3-2
- Reduziertes Schleppgeräusch: 40 % weniger im Vergleich zur vorherigen Si-basierten Lösung
Systemintegrationsvorteile
-
Platzersparnis : 35 % Reduktion des TCU-Schrankvolumens aufgrund kompakter Modulabmessungen (140 mm x 130 mm x 38 mm)
-
Wartungsreduktion : Integrierte NTC-Temperatursensoren ermöglichen vorausschauende Wartung und reduzieren Wartezeiten bei Inspektionen um 65 %
-
Lärmmminderung : Optimierter Gate-Treiber (Vge = ±15 V) reduziert akustische Geräusche auf 72 dB(A) bei 1 m Abstand
Fazit
Das TIM1200DDM17-TSA0 demonstriert die Fähigkeit von CRRC, bahnzertifizierte Leistungshalbleiter zu liefern, die den folgenden Normen entsprechen:
- IEC 61287-1 Traktionsumrichternormen
- EN 50641:2021 Homologationsanforderungen
- 25-jährige Konstruktionslebensdauer unter metrotypischen Einsatzprofilen
Diese Implementierung setzte einen neuen Standard für Metro-Antriebssysteme in der ASEAN-Region, wobei der Betreiber CRRC-Module für alle zukünftigen Flottenerweiterungen genehmigte.
