MDS300، وحدة جسر تقويم ثلاثي الطور

800V~2000V, 418Y5

Brand:
تكنولوجيا SEM
Spu:
MDS300
Appurtenance:

كتيب المنتج:حمل

  • مقدمة
مقدمة

مقدمة موجزة

وحدات جسر التسخيم ثلاثي الأطوار ,MDS300 ,تم إنتاجه بواسطة TECHSEM .

VRRM

النوع والمخطط

800 فولت

1000V

1200 فولت

1400V

1600V

1800V

2000 فولت

MDS300-08-418Y5

MDS300-10-418Y5

MDS300-12-418Y5

MDS300-14-418Y5

MDS300-16-418Y5

MDS300-18-418Y5

MDS300-20-418Y5

المميزات

  • قاعدة تركيب معزولة 2500V~
  • تقنية اللحام باللحام مع زيادة قدرة دورة الطاقة
  • توفير المساحة والوزن

التطبيقات النموذجية

  • عاكس
  • التدفئة بالتحكم
  • ساطور

الرمز

الخصائص

ظروف الاختبار

Tj( )

القيمة

وحدة

دقيقة

نوع

ماكس

إي أو

تيار الخروج المتردد

دارة التصحيح الكامل ثلاثي الطور، TC= 100°C

150

300

أ

إدارة التداول

تيار الذروة المتكرر

عند VRRM

150

30

م.أ.

إيف إم إم

تيار الذروة الأمامي

10 ملم نصف موجة الصينوس VR=0

150

4.75

kA

I2t

I2t لتنسيق الفيوز

112

103أ 2س

VFO

الجهد الحدودي

150

0.90

الخامس

rF

مقاومة الميل الأمامي

0.88

VFM

جهد الذروة الأمامي

IFM=300A

25

1.40

الخامس

Rth(j-c)

المقاومة الحرارية من الوصلة إلى العلبة

سائل من جانب واحد

لكل دايود

0.33

/W

إجمالي

0.055

/W

فيزو

فولتاج العزل

50Hz,R.M.S,t= 1min,Iiso:1mA(MAX)

2500

الخامس

فم

عزم ربط الطرف (M6)

4.5

6.0

ن·م

عزم الدوران للاتصال بالجهاز الرئيسي ((M8)

10.0

12.0

ن·م

عزم الدوران التثبيت ((M5)

2.5

4.0

ن·م

TSTG

درجة حرارة التخزين

-40

125

و

الوزن

480

g

المخطط

418Y5

المخطط

مخطط الدائرة المكافئة

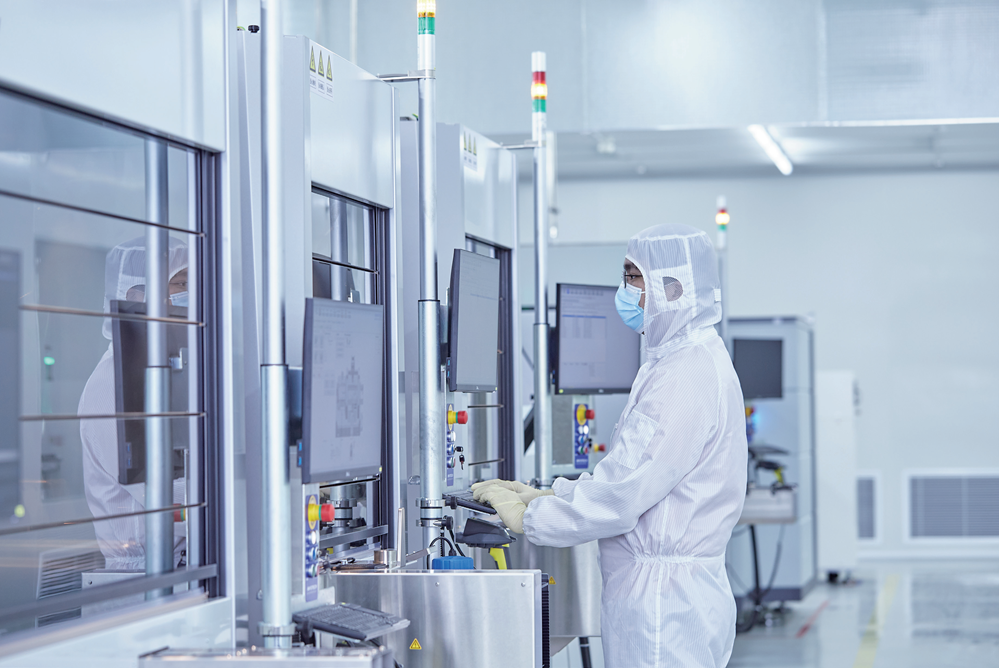

مختبر مجهز جيدًا

لدينا مختبر مجهز جيدًا لإجراء الاختبارات والتحكم الصارم في جودة منتجاتنا المنتجات .وهذا يضمن وصول نسبة منتجاتنا المؤهلة التي نسلمها للعملاء إلى 100%

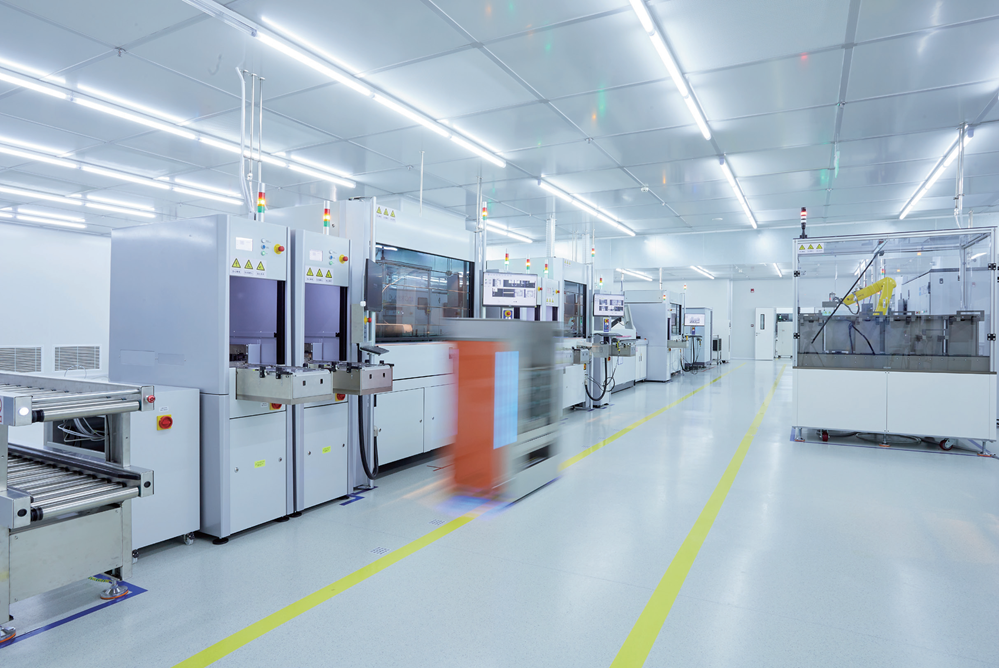

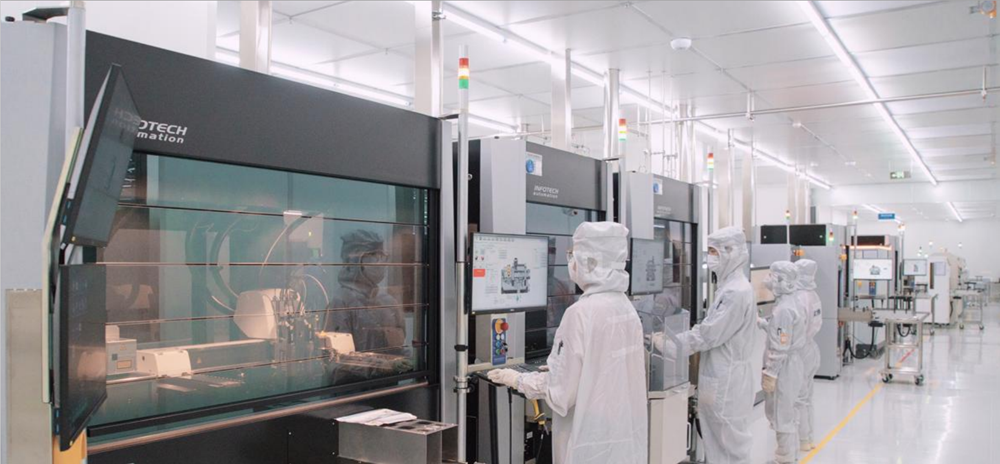

مصنع حديث آلي

تُسهم المصنع الآلي الحديث في ضمان توافق عالٍ لجميع مؤشرات الأداء الخاصة بمنتجاتنا، مع تقليل الفروق في مواصفات كل منتج قدر الإمكان. ويساهم هذا ليس فقط في ضمان موثوقية وثبات منتجاتنا، بل يُعد أيضًا ضمانًا مهمًا لتشغيل معدات العملاء بشكل آمن وموثوق.


生产车间2-缩小(e4332fadff).png 生产车间3-缩小(22c1f2fe52).png生产车间4-缩小.png

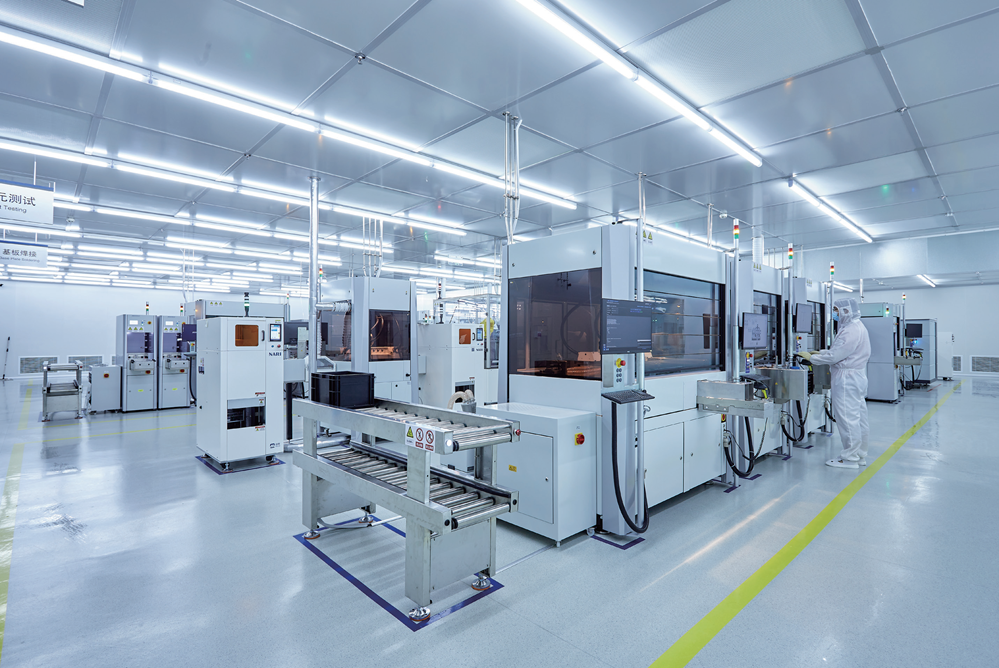

سعة إنتاجية كافية

تضمن قوة المصنّع وسعة إنتاجه الكبيرة التسليم في الوقت المحدد لكل طلبية.


حالة التطبيق

جسر مقوم MDS300 في محركات التيار المستمر الصناعية

1. الملخص التنفيذي

تتناول هذه الدراسة حالة تنفيذًا ناجحًا لجسر المقوم MDS300 من قبل شركة كبرى تُصنّع محركات تردد متغيرة صناعية (VFDs). كانت الشركة تواجه مشكلات في موثوقية المرحلة الخاصة بمقوم الدخل في محركاتها عالية الأداء، وخاصةً تلك التي تتطلب وظيفة الفرملة الديناميكية. وباستبدالها بجهاز MDS300، تمكنت الشركة من تحسين موثوقية النظام وتقليل معدلات الفشل وتحقيق أداء أفضل في التطبيقات الصعبة.

2. ملف العميل وتحدي التطبيق

العميل، وهو شركة ألمانية معروفة تُصنّع محركات تيار متردد لتطبيقات مناولة المواد وأنظمة الناقلات، تصمم محركات تردد متغيرة (VFDs) يجب أن تتحمل دورات متكررة من الإيقاف والتشغيل والتباطؤ السريع.

التحدي الأساسي:
أثناء التباطؤ السريع، يعمل المحرك كمولد، مما يضخ الطاقة مرة أخرى إلى حافلة التيار المستمر في المحرك. هذا يؤدي إلى ارتفاع خطير في جهد حافلة التيار المستمر. ولحماية النظام، يتم استخدام دائرة مقطّع الفرامل. تقوم هذه الدائرة بتفعيل مقاومة الفرامل لتبديد الطاقة الزائدة على شكل حرارة.

إن المكون الحاسم في قلب هذه الدائرة المقطّعة هو جسر مقوم قوي. كانت جسور المقوم الخاصة بالمورد السابق للعميل تفشل تحت الإجهاد الحراري والكهربائي الشديد، مما يؤدي إلى:

  • دوائر قصر كارثية تسبب أعطال في وحدة الدفع.
  • وقت التوقف على خطوط الناقل الحرج.
  • مطالبات ضمان مرتفعة وصدمات سمعة.

لقد احتاجوا إلى جسر مقوم قادر على تحمل التيارات الزائدة العالية، ويتمتع بأداء ممتاز في التغيرات الحرارية، ويقدم موثوقية متفوقة.

3. الحل: دمج جسر المقوم MDS300

اقترحنا استخدام MDS300 كبديل مباشر للمكون الحالي لديهم. تؤدي مواصفاته معالجة مباشرة لمشاكلهم الرئيسية.

الدور في النظام:
في تصميم نظام الدفع الخاص بالعميل، تم تركيب MDS300 في موضعين رئيسيين:

تصحيح الإدخال القياسي: تحويل جهد التيار المتردد إلى تيار مباشر لحافلة الطاقة الرئيسية.

دارة المقاومة الكهربائية للفرملة: تم تركيب MDS300 مباشرة قبل IGBT (ترانزستور مزدوج قطبي عازل للبوابة) الذي يقوم بتشغيل مقاومة الفرملة. دوره هو ضمان قطبية الجهد الكهربائي على المقاومة صحيحة، مما يسمح بتبديد الطاقة بشكل فعال وآمن.

سبب اختيار MDS300:

  • القدرة العالية على تحمل تيار الذروة (IFSM = 300A): هذه كانت العامل الحاسم. يمكن لجهاز MDS300 تحمل التيارات الكبيرة والقصيرة المفاجئة عند تنشيط الدائرة لأول مرة دون حدوث تدهور.
  • مقاومة حرارية منخفضة: تضمن المقاومة الحرارية المنخفضة (Rth(j-mb)) انتقال الحرارة بكفاءة بعيدًا عن رقاقة السيليكون إلى مشتت الحرارة، ومنع حدوث ارتفاع غير متحكم به في درجة الحرارة، وهي سبب شائع للفشل في السابق.
  • نطاق درجة الحرارة التشغيلية الصناعية (Tj = -40 إلى +150°م): يضمن تشغيلًا مستقرًا حتى في البيئات الصناعية الحارة داخل خزانة الدفع.
  • جهد العزل العالي (≥2500 فولت تيار متردد): يوفر هامش أمان حيوي، ويمنع حدوث أي ماس كهربائي مع هيكل النظام.
  • البناء المتين: تم تصميم التغليف القياسي الصناعي (GBJ) ليتحمل البيئات ذات الاهتزازات العالية التي تتميز بها الإعدادات الصناعية.

4. التنفيذ التقني والنتائج

التنفيذ:
أجرى العميل اختبارات مكثفة على الطاولة، مقارنةً بين MDS300 والمكون الحالي لديهم. وقد شملت الاختبارات محاكاة أسوأ السيناريوهات، بما في ذلك أحداث الكبح عالية الطاقة بشكل متكرر.

نتائج قابلة للقياس:
وبعد فترة التحقق التي استمرت 6 أشهر والتطبيق الكامل في الإنتاج، أفاد العميل بما يلي:

انخفاض بنسبة 99.8% في حالات الفشل الميدانية: تم تقريبًا القضاء على حالات الفشل المتعلقة بجسر التقويم في دائرة القطع.

زيادة في متوسط الوقت بين حالات الفشل (MTBF): تحسنت موثوقية وحدات الدفع لديهم بشكل ملحوظ.

أداء أعلى ممكّن: سمح تصميم MDS300 المتين للعميل بتقديم وحدات تحكم مع منحنيات تباطؤ أكثر حدة، وهي نقطة بيع رئيسية لعملائهم.

توفير التكاليف: تقليل في إصلاحات الضمان والتكاليف المرتبطة بها.
