MZx400, وحدة دايود الاسترداد السريع، TECHSEM

600ف~1800ف،410F3

Brand:
تكنولوجيا SEM
Spu:
MZx400
Appurtenance:

كتيب المنتج:تحميل

  • مقدمة
  • المخطط
  • مخطط الدائرة المكافئة
مقدمة

مقدمة قصيرة

وحدات ثنائيات الاسترداد السريع , MZ x40 0، تبريد بالهواء ,تم إنتاجه بواسطة TECHSEM .

VRRM

النوع والمخطط

600 فولت

800 فولت

1000 فولت

1200 فولت

1400V

1600V

1800V

1800V

MZx400-06-410F3

MZx400-08-410F3

MZx400-10-410F3

MZx400-12-410F3

MZx400-14-410F3

MZx400-16-410F3

MZx400-18-410F3

MZ400-18-410F3G

الميزات

  • قاعدة تركيب معزولة 3000V~
  • تقنية الاتصال بالضغط مع زيادة قدرة دورة الطاقة
  • توفير المساحة والوزن

التطبيقات النموذجية

  • عاكس
  • التدفئة بالتحكم
  • ساطور

الرمز

الخصائص

ظروف الاختبار

Tj( )

القيمة

وحدة

دقيقة

نوع

ماكس

IF(AV)

متوسط التيار الأمامي

180نصف موجة الصين 50 هرتز

تبريد من جانب واحد، TC=85 ج

140

400

أ

IF (RMS)

التيار الأمامي الجذري

628

أ

إدارة التداول

تيار الذروة المتكرر

عند VRRM

140

90

م.أ.

إيف إم إم

تيار الذروة الأمامي

10ms نصف موجة جيبية VR=0.6VRRM

140

9.5

kA

أنا 2ت

I2t لتنسيق الفيوز

451

103أ 2س

VFO

الجهد الحدودي

140

1.10

V

rF

مقاومة الميل الأمامي

0.27

VFM

جهد الذروة الأمامي

IFM= 1200A

25

2.00

V

trr

زمن الاسترداد العكسي

IFM=300A، tp=4000μs، -di/dt=20A/μs، VR=50V

140

4

ميكروثانية

25

3

ميكروثانية

Rth(j-c)

المقاومة الحرارية من الوصلة إلى العلبة

تبريد من جانب واحد لكل شريحة

0.090

/W

Rth(c-h)

مقاومة حرارية من العلبة إلى المبرد

تبريد من جانب واحد لكل شريحة

0.020

/W

فيزو

فولتاج العزل

50Hz,R.M.S,t= 1min,Iiso:1mA(MAX)

3000

V

فم

عزم الدوران للاتصال بالجهاز الرئيسي ((M12)

12.0

14.0

ن·م

عزم الدوران التثبيت ((M8)

10.0

12.0

ن·م

تيفي

درجة حرارة الوصلة

-40

140

TSTG

درجة حرارة التخزين

-40

125

و

الوزن

3310

g

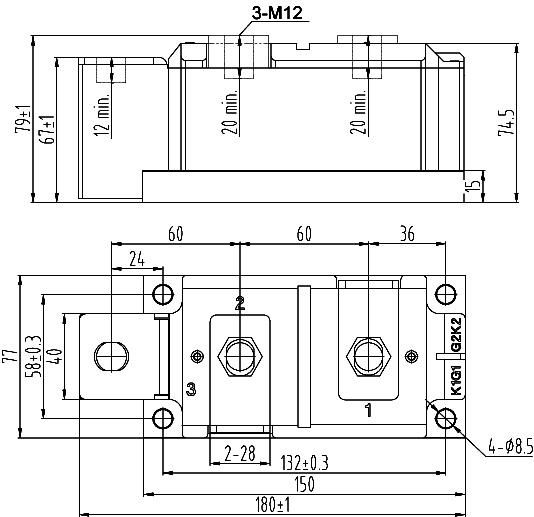

المخطط

410F3

المخطط

مخطط الدائرة المكافئة
