MK(H)x75 MK75 ،موديولات ثريستور إيقاف سريع،تبريد هوائي

VRRM,VDRM

النوع والمخطط

600 فولت

MKx75-06-216F3B

MHx75-06-216F3B

800 فولت

MKx75-08-216F3B

MHx75-08-216F3B

1000V

MKx75-10-216F3B

MHx75-10-216F3B

1200 فولت

MKx75-12-216F3B

MHx75-12-216F3B

1400V

MKx75-14-216F3B

MHx75-14-216F3B

1600V

MKx75-16-216F3B

MHx75-16-216F3B

1800V

MKx75-18-216F3B

MHx75-18-216F3B

1800V

MK75-18-216F3BG

الرمز

الخصائص

ظروف الاختبار

Tj( 。C)

القيمة

وحدة

دقيقة

نوع

ماكس

(IT))

متوسط تيار الحالة النشطة

180。نصف موجة جيبية 50Hz تبريد من جانب واحد, Tc=85 。ج

125

75

أ

IT ((RMS)

تيار الحالة RMS

118

أ

Idrm Irrm

تيار الذروة المتكرر

عند VDRM عند VRRM

125

30

م.أ.

أنا _TSM

تيار الحالة النشطة المفاجئ

10ms نصف موجة جيبية VR=60%VRRM

125

1.6

kA

أنا ²ت

I2t لتنسيق الفيوز

13

10³أ ²س

الخامس _إلى

الجهد الحدودي

125

1.50

الخامس

rT

مقاومة ميل الحالة النشطة

4.00

mΩ

الخامس _TM

جهد الذروة في الحالة النشطة

Ving

25

2.53

الخامس

dv/dt

معدل الزيادة الحرجة لجهد الإيقاف

VDM=67%VDRM

125

800

V/μs

di/dt

معدل الحرج لارتفاع التيار الحالي

مصدر البوابة 1.5A

tr ≤0.5μs متكرر

125

200

A/μs

tq

زمن إيقاف الدائرة المحولة

ITM=225A

125

20

40

ميكروثانية

25

6

16

ميكروثانية

أنا _GT

تيار تحفيز البوابة

VA= 12V، IA= 1A

25

30

150

م.أ.

الخامس _GT

جهد تحفيز البوابة

0.8

2.5

الخامس

أنا _H

تيار الاحتفاظ

20

200

م.أ.

إيل

تيار التثبيت

1000

م.أ.

الخامس _{الـ (GD)}

جهد البوابة غير المحفز

VDM= 67% VDRM

125

0.2

الخامس

Rth(j-c)

المقاومة الحرارية من الوصلة إلى العلبة

تبريد من جانب واحد لكل شريحة

0.20

℃ /W

Rth(c-h)

مقاومة حرارية من العلبة إلى المبرد

تبريد من جانب واحد لكل شريحة

0.04

℃ /W

فيزو

فولتاج العزل

50Hz,R.M.S,t= 1min,Iiso:1mA(MAX)

2500

الخامس

فم

عزم ربط الطرف (M6)

4.5

6.0

ن·م

عزم التركيب (M6)

4.5

6.0

ن·م

تيفي

درجة حرارة الوصلة

-40

125

℃

TSTG

درجة حرارة التخزين

-40

125

℃

و

الوزن

320

g

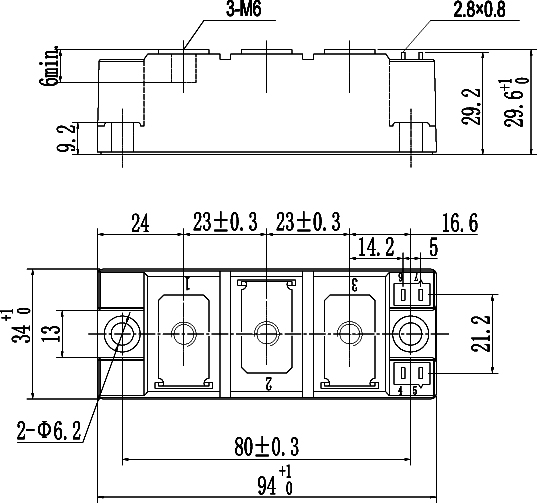

المخطط

iTM=200A, tp=4000μs, VR=100V dv/dt=30V/μs ,di/dt=-20A/μs
