مقدمة موجزة
واحد وحدات جسر تصحيح المراحل ,دكتوراه (كيو75) تم إنتاجه بواسطة TECHSEM .
VRRM |
النوع والمخطط |
|
600V
800 فولت
1000V
1200 فولت
1400V
1600V
1800V
|
MDQ100-06-234H5
MDQ100-08-234H5
MDQ100-10-234H5
MDQ100-12-234H5
MDQ100-14-234H5
MDQ100-16-234H5
MDQ100-18-234H5
|
الميزات：
- قاعدة تركيب معزولة 2500V~
- تقنية اللحام باللحام مع
- زيادة قدرة دورة الطاقة
- توفير المساحة والوزن
التطبيقات النموذجية
- مصادر الطاقة المتواصلة للمعدات.
- إمداد DC لمحول PWM
- صانع لحام عاكس
|
الرمز
|
الخصائص
|
ظروف الاختبار
|
Tj( ℃)
|
القيمة |
وحدة
|
دقيقة |
نوع |
ماكس |
إي أو |
تيار الخروج المتردد |
دائرة تصحيح موجة كاملة أحادية المرحلة، TC= 100°C |
150 |
|
|
75 |
أ |
إدارة التداول |
تيار الذروة المتكرر |
عند VRRM |
150 |
|
|
8 |
م.أ. |
إيف إم إم |
تيار الذروة الأمامي |
10 ملم نصف موجة الصينوس VR=0 |
150
|
|
|
0.6 |
kA |
I2t |
I2t لتنسيق الفيوز |
|
|
1.8 |
أ 2s*10 3 |
VFO |
الجهد الحدودي |
|
150
|
|
|
0.7 |
الخامس |
rF |
مقاومة المنحدر الأمامي |
|
|
4.2 |
ر |
VFM |
جهد الذروة الأمامي |
IFM= 120A |
25 |
|
|
1. 38 |
الخامس |
Rth(j-c) |
المقاومة الحرارية من الوصلة إلى العلبة |
البرد من جانب واحد، في المجموع |
|
|
|
0.20 |
℃ /W |
Rth(c-h) |
مقاومة حرارية من العلبة إلى المبرد |
البرد من جانب واحد، في المجموع |
|
|
|
0.07 |
℃/W |
فيزو |
فولتاج العزل |
50Hz,R.M.S,t= 1min,Iiso:1mA(MAX) |
|
2500 |
|
|
الخامس |
|
فم
|
عزم ربط الطرف (M5) |
|
|
|
4.0 |
|
ن·م |
عزم الدوران التثبيت ((M5) |
|
|
|
4.0 |
|
ن·م |
تيفي |
درجة حرارة الوصلة |
|
|
-40 |
|
150 |
℃ |
TSTG |
درجة حرارة التخزين |
|
|
-40 |
|
125 |
℃ |
و |
الوزن |
|
|
|
120 |
|
g |

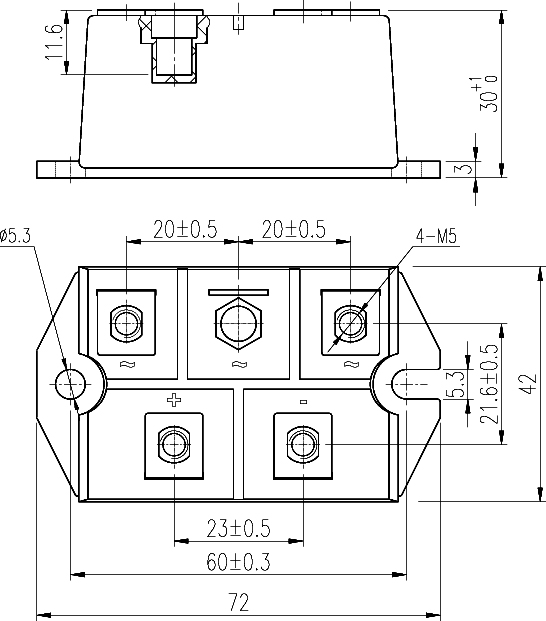

المخطط |
