CM7502 DAC Precisie, bipolair, spanningsuitgang ondersteunt XY2-100 protocol, 16 bit

Overzicht

De CM7502 is een 16-bits ongebufferde spanningsuitgang digitale-naar-analoge omzetter (DAC) met een digitale logica-ontwerp dat het XY2-100-protocol ondersteunt, specifiek gericht op toepassingen voor laser galvanometercontrollers. De CM7502 werkt vanaf een enkele voedingsspanning van 2,7 V tot 5,5 V en garandeert een monotone uitgang over het volledige temperatuurbereik. Door het ongebufferde ontwerp heeft de component extreem laag stroomverbruik, met slechts 120 μA statische stroom en een lage nulcode-offsetfout van 0,5 LSB.

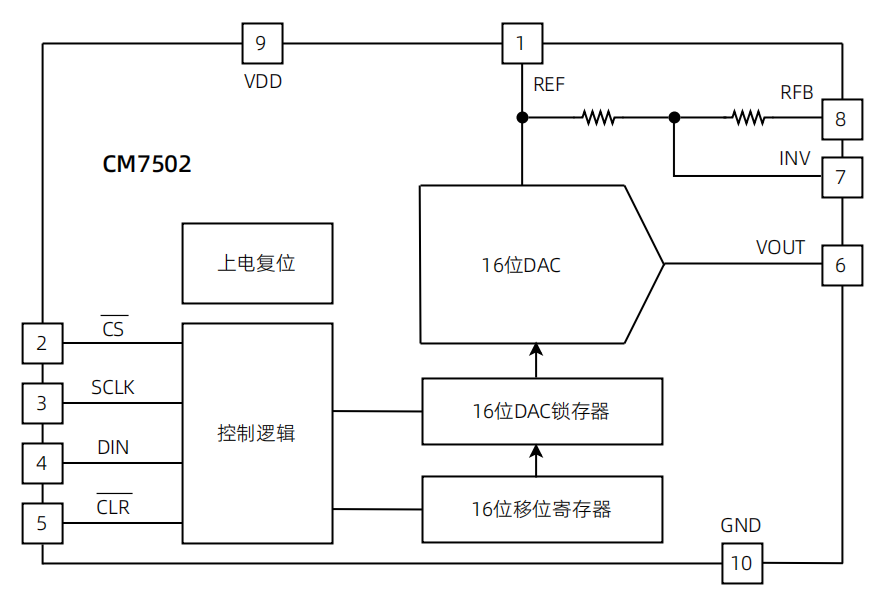

De CM7502 ondersteunt een bereik voor de referentiespanningsingang van 2 V tot VDD. De uitgangsspanningsswing varieert van 0 V tot VREF. De CM7502 bevat een nauwkeurig afgestemde interne weerstandsstring, die, in combinatie met een externe precisie operationele versterker, een bipolaire uitgangsswing tot ±VREF kan genereren op de RFB-pen.

De CM7502 gebruikt een SPI/QSPI/MICROWIRE-compatibele drieweg seriële interface, die kan werken met kloksnelheden tot 50 MHz, en kan rechtstreeks worden aangesloten op optokoppelaars om specifieke toepassing vereisten te voldoen. Na inschakelen zet het resetschakeling de uitgang van de CM7502 naar middenwaarde. De CLR-pin kan de uitgang van de CM7502 eveneens naar middenwaarde sturen.

De CM7502 ondersteunt alleen bedrijf in bipolaire uitgangsmodus.

Kenmerken

• Enkelvoudige voeding: 2,7 V – 5,5 V

• Lage voedingsstroom: 120 µA

• INL-fout: ±0,4 LSB

• Kleine glitch-impuls: 0,5 nV·s

• Korte insteltijd: 1 µs

• Gegarandeerd monotone uitgangsspanning over het volledige temperatuurbereik

• Spanningsuitgang die rechtstreeks een belasting van 60 kΩ kan aansturen

• 50 MHz SPI/QSPI/MICROWIRE-compatibele seriële interface

• Power-on reset stuurt de DAC-uitgang naar middenwaarde

• Asynchrone CLR-resetingang

• Compensatie van referentiestroom

• MSOP-10 (3 mm × 3 mm) en DFN-10 (3 mm × 3 mm) behuizingen

Toepassingen

• Laser galvanometer controllers

• Hoogwaarheidsinstrument kalibratiecircuits

• Procesbeheersing en industriële automatisering

• Automatische testapparatuur (ATE)

• Precisie signaalbronnen

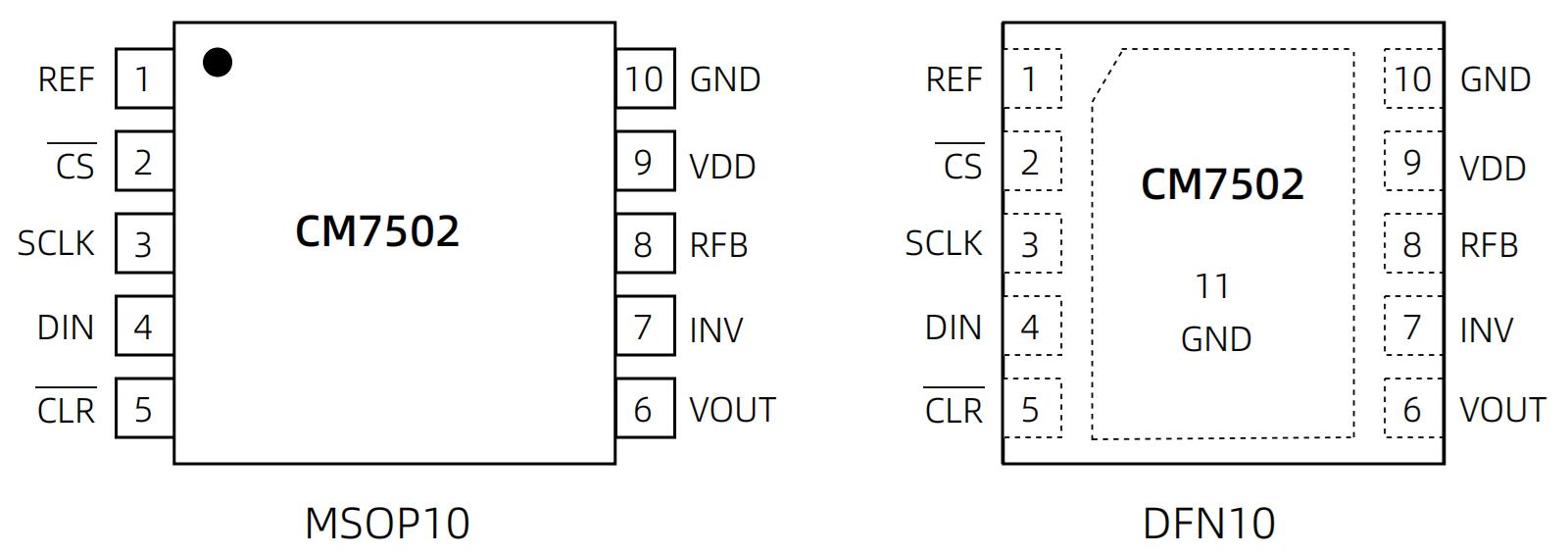

MSOP10
