CM1310 ΔΣ ADC, 4-kanaals, 2 kSPS, laagvermogen, 24-bits ADC

Overzicht

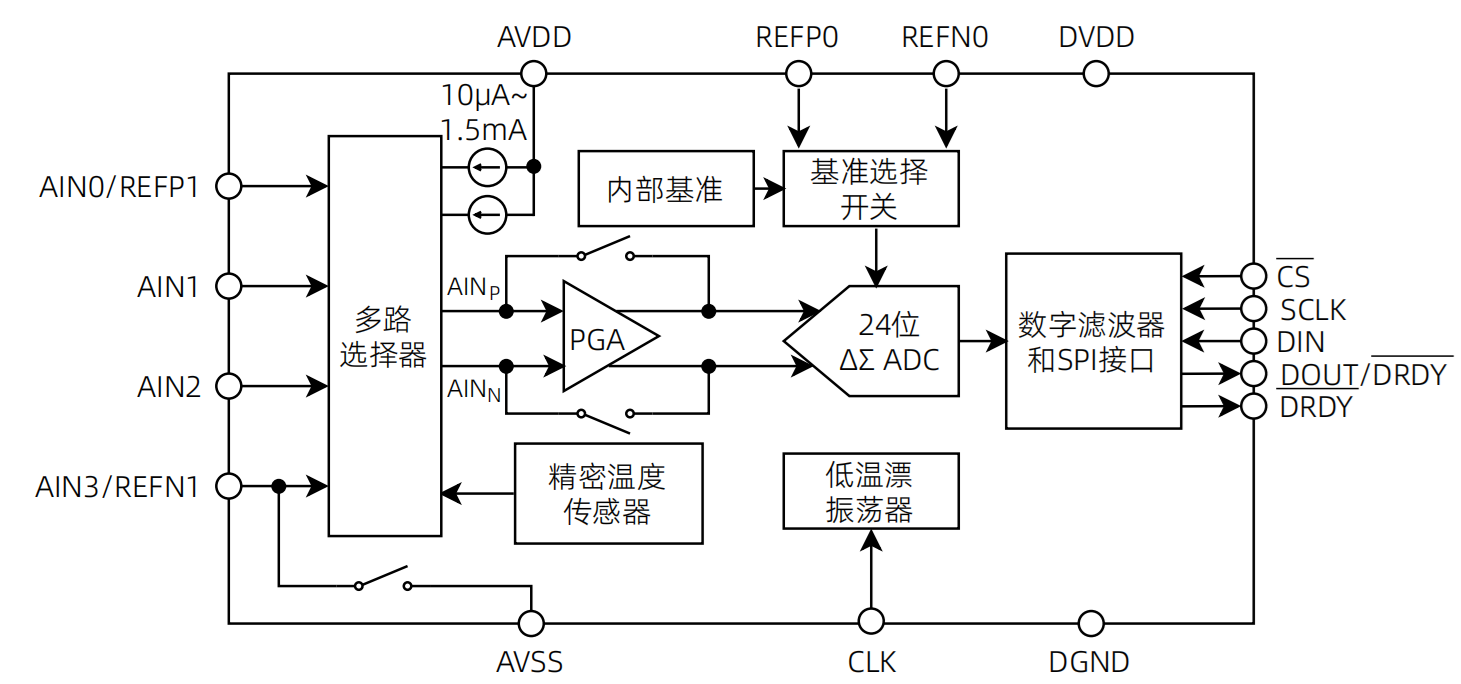

De CM1310 is een nauwkeurige, laagvermogen, SPI-compatibele 24-bits ΔΣ ADC. Deze integreert een ruisarme programmeerbare versterkingsversterker (PGA), twee programmeerbare uitgangsstroombronnen (IDAC's), een spanningsreferentie, een oscillator, een schakelaar aan de lage zijde en een precisietemperatuursensor. Deze eigenschappen maken de CM1310 zeer geschikt voor het meten van kleine signalen zoals weerstandsthermometers (RTD's), thermokoppels, thermistors en brugsensoren.

De CM1310 ondersteunt gegevensconversiesnelheden tot 2 kSPS en bereikt settling in één cyclus. De ingangs-multiplexer (MUX) biedt vier enkelpolige ingangen of twee differentiële ingangsparen. Voor industriële toepassingen zorgt het digitale filter voor gelijktijdige onderdrukking van 50 Hz en 60 Hz bij een bemonsteringssnelheid van 20 SPS. Wanneer de PGA is ingeschakeld, worden pseudo-differentiële of volledig differentiële ingangen ondersteund; wanneer de PGA is uitgeschakeld, biedt het apparaat nog steeds een hoge ingangsimpedantie, versterking tot 4 V/V en ondersteuning voor enkelpolige metingen.

De CM1310 is verkrijgbaar in een TSSOP16-behuizing en werkt binnen een temperatuurbereik van −40°C tot 125°C.

Kenmerken

• Groot bereik voedingsspanning: 2,3 V tot 5,5 V

• Programmeerbare versterking: 1 V/V tot 128 V/V

• Programmeerbare datasnelheid: tot 2 kSPS

• Settling in één cyclus

• onderdrukking van harmonischen van 50 Hz en 60 Hz bij 20 SPS

• Vier enkelpolige ingangen of twee differentiële ingangsparen

• Programmeerbare afgestemde stroombronnen: 10 μA tot 1,5 mA

• Geïntegreerde 2,048 V referentie met een typische temperatuurdrift van 5 ppm/°C

• SPI-compatibele interface, Modus 1

• Lage stroomverbruik: typisch 210 μA (duty-cycle modus)

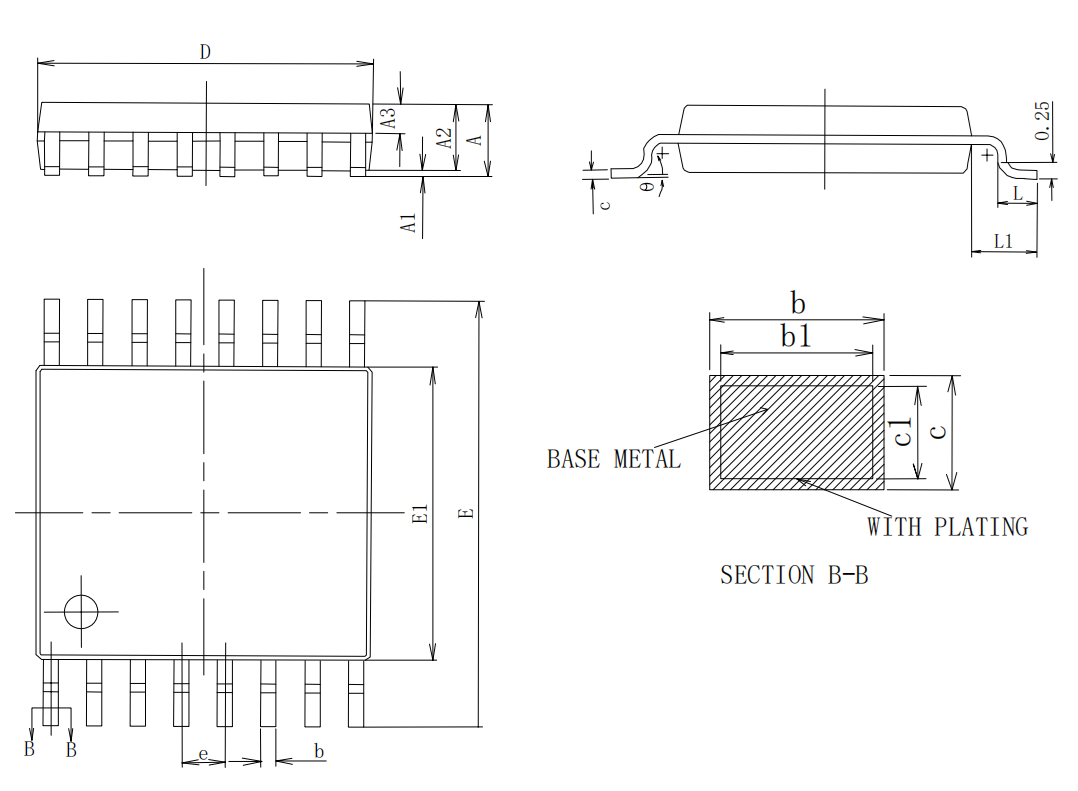

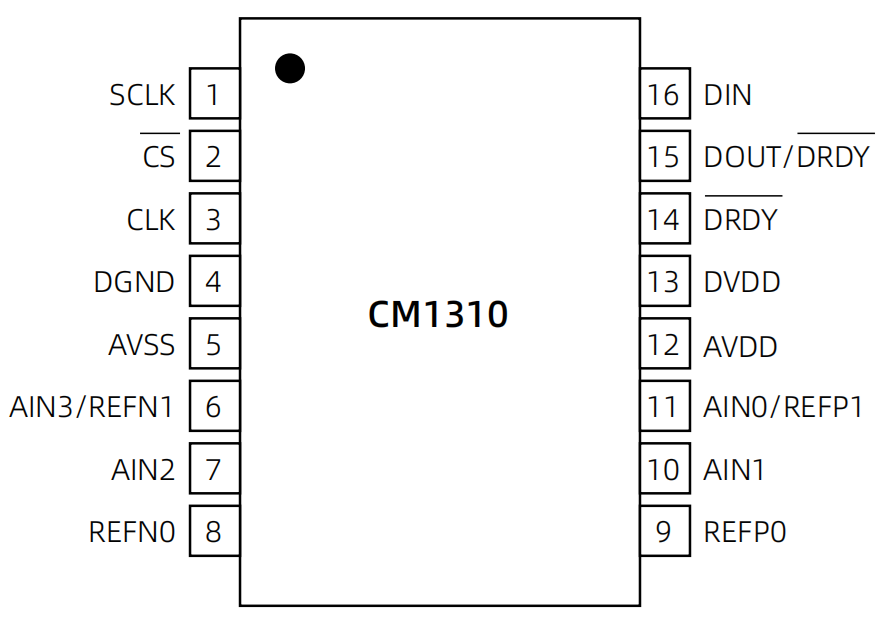

• TSSOP16-behuizing, 5 mm × 4,4 mm

Toepassingen

• Industriële besturing en automatisering

• Industriële veldinstrumentatie

• Slimme temperatuur- en druktransmitters

• Temperatuursensormetingen

• 2-draads / 3-draads / 4-draads RTD-metingen

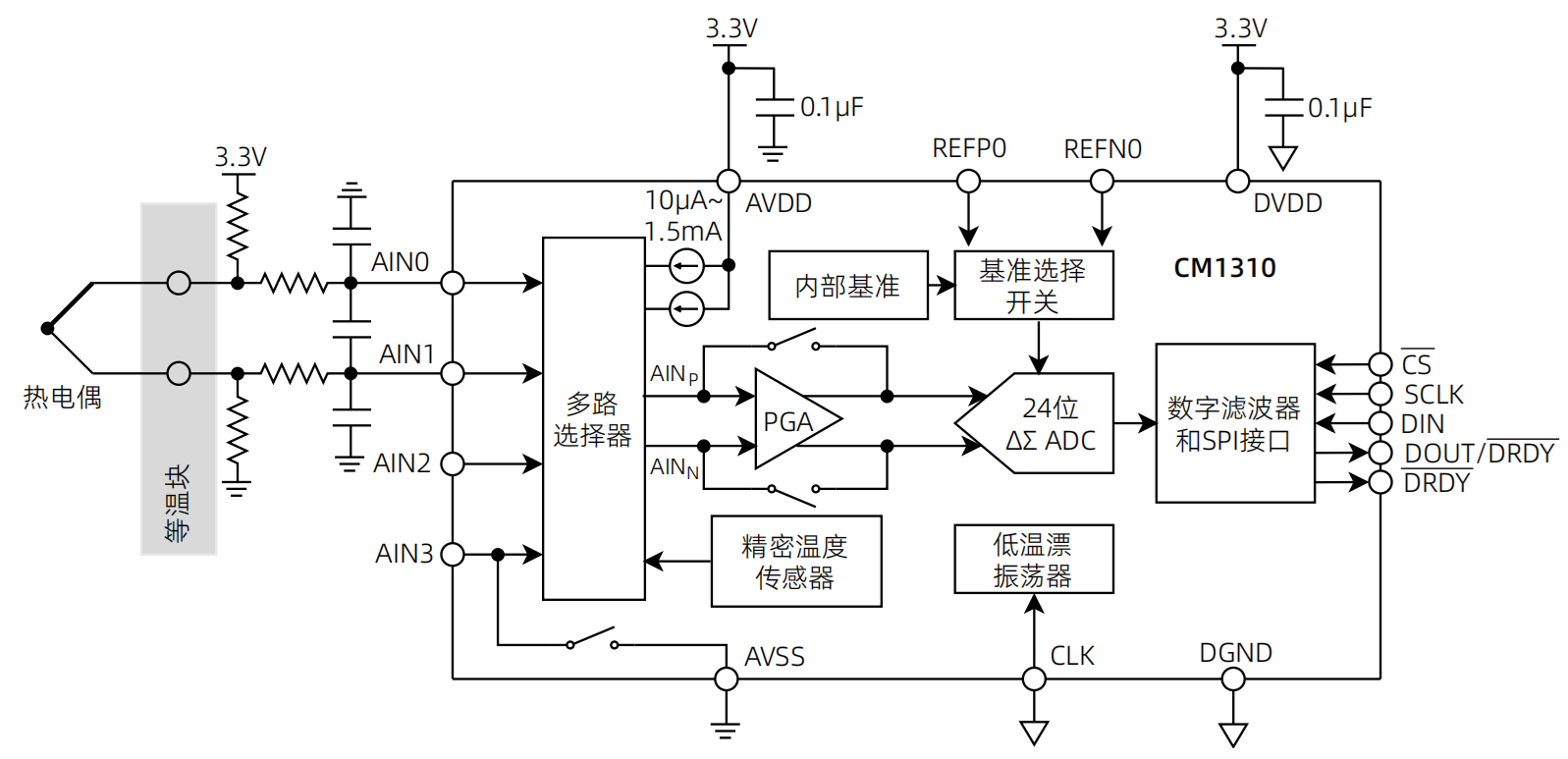

• Thermokoppelmetingen

• PLC/DCS analoge ingangsmodulen

• Wetenschappelijke en laboratoriuminstrumentatie
