MOSFET-die-technologie: hoogwaardige halfgeleideroplossingen voor vermoelektronica

De MOSFET-die-technologie levert ongeëvenaarde schakelperformance die de efficiëntie van vermogensomzetting in meerdere toepassingen revolutioneert. Deze uitzonderlijke capaciteit vindt haar oorsprong in het fundamentele ontwerp van de MOSFET-die-structuur, waardoor minderheidsdrageropslageffecten worden geëlimineerd die doorgaans de schakelovergangen in bipolaire componenten vertragen. De MOSFET-die bereikt schakeltijden die in nanoseconden worden gemeten, waardoor werking bij frequenties van meer dan enkele megahertz mogelijk is, zonder dat de stabiele prestatiekenmerken verloren gaan. Deze mogelijkheid tot hoogfrequent schakelen vertaalt zich direct in kleinere vereisten voor passieve componenten, wat de totale systeemgrootte en -kosten vermindert. Ontwerpers van voedingen profiteren in het bijzonder van deze eigenschap, aangezien hogere schakelfrequenties het gebruik van kleinere spoelen en condensatoren toestaan, terwijl dezelfde filterprestaties behouden blijven. De MOSFET-die-structuur omvat een geoptimaliseerde gateoxide-dikte en kanaalgeometrie die de schakelverliezen tijdens zowel inschakel- als uitschakelovergangen minimaliseren. Geavanceerde productietechnieken zorgen voor MOSFET-dies met verminderde parasitaire capaciteiten, wat de schakelsnelheid verder verbetert. De resulterende efficiëntieverbeteringen overschrijden vaak 95 % in goed ontworpen schakelcircuits, wat de warmteontwikkeling en koelvereisten aanzienlijk vermindert. Dit efficiëntievoordeel wordt steeds belangrijker in batterijgevoede toepassingen, waar een langere bedrijfstijd direct correleert met de gebruikersvoldoening. De MOSFET-die-technologie maakt soft-switching-technieken mogelijk die elektromagnetische interferentie en schakelverliezen verder verminderen. De temperatuurstabiliteit van de schakelkenmerken garandeert consistente prestaties over een breed werkingsbereik, waardoor MOSFET-dies geschikt zijn voor automotive- en industriële omgevingen. De lage aangesloten weerstand (Rds(on)) van moderne MOSFET-dies minimaliseert geleidingsverliezen en vormt zo een aanvulling op de verminderde schakelverliezen om een algehele verbetering van de systeemefficiëntie te realiseren. Kwaliteitscontrolemaatregelen tijdens de productie van MOSFET-dies zorgen voor consistente schakelparameters over productiebatchen heen, waardoor ontwerpmarges kunnen worden verkleind en voorspelbare prestaties worden verbeterd.

De thermische eigenschappen van MOSFET-die-technologie bieden ongekende betrouwbaarheid en prestatie-stabiliteit in veeleisende toepassingen waarbij temperatuurregeling van cruciaal belang is voor de systeemwerking. In tegenstelling tot bipolaire transistors, die lijden onder thermische doorbraak, vertoont de MOSFET-die een positieve temperatuurcoëfficiënt van de weerstand, waardoor de stroomtoevoer op natuurlijke wijze wordt beperkt naarmate de temperatuur stijgt. Deze inherente thermische stabiliteit voorkomt catastrofale storingen en verlengt de operationele levensduur aanzienlijk. Het siliciumsubstraat van de MOSFET-die geleidt warmte efficiënt weg van de actieve gebieden en verdeelt de thermische energie over de gehele die-structuur om lokale hotspots te voorkomen. Geavanceerde verpakkingsmethoden, specifiek ontworpen voor MOSFET-die-toepassingen, verbeteren de warmteafvoer via directe substraatmontage en geavanceerde thermische interfacematerialen. De MOSFET-die-structuur verdraagt junctietemperaturen boven de 175 graden Celsius terwijl stabiele elektrische kenmerken worden behouden, waardoor deze geschikt is voor automotive- en industriële toepassingen met extreme thermische omgevingen. De weerstand tegen thermische cycli garandeert dat herhaalde verwarmings- en koelcycli de prestaties of betrouwbaarheid van de MOSFET-die niet verslechteren gedurende de tijd. De compacte afmetingen van MOSFET-die-structuren concentreren warmteproductie op kleine oppervlakten, maar geavanceerd thermisch modelleren en verpakkingsontwerp beheren de warmteafvoer effectief. Verminderingcurven voor vermogen geven duidelijke richtlijnen voor het handhaven van optimale MOSFET-die-prestaties binnen verschillende temperatuurbereiken, wat betrouwbare systeemontwerpen mogelijk maakt. Het ontbreken van secundaire doorbraakeffecten in MOSFET-die-technologie elimineert een belangrijke oorzaak van storingen bij bipolaire componenten, wat de systeembetrouwbaarheid aanzienlijk verbetert. Specificaties voor thermische weerstand helpen ingenieurs bij het selecteren van geschikte koellichamen en koeloplossingen voor specifieke MOSFET-die-toepassingen. Geavanceerde simulatieprogramma’s voorspellen nauwkeurig het thermische gedrag van de MOSFET-die in complexe systemen, waardoor het aantal ontwerpcycli en de ontwikkelingstijd worden verminderd. De robuuste constructie van de MOSFET-die verdraagt thermische schok en snelle temperatuurwisselingen beter dan alternatieve schakeltechnologieën. Kwaliteitsborgingstests omvatten thermische cyclustests en tests bij hoge temperaturen om te waarborgen dat elke MOSFET-die vóór levering aan klanten voldoet aan strenge betrouwbaarheidseisen.

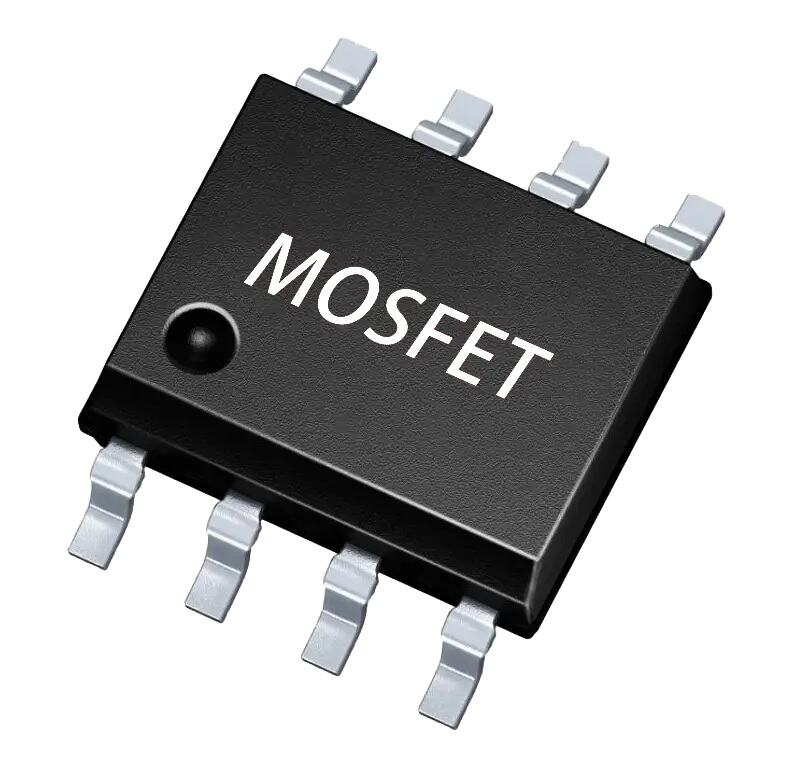

De MOSFET-diearchitectuur biedt uitzonderlijke integratiemogelijkheden en ontwerpflexibiliteit, waardoor innovatieve oplossingen mogelijk zijn voor diverse toepassingsvereisten. Moderne halfgeleiderfabricagetechnieken maken het mogelijk om meerdere MOSFET-diestructuren op één enkel substraat te integreren, waardoor geïntegreerde stuur- en vermogensbeheersoplossingen ontstaan die het aantal componenten en de benodigde printplaatruimte verminderen. Deze integratiemogelijkheid strekt zich uit tot het inbouwen van aanvullende functionaliteiten zoals poortstuurders, beveiligingscircuits en stroomsensorelementen binnen hetzelfde MOSFET-diepakket. De schaalbare aard van MOSFET-dietechnologie ondersteunt zowel laagvermogensapplicaties met minimale schakelstroom als hoogvermogenssystemen die honderden ampère kunnen verwerken. Parallelle werking van meerdere MOSFET-die-eenheden maakt stroomdeling en redundantie mogelijk, wat de betrouwbaarheid van het systeem en het vermogen om vermogen te verwerken verbetert. De MOSFET-diestructuur past zich aan verschillende spanningsvereisten aan via geoptimaliseerde ontwerpparameters, en ondersteunt daarmee toepassingen van lage-spanning digitale circuits tot hoge-spanning vermoezettingsystemen. Geavanceerde verpakkingsmogelijkheden voldoen aan verschillende mechanische en thermische eisen, van ultracompacte oppervlaktegemonteerde verpakkingen tot hoogvermogensmodules met geïntegreerde koellichamen. De MOSFET-dietechnologie ondersteunt zowel N-kanaal- als P-kanaalconfiguraties, waardoor complementaire ontwerpen en brugcircuits mogelijk zijn die vermoezettingstopologieën vereenvoudigen. Compatibiliteit van de poortaansturing met standaard logischniveaus elimineert in veel toepassingen de noodzaak van gespecialiseerde aansturingscircuits, waardoor de systeemcomplexiteit en -kosten worden verlaagd. De MOSFET-diestructuur biedt van nature bidirectionele stroomcapaciteit via de bodydiode, wat synchrone gelijkrichting en energieterugwinningstoepassingen ondersteunt. Aanpassingsmogelijkheden omvatten geoptimaliseerde MOSFET-dieontwerpen voor specifieke toepassingen, waarbij parameters zoals weerstand in geleidende toestand (Rds(on)), schakelsnelheid en spanningswaardering worden afgewogen om precies aan de vereisten te voldoen. De volwassen productie-infrastructuur voor MOSFET-die zorgt voor betrouwbare leveringsketens en consistente beschikbaarheid voor toepassingen met grootschalige productie. Test- en kwalificatieprocedures verifiëren dat elke MOSFET-die voldoet aan toepassingsspecifieke vereisten, waardoor vertrouwen in prestaties en betrouwbaarheid wordt gewaarborgd. De continue evolutie van MOSFET-dietechnologie integreert nieuwe materialen en structuren die de prestaties verder verbeteren en de toepassingsmogelijkheden uitbreiden.
