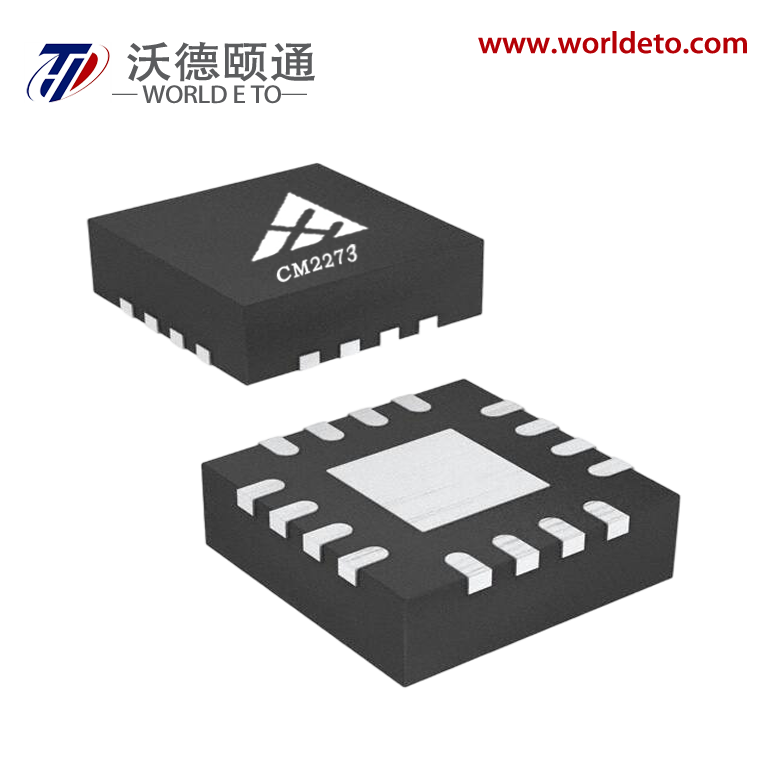

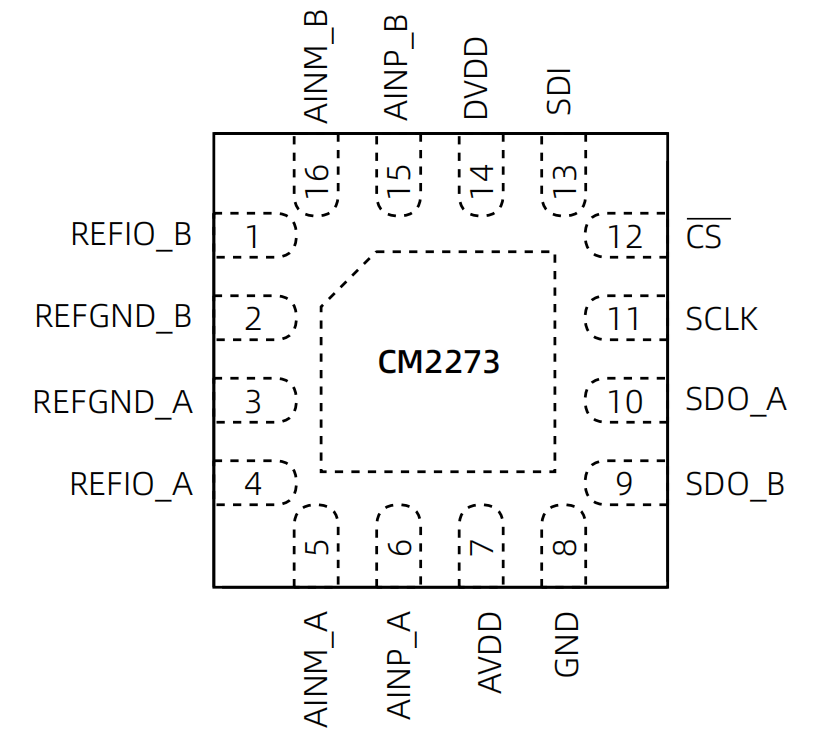

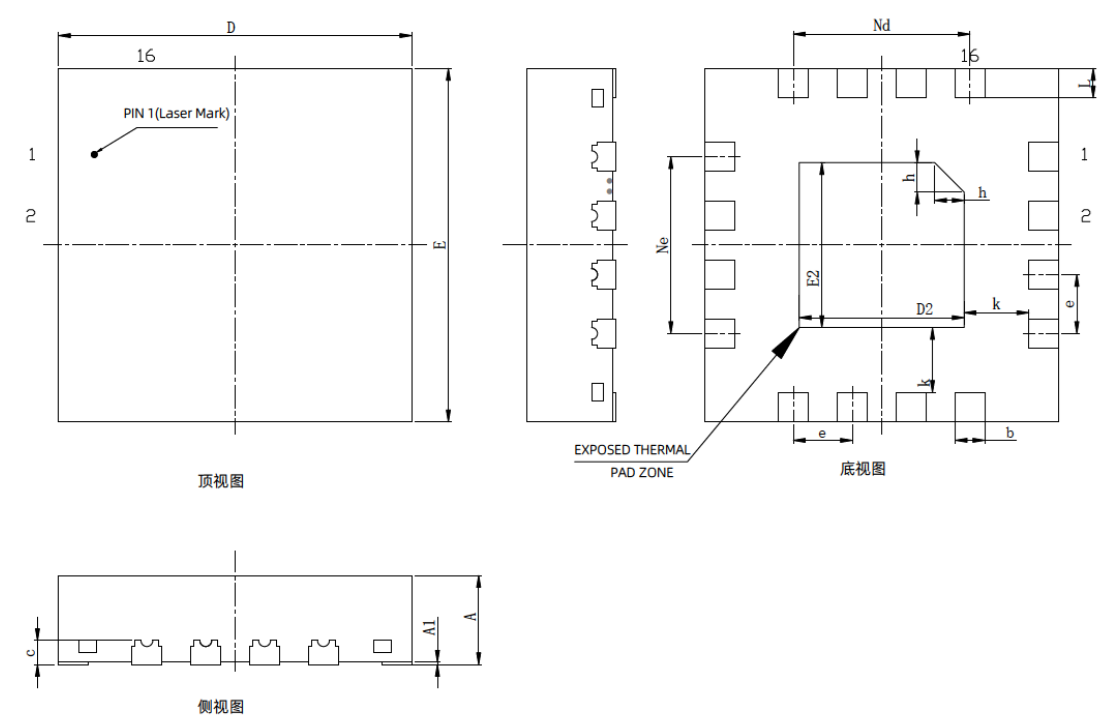

Konfigurasi pin
| Mark | Dimensi (mm) | |||||||||||||||||||||||
| Min | Jenis | Max | ||||||||||||||||||||||
| A | 0.70 | 0.75 | 0.80 | |||||||||||||||||||||
| J1 | 0 | 0.02 | 0.05 | |||||||||||||||||||||
| b | 0.20 | 0.25 | 0.30 | |||||||||||||||||||||
| c | 0.20 (REF) | |||||||||||||||||||||||
| D | 2.90 | 3.00 | 3.10 | |||||||||||||||||||||
| D2 | 1.30 | 1.40 | 1.50 | |||||||||||||||||||||
| e | 0.50 (BSC) | |||||||||||||||||||||||
| E | 2.90 | 3.00 | 3.10 | |||||||||||||||||||||
| E2 | 1.30 | 1.40 | 1.50 | |||||||||||||||||||||
| Nd | 1.50 (BSC) | |||||||||||||||||||||||
| Satu | 1.50 (BSC) | |||||||||||||||||||||||
| L | 0.20 | 0.25 | 0.30 | |||||||||||||||||||||
| h | 0.20 | 0.25 | 0.30 | |||||||||||||||||||||
| k | 0.55 (REF) | |||||||||||||||||||||||

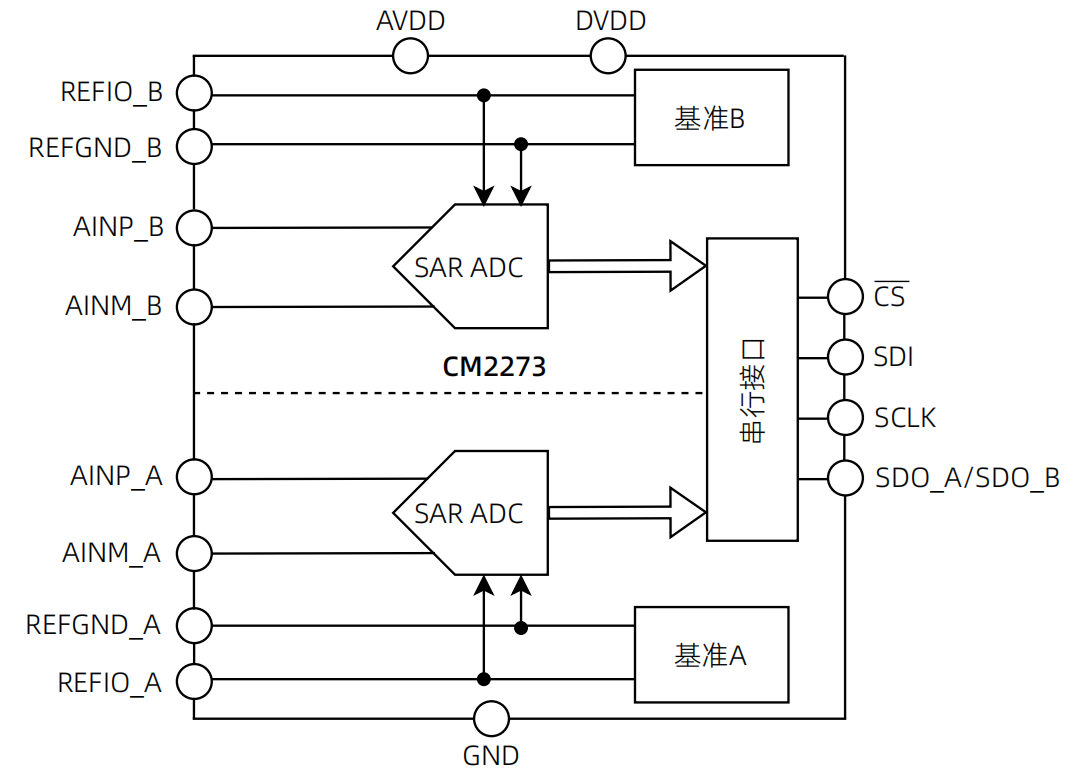

Bentuk dan struktur
Kes Aplikasi: Pengukuran Kualiti Kuasa Menggunakan CM2273
Objektif:
Untuk menggunakan ADC CM2273 bagi pemantauan kualiti kuasa dengan mengukur parameter seperti voltan, arus, dan frekuensi. ADC ini akan membantu menukar isyarat analog daripada sensor sistem kuasa kepada data digital untuk analisis dan pemantauan.
1. Komponen Sistem:
CM2273: ADC SAR 16-bit dengan keupayaan persampelan kelajuan tinggi, digunakan untuk menukar isyarat analog daripada sensor kualiti kuasa kepada bentuk digital.
Sensor Voltan: Mengukur gelombang voltan sistem kuasa (contohnya, daripada grid elektrik).
Pengesan Arus: Mengukur bentuk gelombang arus yang melalui sistem kuasa.
Penganalisis/Pengawal Kuasa: Pengawal mikro atau pemproses isyarat digital (DSP) yang mengumpul data daripada CM2273, memproses pengukuran, dan mengira parameter kualiti kuasa utama (contohnya, voltan, arus, faktor kuasa).
Perisian: Perisian pemantauan kualiti kuasa yang memproses data yang dikumpul, melakukan analisis masa nyata, dan menyediakan laporan mengenai kualiti kuasa.
2. Parameter Kualiti Kuasa yang Perlu Diukur:
Voltan: Mengukur voltan RMS untuk memastikan ia kekal dalam julat yang diperlukan.
Arus: Mengukur arus RMS untuk menilai beban dan menentukan sebarang ketidakseimbangan.
Frekuensi: Mengukur frekuensi bekalan kuasa untuk memastikan ia kekal pada aras nominal (50 Hz atau 60 Hz).
Harmonik: Mengukur distorsi harmonik dalam bentuk gelombang voltan dan arus untuk menilai sebarang tingkah laku tak linear dalam sistem kuasa.
Faktor Kuasa: Mengira nisbah kuasa sebenar kepada kuasa ketara untuk menilai kecekapan sistem.
3. Konfigurasi Sistem dan Susunan Pengukuran:
3.1 Pengukuran Voltan:
Gunakan sensor voltan (contohnya, pembahagi voltan atau probe beza) untuk mengukur voltan AC daripada sistem kuasa.
Isyarat voltan akan dimasukkan ke saluran masukan beza CM2273.
CM2273 akan membuat persampelan bentuk gelombang voltan, menukarkannya kepada isyarat digital untuk analisis lanjut.
3.2 Pengukuran Arus:
Gunakan sensor arus (contohnya, sensor arus kesan Hall atau transformer arus) untuk mengukur arus yang mengalir melalui sistem.
Seperti pengukuran voltan, isyarat arus dimasukkan ke dalam CM2273 untuk ditukarkan kepada bentuk digital.
3.3 Pengukuran Frekuensi:
Frekuensi boleh diukur dengan menganalisis selang masa antara persilangan sifar atau menggunakan pengira frekuensi.
Secara alternatif, CM2273 boleh mengambil sampel bentuk gelombang voltan, dan pengawal boleh menganalisis frekuensi dengan mengesan puncak dalam isyarat tersebut.
4. Perolehan Data dan Pemprosesan Isyarat:
CM2273 terus-menerus mengambil sampel bentuk gelombang voltan dan arus pada kadar pensampelan yang telah ditetapkan (biasanya 10 kSPS atau lebih tinggi, bergantung kepada pERMOHONAN ).
CM2273 mengeluarkan data digital kepada mikropemproses, yang kemudian memproses isyarat untuk mengira parameter utama seperti:
Voltan RMS: Punca kuasa dua bagi purata nilai-nilai voltan yang dikuasaduakan.
Arus RMS: Punca kuasa dua bagi purata nilai-nilai arus yang dikuasaduakan.
Faktor Kuasa: Menggunakan perbezaan fasa antara bentuk gelombang voltan dan arus.
Distorsi Harmonik: Melakukan Transformasi Fourier untuk menganalisis kandungan harmonik dalam bentuk gelombang voltan dan arus.
Frekuensi: Menentukan frekuensi dengan menganalisis kitaran bentuk gelombang.
5. Analisis Kualiti Kuasa:
Mikropemproses atau DSP akan menganalisis data yang diperoleh dan membandingkannya dengan piawaian kualiti kuasa (contoh: IEEE 519 untuk penyongsangan harmonik, IEC 61000 untuk keserasian elektromagnetik).
Sistem boleh mencetuskan amaran atau pemberitahuan jika parameter kualiti kuasa berada di luar had yang diterima.
6. Pengoptimuman Prestasi:
Kadar Persampelan: Pastikan kadar persampelan CM2273 cukup tinggi untuk menangkap bentuk gelombang voltan dan arus dengan tepat, terutamanya apabila mengukur harmonik frekuensi tinggi.
Penapis: Laksanakan penapis digital (rendah-laluan, jalur-laluan) dalam perisian untuk mengalih keluar hingar atau komponen frekuensi tinggi yang tidak diingini daripada isyarat.
Kalibrasi: Kalibrasikan sensor dan CM2273 secara berkala untuk mengekalkan ketepatan ukuran dari semasa ke semasa.
7. Reka Bentuk Litar Contoh:
Sensor Voltan dan Arus ke CM2273: Sambungkan output sensor voltan dan arus ke saluran masukan bezaan CM2273.
CM2273 ke Pengawal**: Gunakan antara muka SPI atau I2C untuk menghantar data digital dari CM2273 ke mikropemproses atau DSP untuk pemprosesan.
Mikropemproses ke Perisian Kualiti Kuasa: Data yang telah diproses dihantar ke perisian pemantauan kualiti kuasa yang berjalan pada PC atau tertanam
