Gambaran Keseluruhan
CM2209 adalah ADC SAR 16-bit, 8 saluran yang dikuasakan oleh bekalan tunggal.
Ia mengintegrasikan semua litar yang diperlukan untuk sistem pengambilan data berbilang saluran berkuasa rendah, termasuk: ADC SAR sejati 16-bit tanpa kod hilang, multiplexer 8 saluran dengan sambungan silang rendah, sumber voltan rujukan dalaman 4.096V dengan suis hanyut rendah, sensor suhu, penapis satu kutub pilihan, dan pengatur saluran pelbagai.
CM2209 menggunakan antara muka SPI untuk menulis daftar konfigurasi dan menerima keputusan penukaran. Ia menggunakan bekalan kuasa berasingan (VIO) untuk antara muka SPI, dan penggunaan kuasanya berkadar dengan kadar persampelan.
CM2209 hadir dalam pakej QFN20 dan WLCSP20 serta beroperasi dalam julat suhu optimum -40°C hingga 125°C.
Ciri-ciri
Bekalan kuasa tunggal: 5V
Voltan antara muka logik: 1.8V hingga 5V
-
pemultipleks 8 saluran dengan input boleh pilih:
Kadar persampelan: 250kSPS
INL: Maksimum 2.5 LSB
Julat dinamik: 93dB
SNDR: 91.6dB (fIN = 1kHz)
THD: -108dB (fIN = 1kHz)
Julat masukan analog: 0V hingga VREF (VREF boleh setinggi VDD)
Antara muka bersiri serasi dengan SPI/QSPI/MICROWIRE/DSP
Berbagai jenis sumber rujukan
Sumber rujukan dalaman 4.096V
Sumber rujukan berbuffer luar (sehingga 4.096V)
Sumber rujukan luar (sehingga VDD)
Penyusun saluran, penapis satu kutub pilihan, penunjuk sibuk
Tiada kelewatan paip, arsitektur SAR
Penggunaan kuasa rendah: 14mW (250kSPS), 7μW (100SPS)

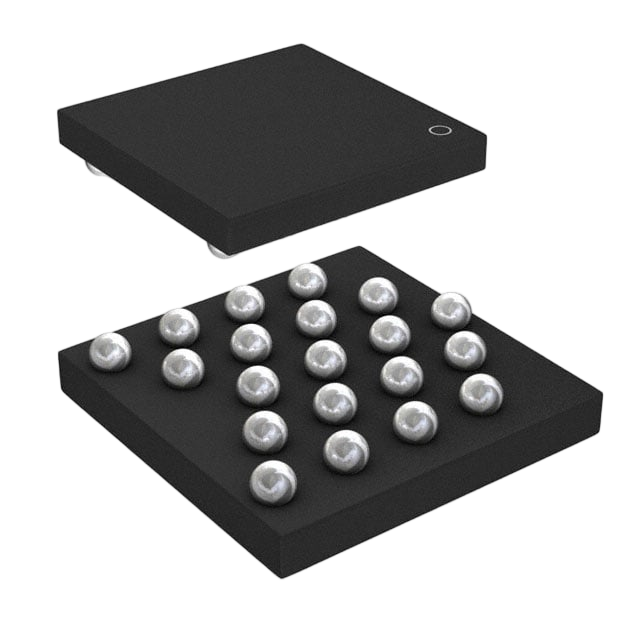

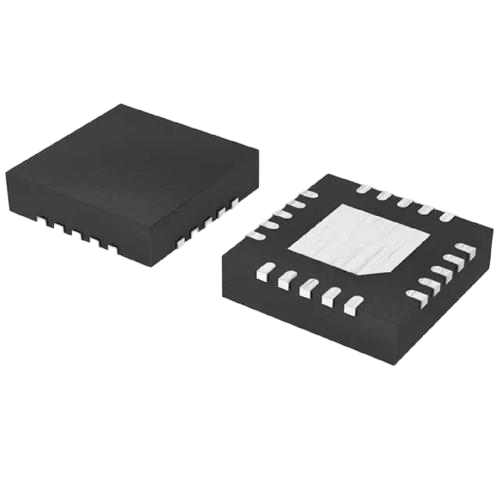

Tersedia dalam pek QFN20 4mm × 4mm dan WLCSP20 2.4mm × 2.4mm
Aplikasi
Gambarajah Blok Senibina

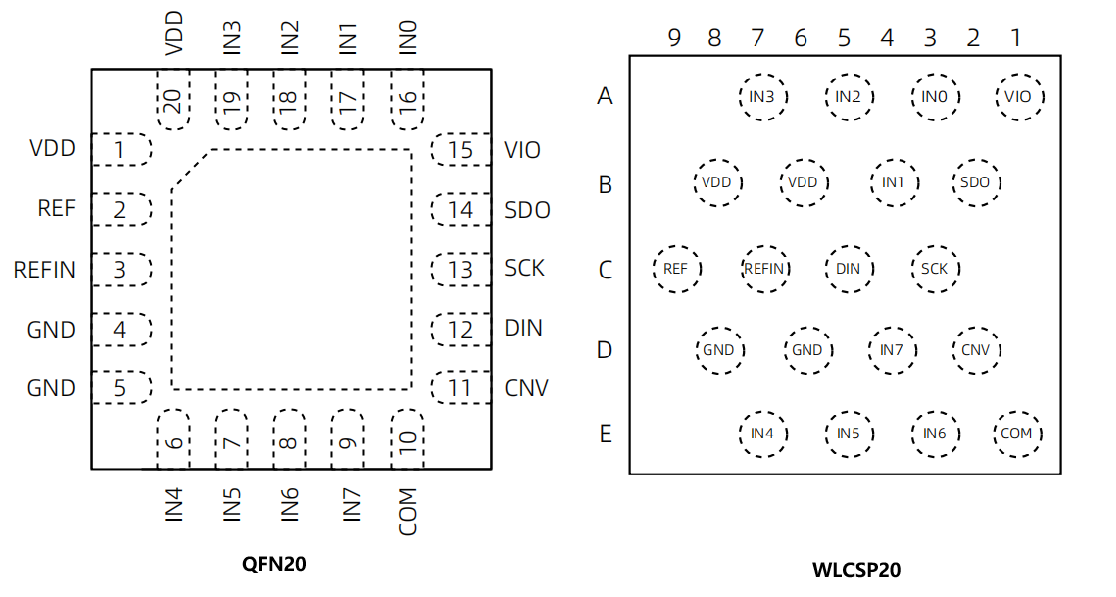

Konfigurasi pin

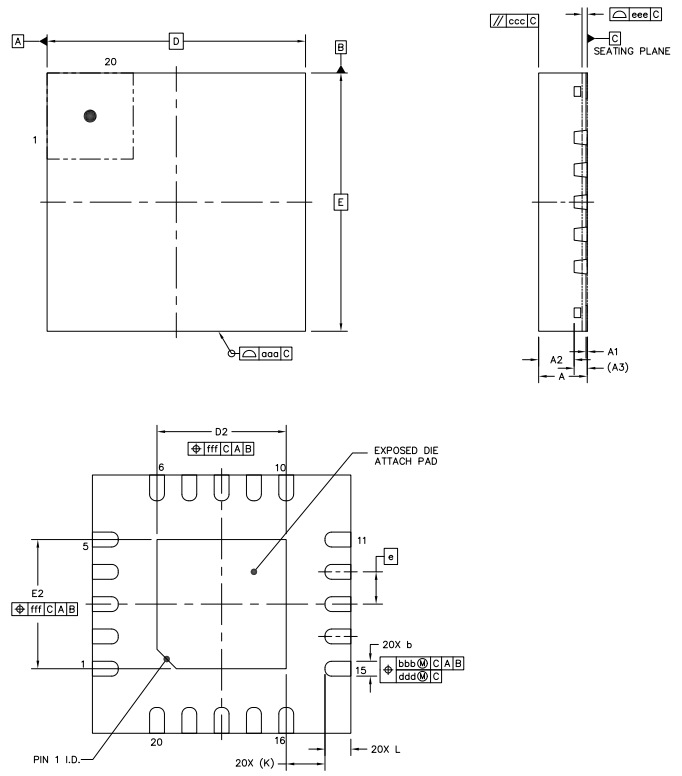

Dimensi penampilan
KES PERMOHONAN
**Kes aplikasi ADC (CM2209) dalam instrumentasi**
Gambaran Penyelesaian
CM2209 adalah ADC SAR 16 bit, 8 saluran, dikuasakan oleh sumber kuasa tunggal.
CM2209 dilengkapi dengan semua litar yang diperlukan untuk sistem perolehan data berbilang saluran dan berkuasa rendah, termasuk ADC SAR 16 bit sebenar tanpa kehilangan kod, pengganda arah 8 saluran dengan silang rendah, sumber rujukan voltan hanyut suhu rendah dalaman 4.096V dan penampan, sensor suhu, penapis kutub tunggal pilihan, dan pengatur turutan berbilang saluran.
CM2209 menggunakan antara muka SPI untuk menulis daftar konfigurasi dan menerima keputusan penukaran. Antara muka SPI dikuasakan oleh bekalan kuasa bebas VIO, dan penggunaan kuasanya berkadar dengan kadar ketelusan.
CM2209, sebagai alternatif kepada ADS1115, digunakan secara meluas dalam alat pengukur ketepatan dan menunjukkan prestasi perolehan data yang cemerlang.
