電磁リレーは、自動制御や航空宇宙分野などの回路スイッチングに使用される。
1.はじめに
本製品は1立方インチのバランスドフォース磁気ラッチングリレーであり、2つの制御巻線と4つの切替接点を備え、15A、28Vd.c.の抵抗負荷のスイッチングが可能です。環境適応性が高く、航空宇宙、航空分野などで回路スイッチング用途に広く使用されています。
2. 環境条件
アイテム |
パラメータ |
温度範囲 (°C) |
-65～125 |
相対湿度 |
40 °Cで98% |
低圧 (kPa) |
4.4 |
正弦波振動 (Hz) |
10～3000 |
正弦波振動 (m/s²) |
294 |
ランダム振動 |
40 (m/s²)²/Hz、239.1 m/s² |
衝撃 (m/s²) |
1960 |
定常加速度 (m/s²) |
490 |
気密性 (Pa・cm³/s) |
漏洩率 ≤ 1×10⁻³ |
3.技術特性 化学
アイテム |
パラメータ |
連絡先フォーム |
4Z (4組の切替接点) |
接触抵抗 (Ω) |
≤ 0.05 |
動作・解放時間 (ms) |
≤ 15 |
パルス幅 (ms) |
≥ 45 |
絶縁抵抗 (MΩ) |
≥ 1000 |
絶縁耐電圧（Vr.m.s.、50 Hz） |
1000 |
接点負荷および寿命 |
抵抗性負荷: 15 A, 28 Vd.c., 1×10⁵回操作; インダクティブ負荷: 8 A, 28 Vd.c., τ ≤ 5 ms, 2×10⁴回操作; モーター負荷: 4 A, 28 Vd.c., 1×10⁵回操作; 微少電流: 10 μA–50 μA, 10 mV–50 mV, 1×10⁵回操作 |
尺寸 (mm) |
26×26×26 |
コイル消費電力（W） |
約 2 |
重量 (g) |
≤ 80 |
4.仕様表 (Vd.c.)
いいえ。 |
定格コイル電圧 |
コイル電圧 (マックス ) |
コイル抵抗（Ω）±10%（25 °C） |
最大動作または開放電圧 (全温度範囲) |
006 |
6 |
7.2 |
25 |
5.0 |
012 |
12 |
14.4 |
100 |
10.0 |
028 |
28 |
32.0 |
405 |
24.0 |
048 |
48 |
52.0 |
1350 |
42.0 |
*注: 仕様はユーザーの要件に応じて追加可能です。取り付け方法もユーザーの要件に応じて設計できます .
寸法 設置方法
電磁リレー リスト
P/N |
説明 |
写真 |
JMC-260M |
この製品はフォームC（切替）接点を2つ備えており、最大2A、28V直流での小電力信号および抵抗性負荷を切り替えることができます。航空宇宙、航空機、およびその他の重要なシステムにおける回路切り替え用途に広く使用されています。
|
|
|
JMC-1010M
|
本製品はバランスフォース磁気ラッチ式リレーで、フォームC（切替）接点を1つ備えています。最大10A、28V直流の抵抗性負荷の切り替えが可能で、コイルの発熱が少なく、高効率な電力性能を特徴としています。優れた環境耐性を備えており、さまざまな軍用機器や携帯電子機器の回路切り替え用途に最適です。 |
|
JMW-2MA |
この製品は2つのForm C（切替）接点を備えており、低レベル信号および抵抗負荷を最大1A、28V直流でスイッチングできます。航空宇宙、航空および関連分野における回路スイッチング用途に広く使用されています。 |
|

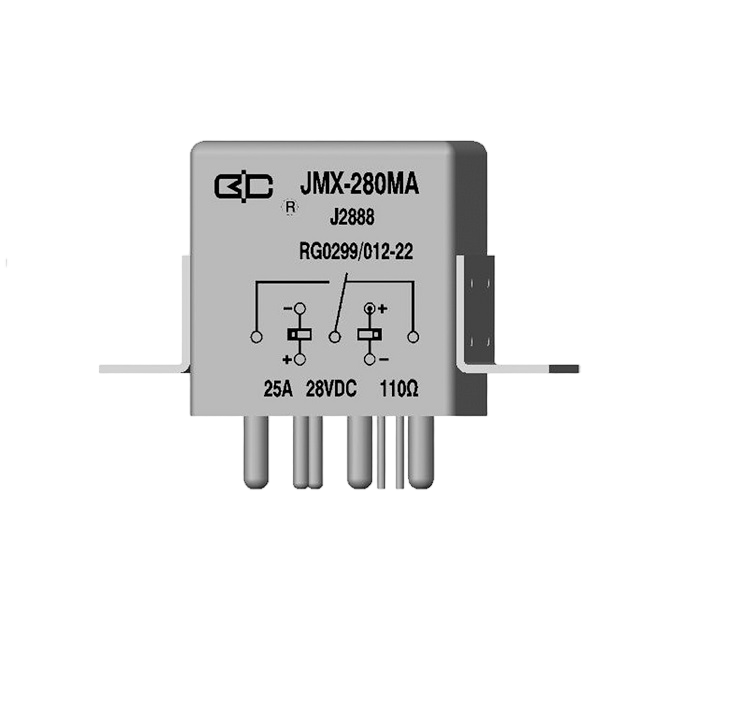

JMX-280MA |
この製品は1/2立方インチ（in³）のバランスドフォース磁気ラッチ式リレーで、1つのForm C（切替）接点を備えています。抵抗負荷を最大25A、28V直流でスイッチング可能であり、優れた環境耐性を発揮します。リレーは軍用機器や携帯電子機器の回路スイッチングに広く採用されています。 |
|
JMX-3025M |
この製品は1立方インチ（1 in³）のバランスドフォース磁気ラッチ式リレーで、3つのForm C（切替）接点を備えています。抵抗負荷を最大25A、28V直流でスイッチング可能であり、優れた環境耐性を示します。航空宇宙、航空、兵器、海洋システムなどの分野における回路スイッチング用途に広く使用されています。 |
|

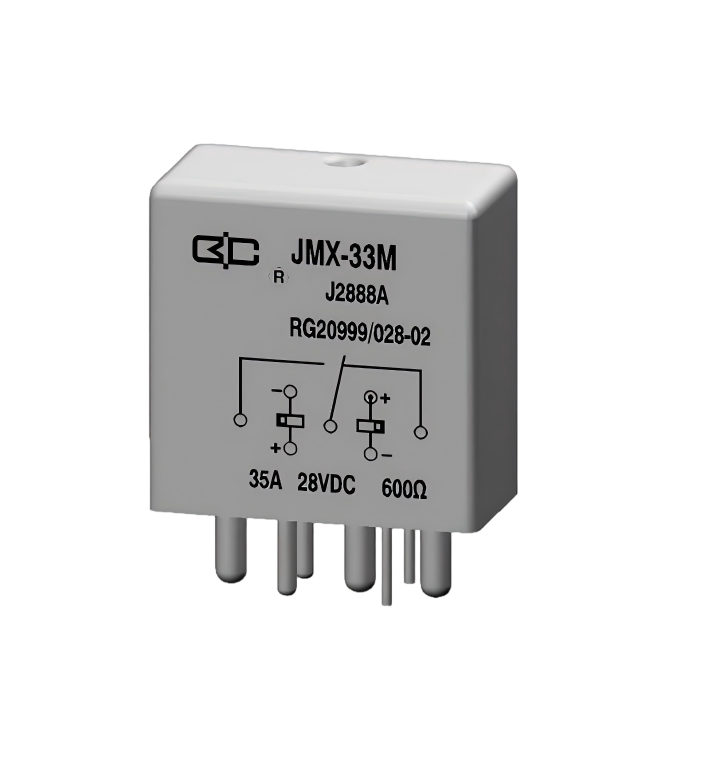

JMX-33M |
この製品は1/2立方インチ（½ in³）のバランスドフォース磁気ラッチ式リレーで、1組のForm C（切替）接点を備えています。直流28Vで最大40Aの抵抗負荷のスイッチングが可能で、小型ながら高容量と優れた環境耐性を備えています。航空宇宙、航空、船舶システム、電子機器などの分野における回路スイッチング用途に広く使用されています。 |
|
JMX-401 5MA |
この製品は1立方インチ（1 in³）のバランスドフォース磁気ラッチ式リレーで、2つの制御巻線と4組のForm C（切替）接点を備えています。直流28Vで最大15Aの抵抗負荷のスイッチングが可能で、優れた環境耐性を示します。航空宇宙や航空などの高信頼性を求める分野における回路スイッチングに広く使用されています。 |
|

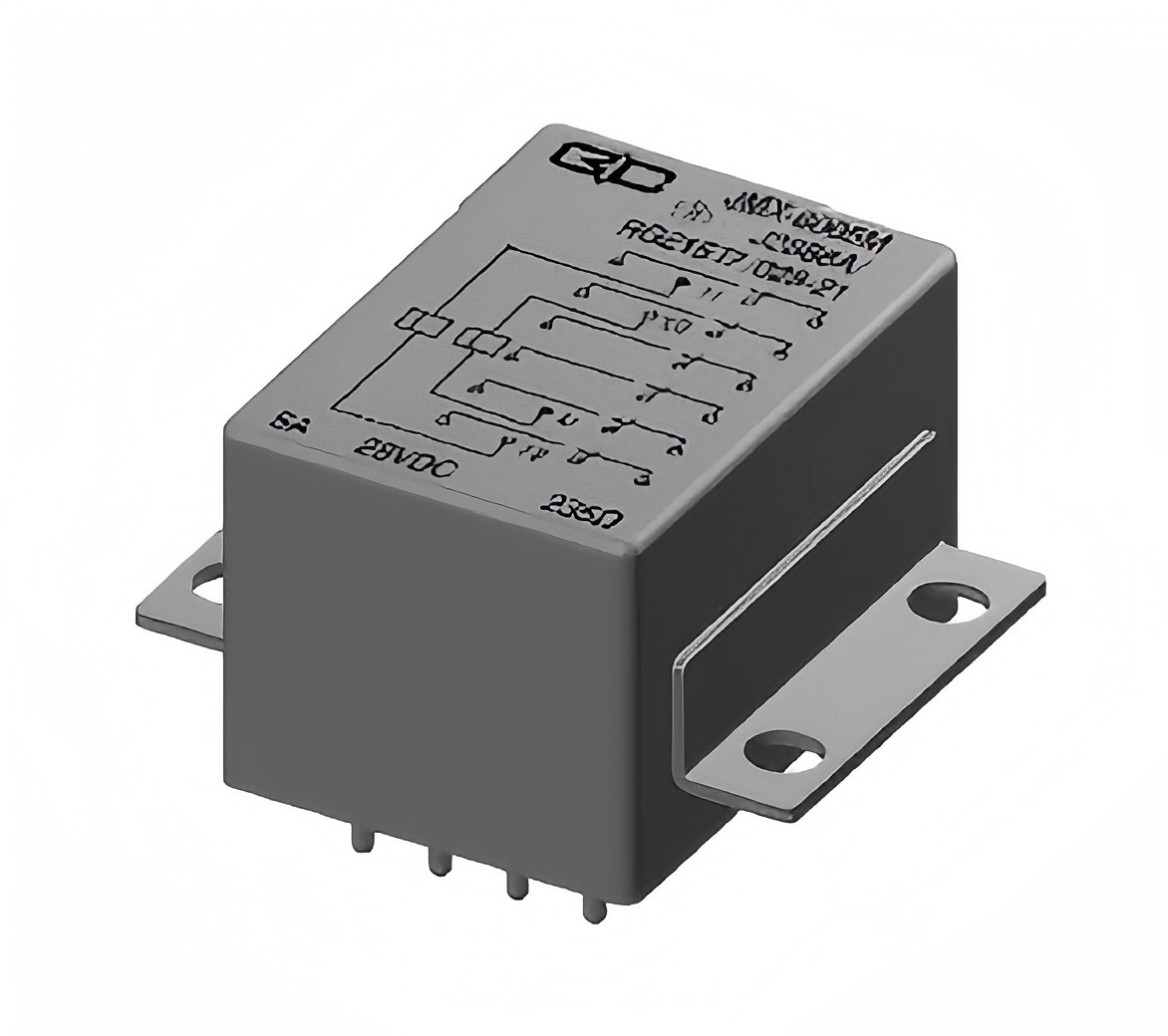

JMX-6005M |
この製品は、バランスド・フォース磁気ラッチング・リレーであり、2つの制御巻線と6組のフォームC（切替）接点を備えています。直流28Vで最大5Aの抵抗負荷をスイッチング可能であり、コンパクトなサイズと優れた環境耐性が特徴です。航空宇宙、航空、船舶システムなどの分野で使用される回路スイッチング用途に広く採用されています。 |
*** 製品の詳細については、販売代理店にお問い合わせください。
自動化された近代工場
最新の自動化工場により、当社のすべての性能指標が非常に一貫しており、各製品のパラメーターの差異を可能な限り最小限に抑えることができます。 製品 これは製品の信頼性と一貫性を保証するだけでなく、顧客の設備が安全かつ確実に運転されるための重要な保証にもなっています。
設備の整った研究所
当社には整備された試験用ラボがあり、製品の品質を厳しく管理しています。これにより、顧客に納入する製品の合格率が100％になることを確実にしています。
