高精度電圧リファレンス

CM5415、高精度電圧リファレンス入力電圧にほとんど依存しない5V出力を提供し、7.2V～40Vの広い供給電圧範囲に対応。最大10mAの双方向負荷電流をサポート。

LT1021、ADR435、REF4050とのベンチマーク比較。5V精密電圧リファレンス

LT1021、ADR435、REF4050の最適な代替品。

Brand:

CIMO

Spu:

CM5415

Appurtenance:

製品パンフレット：ダウンロード

紹介

紹介

概要
CM5415は、7.2Vから40Vの広い電源電圧範囲内で動作する高精度リファレンス電源です。入力電圧の変動に対して最小限の変化で安定した5V出力を提供し、最大10mAの双方向負荷電流をサポートします。
特許取得済みの回路設計を採用することで、CM5415は優れたノイズ特性と非常に低い温度ドリフトを実現しており、あらゆる高精度用途に最適な電圧リファレンスとなっています。応用 .
CM5415はSOP8パッケージで提供され、最大動作温度範囲は-55°Cから125°Cです。

特徴
広い電源電圧入力範囲：7.2V～40V
非常に低い温度ドリフト：通常3ppm/°C
初期精度：±0.05%
低ノイズ：13μVpp（0.1Hz～10Hz）
出力電圧のトリミング対応
双方向出力電流対応：±10mA

応用
A/DおよびD/Aコンバーター
精密電圧レギュレーター
デジタル電圧計
慣性航法システム
携帯型基準電源

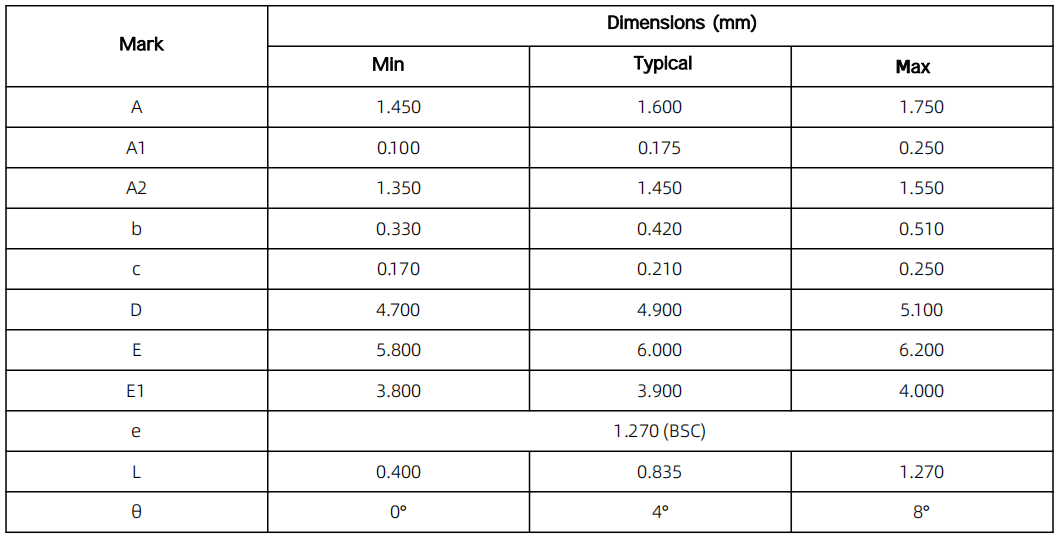

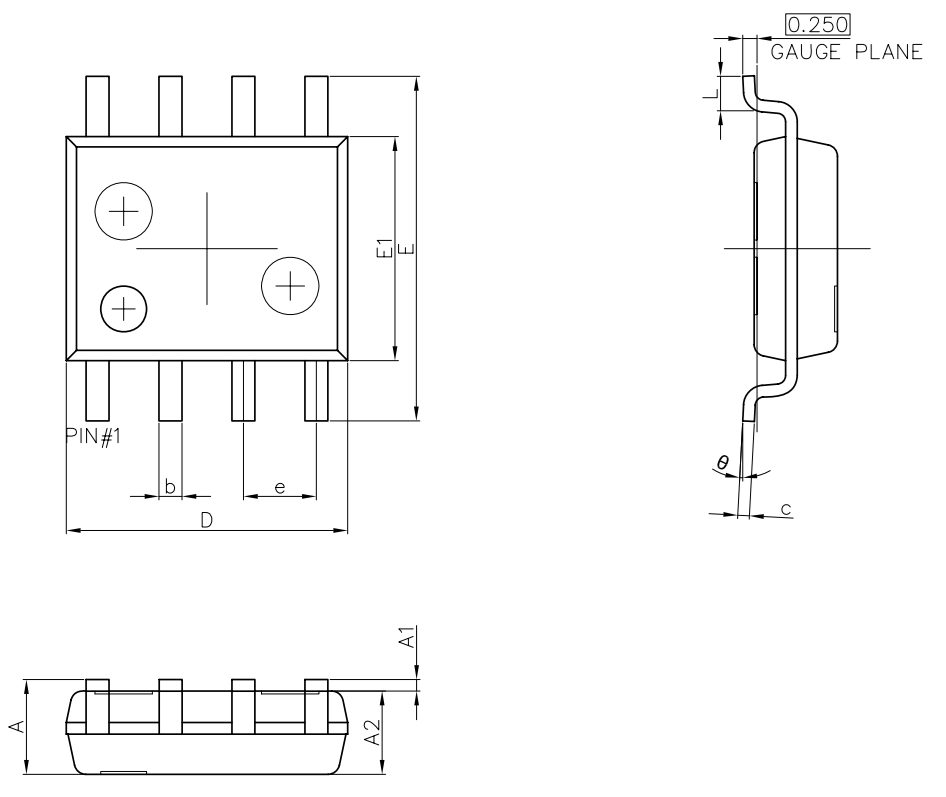

外观.png 外观尺寸.png

商品リスト

高精度電圧リファレンス

P/N	タイプ	パッケージ	MPQ（個）	比較対象
CM5102-SOPTA	関連資料	ロール	4000	AD780 ADR431 REF4025 REFS025
CM5415-SOPTA	関連資料	ロール	4000	LT1021 ADR435 REF4050
CM5405-SOPTA	関連資料	ロール	4000	N/A
CM5407-SOPTA	関連資料	ロール	4000	N/A
CM5400-SOPTA	関連資料	ロール	4000	N/A
