充電ステーションにおけるMOSFETおよびIGBTの応用

1. 充電ステーションの概要
充電ステーションとは、電気自動車（EV）にエネルギーを供給するための装置であり、その機能はガソリンスタンドの給油機に類似しています。地上または壁面に固定設置され、公共施設（公共建築物、ショッピングモール、公共駐車場など）や住宅用駐車場、あるいは専用の充電ステーションに設置されます。また、電圧レベルに応じて、さまざまな種類の電気自動車への充電が可能です。
充電ステーションの入力端子は交流電源網に直接接続されており、出力端子には電気自動車（EV）を充電するための充電プラグが装備されています。充電ステーションは一般に、通常充電と急速充電という2種類の充電方式を提供しています。ユーザーは専用の充電カードを用い、充電ステーションが提供する人間・機械インタフェース上でカードをスワイプすることで、対応する充電操作を実行し、料金データを印刷することができます。充電ステーションのディスプレイ画面には、充電量、料金、充電時間などのデータを表示できます。
充電ステーションはその充電方式に応じて、直流（DC）充電ステーション、交流（AC）充電ステーション、およびAC／DC統合型充電ステーションに分類されます。
AC充電ステーション
AC充電ステーションは、電気自動車（EV）の外部に固定設置され、電力網に接続して、EVに搭載されたオンボードチャージャー（EVに固定設置されたチャージャー）に交流電源を供給する電源装置です。AC充電ステーションは電力出力のみを提供し、充電機能を有しません。EVを充電するには、オンボードチャージャーと接続する必要があります。これは、単に電力制御機能を果たすにすぎません。
DC充電ステーション
DC充電ステーションの基本構成部品には、電源ユニット、制御ユニット、計測ユニット、充電インターフェース、電源供給インターフェース、人間機械インタラクションインターフェースなどがあります。電源ユニットとはDC充電モジュールを指し、制御ユニットとは充電ステーションコントローラーを指します。これらの主要構成部品に加え、DC充電ステーションには、板金部品、ヒューズ、リレー、雷保護装置などのその他の重要な小型部品も含まれます。システム統合製品として、DC充電ステーションは技術的コアである「DC充電モジュール」と「充電ステーションコントローラー」のみならず、構造設計も充電ステーション全体の信頼性設計における重要なポイントの一つです。

2. 製品の用途および優位性

について 応用 充電ステーション市場において、当社の高電圧スーパージャンクションMOSには以下の製品優位性があります：

(1) LLCトポロジー向けに、ボディーダイオードを最適化し、di/dt耐性の向上、Qrrの低減およびドライブ干渉の抑制を実現しました。
(2) Vth（しきい値電圧）を最適化し、複数個のデバイスを並列駆動する際の信頼性を高めました。
(3) QgおよびCoss/Ciss比を最適化し、ドライブ損失を低減するとともに、ドライブ時の干渉耐性を向上させました。
(4) EAS（単発アバランチ耐量）を最適化し、アバランチ耐性を強化しました。

充電ステーション市場への応用に関して、当社製品の優位点は以下のとおりです：
(1) Vcesatを最適化し、導通損失をさらに低減して温度上昇を抑制しました。
(2) 逆並列ダイオードを最適化し、di/dt耐性を向上させました。
(3) スイッチング速度を最適化し、スイッチング周波数を最大60 kHzまで高めました。

これらの優位点により、当社製品は充電ステーション用途において、より安全性・効率性が向上しています。

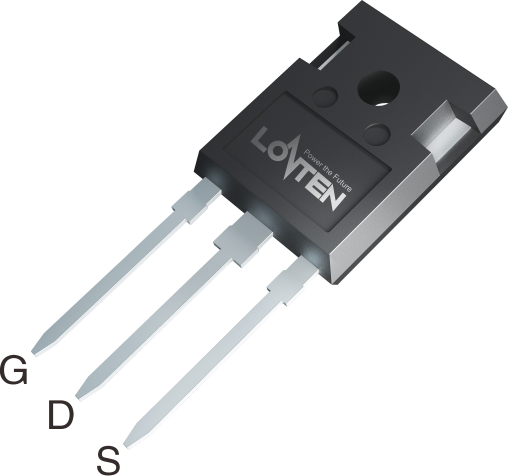

3. おすすめの用途の一つ 製品
