CM7506 DAC Precision, consumo ultra-basso di potenza, uscita tensione supporta protocollo XY2-100, 16 bit

Panoramica

CM7506 è un convertitore digitale-analogico (DAC) a uscita di tensione non bufferizzata a 16 bit, dotato di una progettazione logica digitale che supporta il protocollo XY2-100, appositamente studiata per applicazioni con controller galvanometrici a laser. Funzionante con un'unica alimentazione da 2,7 V a 5,5 V, garantisce prestazioni di uscita della tensione monotona sull'intero intervallo di temperatura. L'architettura non bufferizzata consente un consumo di potenza estremamente ridotto, con una corrente a riposo di soli 290 μA e un errore di offset a codice zero basso pari a 0,5 LSB.

Il CM7506 supporta un intervallo di ingresso della tensione di riferimento da 2 V a VDD. L'escursione della tensione di uscita va da 0 V a VREF. Una stringa di resistori interni accuratamente abbinati permette al dispositivo, quando abbinato a un amplificatore operazionale esterno di precisione, di generare tensioni di uscita bipolari con un'escursione massima di ±VREF su RFB.

Il CM7506 utilizza un'interfaccia seriale a 3 fili compatibile con SPI/QSPI/MICROWIRE, che supporta frequenze di clock fino a 50 MHz. Può essere collegato direttamente a optoisolatori per soddisfare requisiti specifici applicazione requisiti. All'accensione, il circuito di reset porta l'uscita del CM7506 al livello di metà scala

Caratteristiche

• Alimentazione singola: 2,7 V – 5,5 V

• Bassa corrente di alimentazione: 290 μA

• Errore INL: ±0,5 LSB

• Impulso di glitch ridotto: 1 nV·s

• Tempo di assestamento rapido: 1 μs

• Uscita garantita monotona sull'intera gamma di temperatura

• Uscita in tensione in grado di pilotare direttamente un carico da 60 kΩ

• interfaccia seriale compatibile con SPI/QSPI/MICROWIRE a 50 MHz

• Il reset all'accensione forza l'uscita del DAC a metà scala

• Compensazione della corrente di riferimento della sorgente

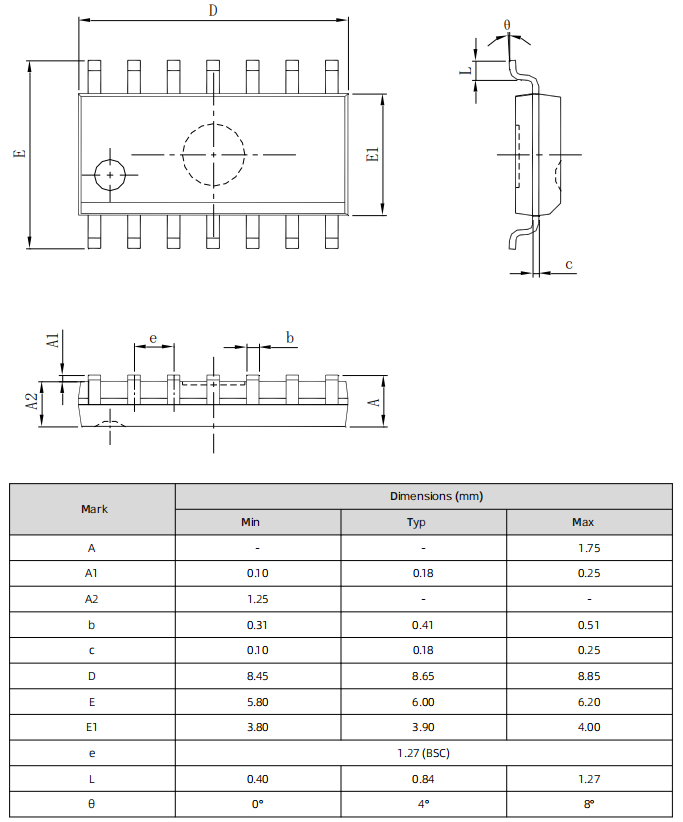

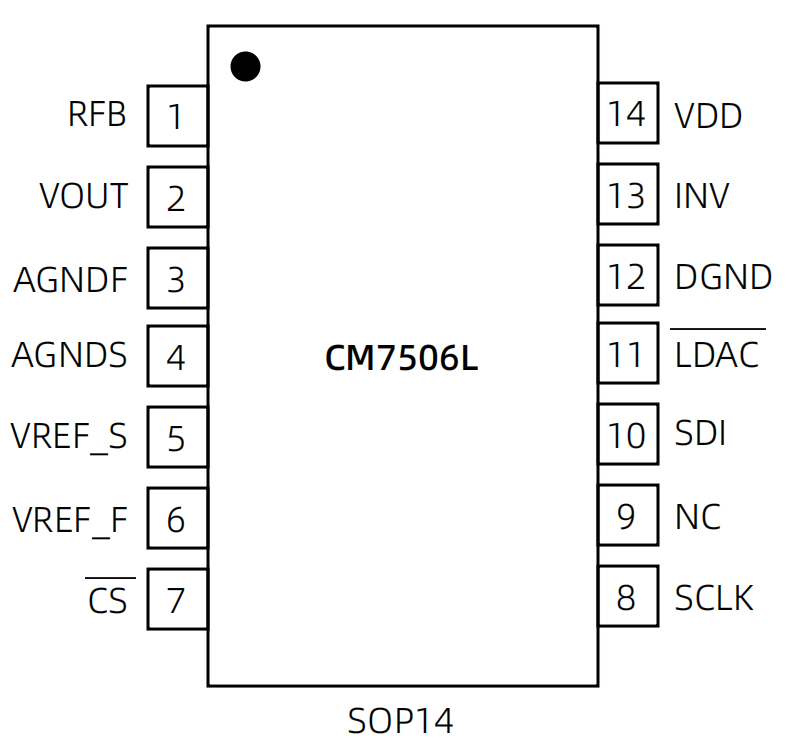

• Involucro SOP14 (8,7 mm × 3,9 mm)

Applicazioni

• Controllori galvanometrici laser

• Circuiti di calibrazione per strumentazione ad alta precisione

• Controllo di processo e automazione industriale

• Apparecchiature automatiche di prova

• Sorgenti di segnale precise
