CM7502L DAC Precision, uscita tensione bipolare, supporta protocollo XY2-100, 16 bit

Panoramica

Il CM7502L è un convertitore digitale-analogico (DAC) a uscita tensione non bufferata da 16 bit. Funziona con un'unica alimentazione da 2,7 V a 5,5 V e garantisce la monotonicità della tensione di uscita sull'intero intervallo di temperatura. La sua architettura non bufferata consente un consumo di potenza estremamente ridotto, con una corrente statica di soli 120 μA e un errore di offset a codice zero basso pari a 0,5 LSB.

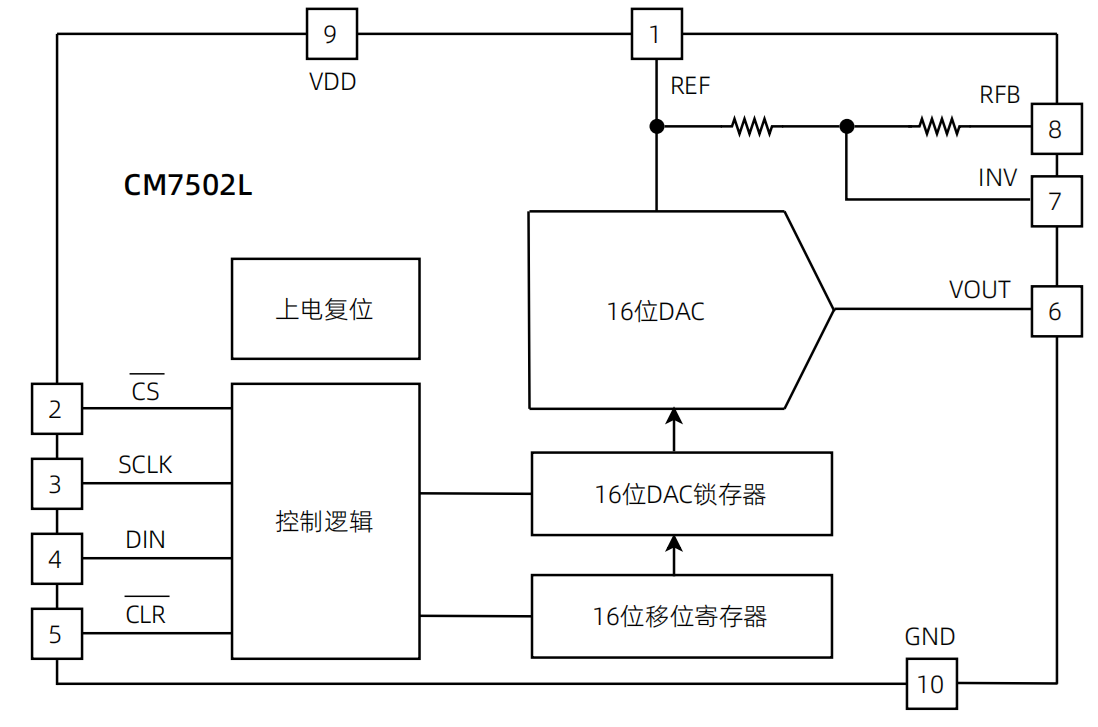

Il CM7502L supporta un intervallo di tensione di riferimento in ingresso compreso tra 2 V e VDD. L'escursione della tensione di uscita va da 0 V a VREF. Il CM7502L integra una stringa di resistori interni precisi e ben abbinati che, utilizzata insieme a un amplificatore operazionale esterno di precisione, può generare un'escursione di tensione bipolare fino a ±VREF sul piedino RFB.

Il CM7502L adotta un'interfaccia seriale a tre fili compatibile con SPI/QSPI/MICROWIRE, in grado di funzionare a frequenze di clock fino a 50 MHz, ed è direttamente collegabile a optoisolatori per soddisfare requisiti specifici applicazione requisiti. All'accensione, il circuito di reset porta l'uscita del CM7502L a metà scala. Il piedino CLR può inoltre portare l'uscita del CM7502L a metà scala.

Il CM7502L supporta il funzionamento solo in modalità di uscita bipolare.

Caratteristiche

• Alimentazione singola: da 2,7 V a 5,5 V

• Bassa corrente di alimentazione: 120 μA

• Errore INL: ±0,4 LSB

• Basso impulso di disturbo: 0,5 nV·s

• Tempo di assestamento breve: 1 μs

• Tensione di uscita garantita monotona sull'intera gamma di temperatura

• Uscita in tensione in grado di pilotare direttamente un carico da 60 kΩ

• interfaccia seriale compatibile con SPI/QSPI/MICROWIRE a 50 MHz

• Il reset all'accensione porta l'uscita del convertitore D/A a metà scala

• Piedino di reset asincrono CLR

• Compensazione della corrente di riferimento della sorgente

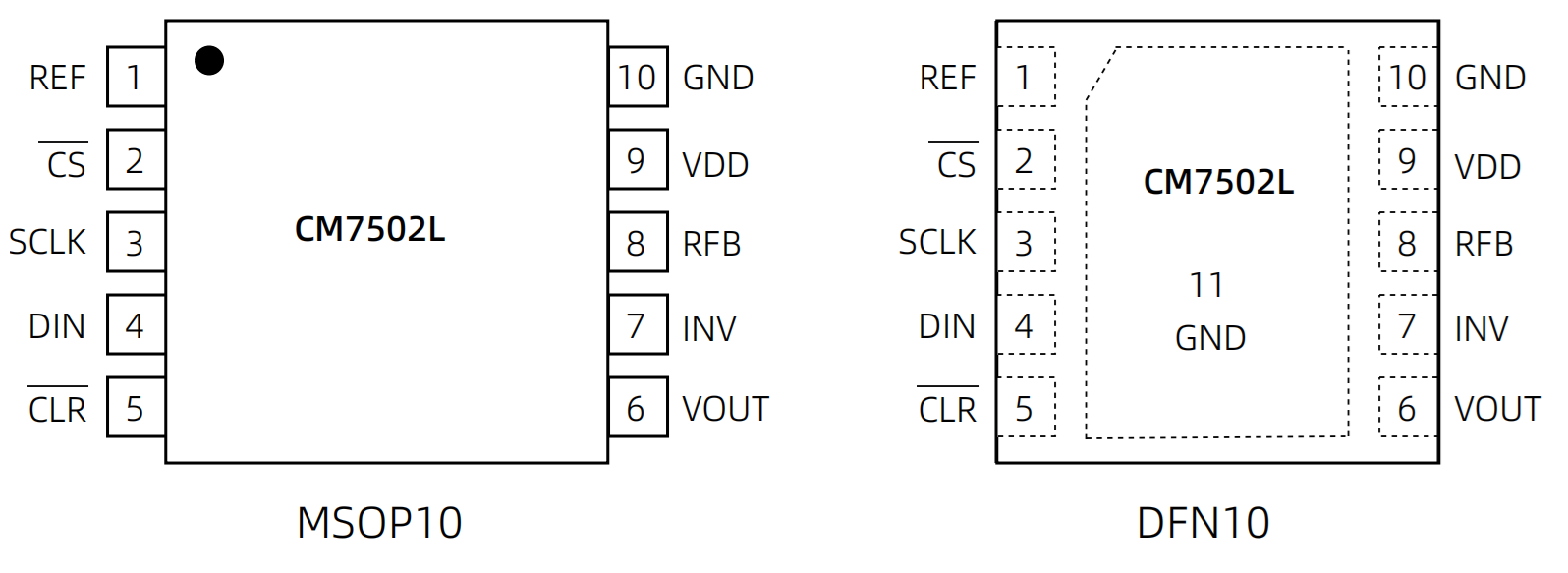

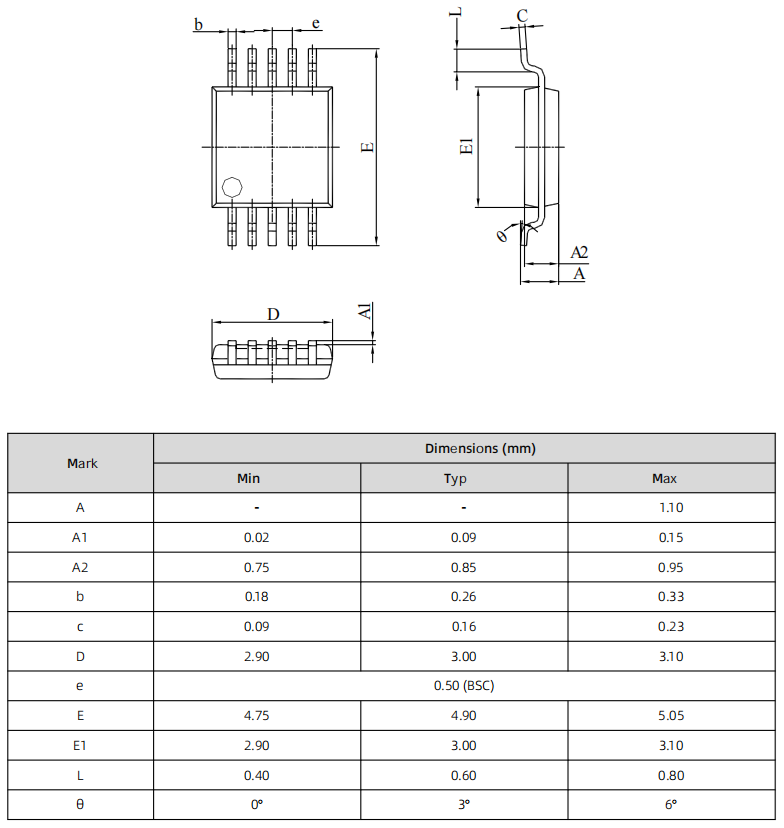

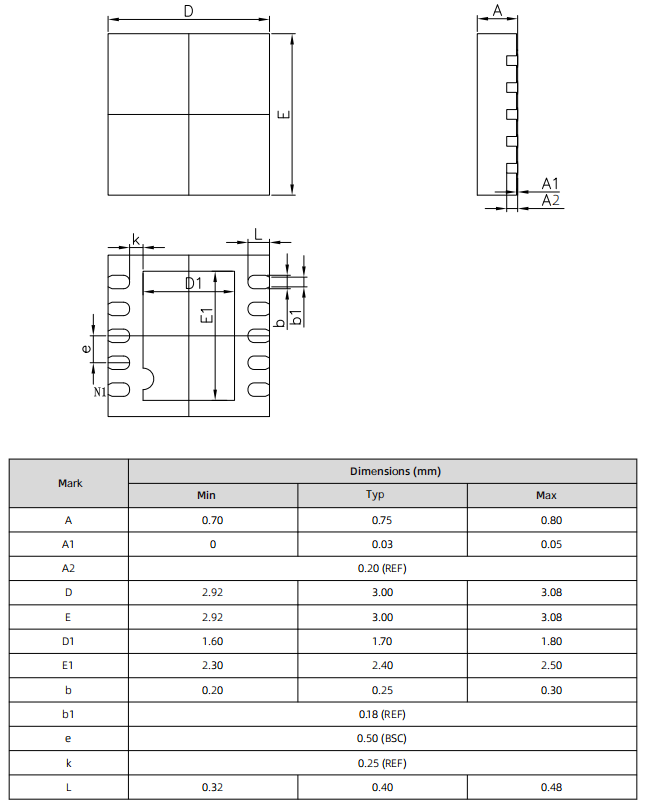

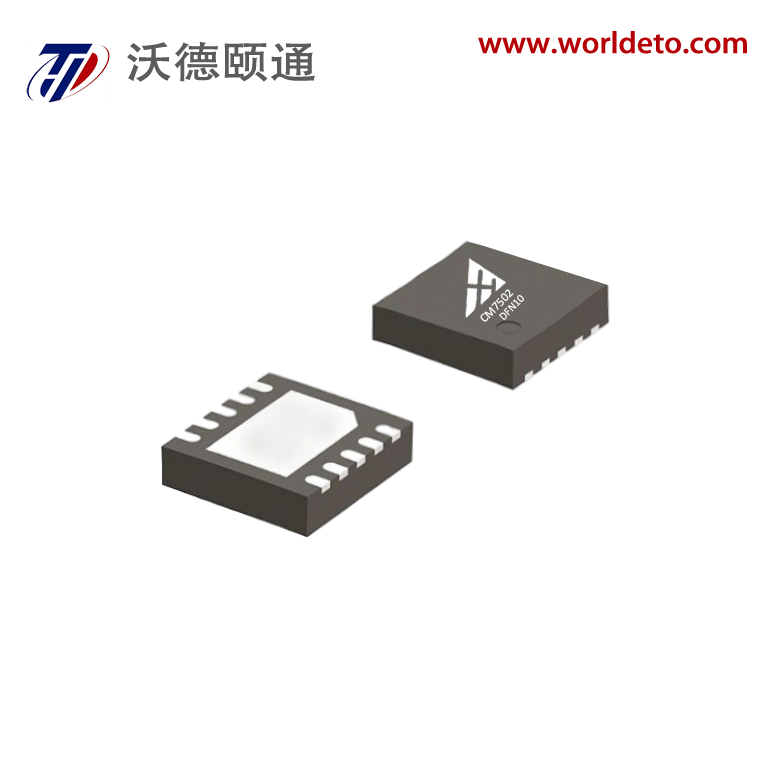

• Confezioni MSOP-10 (3 mm × 3 mm) e DFN-10 (3 mm × 3 mm)

Applicazioni

• Controllori galvanometrici laser

• Circuiti di calibrazione per strumentazione ad alta precisione

• Controllo di processo e automazione industriale

• Attrezzature automatiche per test (ATE)

• Sorgenti di segnale precise

MSOP10
