CM1348 convertitore ADC ΔΣ, 16 canali, 24 bit

Panoramica

CM1348 è un convertitore ADC ΔΣ a 24 bit, a basso rumore, che supporta 16 ingressi singoli o 8 coppie di ingressi differenziali. Può funzionare in modalità di conversione singola o in modalità di conversione continua: nella modalità di conversione singola, la frequenza massima dei dati è di 29,5 kSPS, mentre in modalità di conversione continua la frequenza massima è di 125 kSPS. Il dispositivo include un circuito PLL interno, in grado di moltiplicare un clock da 32,768 kHz generato da cristallo fino a 15,729 MHz per essere utilizzato come clock di sistema. In alternativa, può accettare un clock esterno fino a 16 MHz come clock di sistema.

CM1348 dispone di una funzione di autotest del sistema, che consente la lettura attraverso i registri della tensione di alimentazione, della temperatura interna, della tensione di riferimento, del guadagno, della tensione di offset e di altri dati. Supporta comunicazione seriale SPI, consentendo la configurazione dei canali di ingresso, delle frequenze di campionamento, dei GPIO, delle funzioni di rilevamento, ecc.

Caratteristiche

• 24 bit senza codici mancanti

• Modalità canale fisso o modalità scansione automatica

• Frequenza dati in modalità canale fisso: 125 kSPS

• Frequenza dati in modalità scansione automatica: 29,5 kSPS/canale

• Stabilità dei dati in modalità di conversione singola

• 16 ingressi singoli o 8 coppie di ingressi differenziali

• Tensione di alimentazione unipolare (5 V) o bipolare (±2,5 V)

• Basso rumore: 2,8 μVrms (1,8 kSPS)

• INL: 0,0003%

• Deriva della tensione di offset con la temperatura: 0,02 μV/°C

• Deriva della guadagno con la temperatura: 0,4 ppm/°C

• Funzione di rilevamento circuito aperto

• Piedino di controllo dell'avvio della conversione

• I segnali interni possono essere inviati a circuiti esterni per il condizionamento del segnale

• Lettura integrata della temperatura, della tensione di riferimento, della tensione di offset, del guadagno dell'ADC e della tensione di alimentazione

• Auto-Test

• Consumo di potenza in conversione: 21 mW

• Modalità standby, sospensione e spento

• 8 porte GPIO

• Oscillatore al quarzo o clock esterno: 32,768 kHz

Applicazioni:

• Applicazioni mediche, avioniche e controllo di processo

• Monitoraggio meccanico e di sistema

• Strumenti ad alta velocità con scansione multicanale

• Sistemi industriali

• Sistemi di misurazione di laboratorio

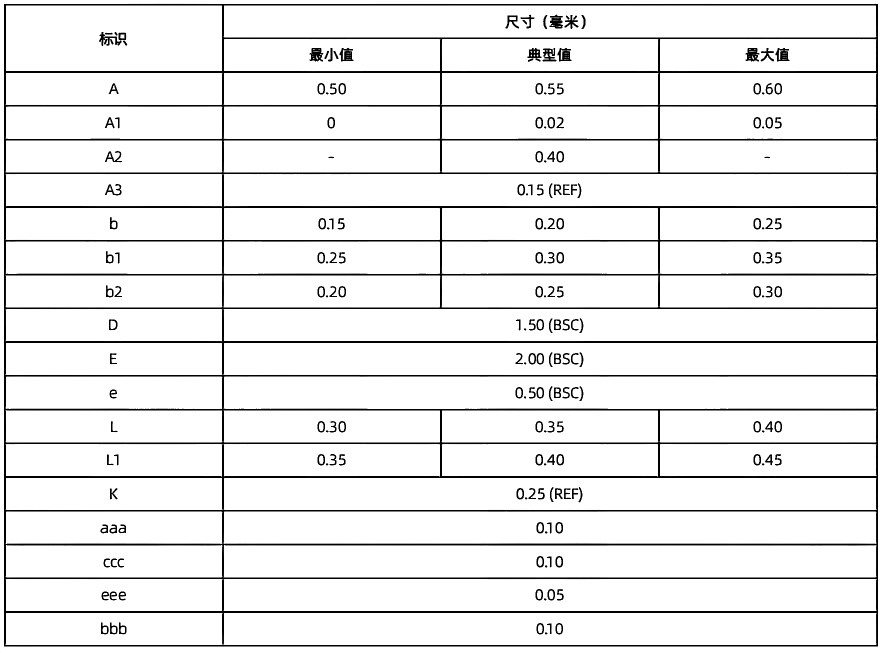

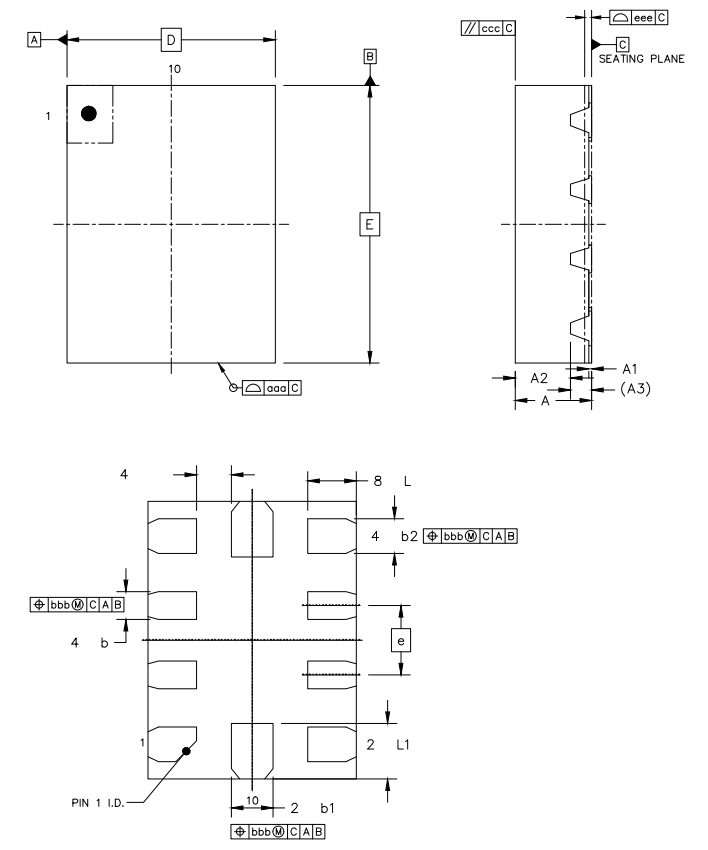

QFN10
