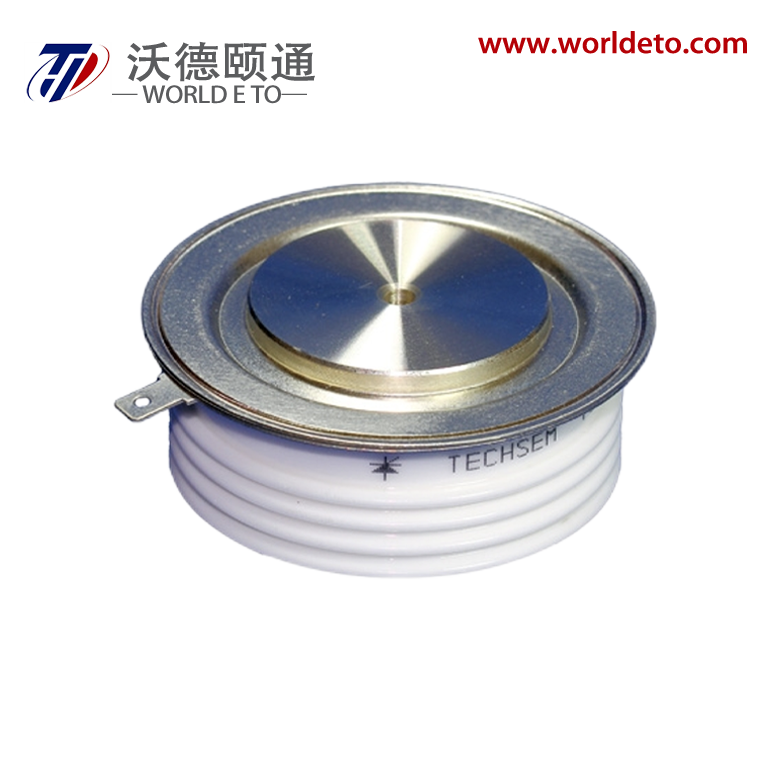

Y50KFG, Thyristor Pemutus Cepat Non Simetris

Simbol

Karakteristik

Kondisi pengujian

T j (℃)

Nilai

Satuan

Min

Jenis

Maks

B T (AV )

Arus rata-rata dalam keadaan hidup

180。gelombang setengah sinus 50Hz Dingin sisi ganda,

T C =55℃

125

1200

A

T C =70℃

125

1000

A

V DRM

Berulang tegangan puncak dalam keadaan mati

tp=10ms

125

2000

3000

V

V RRM

Berulang tegangan balik puncak

1000

2500

B DRM /IRRM

Berulang arus puncak

pada V DRM /VRRM

125

80

mA

B TSM

Arus dalam keadaan hidup lonjakan

10ms setengah sinus gelombang V Batang =0.6V RRM

125

16

kA

B 2t

B 2t untuk pengelasan koordinasi

1280

103A 2s

V Terhadap

Tegangan Ambang

125

1.55

V

batang T

Resistansi kemiringan dalam keadaan hidup

0.40

mΩ

V TM

Tegangan puncak dalam keadaan hidup

B TM =3000A, F=24kN

20≤tq ≤35

25

2.80

V

36≤tq ≤60

2.60

V

61≤tq ≤75

2.40

V

dv/dt

Laju kritis kenaikan dari keadaan mati tegangan

V Dm =0.67V DRM

125

1000

V/μs

di/dt

Laju kritis kenaikan dari keadaan hidup saat ini (Non-repetitif)

V Dm = 67% V DRM terhadap 1600A,

Puls gerbang t batang ≤0.5μs B GM =1.5A

125

1500

A/μs

Q r

Biaya pemulihan

B TM =1000A ,tp=4000µs, di/ dt=-20A/µs, V Batang =100V

125

750

μC

tq

Waktu mati komutasi sirkuit

B TM =1000A ,tp=4000µs, V Batang =100V dv/dt=30V/μs ,di/dt=-20A/μs

100

20

75

μs

B GT

Arus pemicu gerbang

V A =12V, B A =1A

25

40

300

mA

V GT

Tegangan pemicu gerbang

0.9

3.0

V

B H

Arus penahan

20

500

mA

B L

Arus pengunci

500

mA

V GD

Tegangan gerbang non-pemicu

V Dm =67%V DRM

125

0.3

V

Batang th(j-c)

Termal ketahanan Junction ke casing

sisi ganda didinginkan Gaya penjepit 24kN

0.020

℃ /W

Batang th(c-h)

Termal ketahanan kasus ke heatsink

0.005

F m

Kekuatan pemasangan

19

26

kN

T vj

Suhu persimpangan

-40

125

℃

T sTG

Suhu yang disimpan

-40

140

℃

S t

Berat

440

g

Rangka kerja

KT50cT
