Rövid bevezetés
Gyors Kikapcsolású Thyristor modulok ,MK(H)x200 MK200, 200A, Légi hűtés ,a TECHSEM készítette.
VRRM,VDRM |
Típus és körvonal |
600V |
A következők: |
A következők szerint: |
800V |
A következők: |
MHx200-08-413F3D |
1000V |
MKx200-10-413F3D |
MHx200-10-413F3D |
1200V |
A következők: |
MHx200-12-413F3D |
1400V |
A következők: |
A következők szerint: |
1600V |
A következők: |
A következők szerint: |
1800V |
A következők: |
A következők szerint: |
1800V |
MK200-18-413F3DG |
|

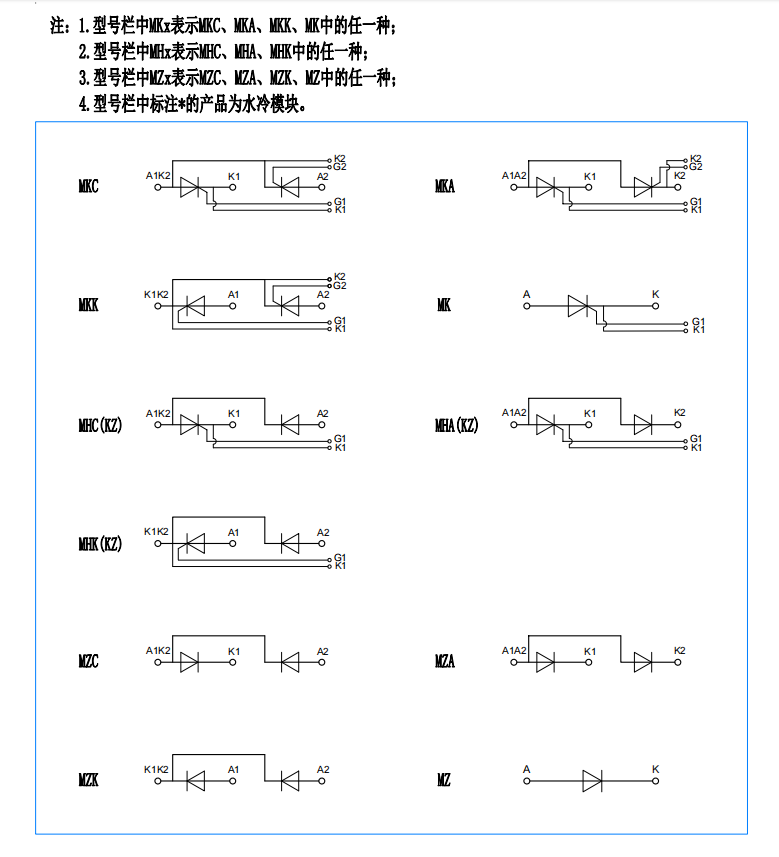

Az MKx bármilyen típusú MKC, MKA, MKK
Az MHx bármilyen típusú MHC, MHA, MHK
Jellemzők ：
-
Elkülönített szerelvény bas 2500V ~
-
Nyomásérintkezős technológia Növekedett a teljesítményciklushoz való alkalmasság
-
A tér és a súly vágás
Tipikus alkalmazások ：
- Inverter
- Induktív fűtés
- Vágó
|
Szimbólum
|
A tulajdonságok
|
A vizsgálati feltételek
|
Tj( ℃ ) |
Érték |
Egység
|
Min. |
Típus |
Max. |
Én... T(AV) |
Átlagos bekapcsolt állapotú áram |
180° fél szinus hullám 50 Hz Egyszintes hűtött oldal, Tc=85 ℃ |
125
|
|
|
200 |
A |
Én... T(RMS) |
RMS bekapcsolt állapotú áram |
|
|
314 |
A |
Én... DRM Én... RRM |
Ismétlődő csúcsáram |
vDRM-nél VRRM-nél |
125 |
|
|
50 |
mA |
ITSM |
Túlfeszültség bekapcsolt állapotú áram |
10ms fél szinuszhullám VR=60%VRRM |
125
|
|
|
4.8 |
kA |
I2t |
I2t az olvadási koordinációhoz |
|
|
115 |
103A 2s |
V. A |
Küszöbfeszültség |
|
125
|
|
|
1.65 |
V. |
r T |
Bekapcsolt állapotú lejtési ellenállás |
|
|
0.60 |
férfi |
V. TM |
Csúcs bekapcsolt állapotú feszültség |
ITM=600A |
25 |
|
|
2.65 |
V. |
dv/dt |
Kritikus feszültségnövekedési sebesség kikapcsolt állapotban |
VDM=67%VDRM |
125 |
|
|
800 |
V/μs |
di/dt |
Kritikus emelkedési sebesség a bekapcsolt állapotú áramra |
Kapu forrás 1.5A
tr ≤0.5μs Ismétlődő
|
125 |
|
|
200 |
A/μs |
tq |
Áramkör által vezérelt kikapcsolási idő |
ITM=200A, tp=4000μs,VR=100V dv/dt=30V/μs, di/dt=-20A/μs |
125 |
20 |
|
40 |
μs |
25 |
6 |
|
16 |
μs |
Én... GT |
Kapu indító áram |
VA= 12V, IA= 1A
|
25
|
30 |
|
180 |
mA |
Vgt. |
Kapu indító feszültség |
0.8 |
|
2.5 |
V. |
IH |
Tartó áram |
20 |
|
200 |
mA |
A II. |
Rögzítő áram |
|
|
1000 |
mA |
V. GD |
Nem indító kapu feszültség |
VDM=67%VDRM |
125 |
|
|
0.2 |
V. |
Rth(j-c) |
Hőellenállás csatlakozótól a házig |
Egyoldali hűtés chipenként |
|
|
|
0.100 |
℃ /W |
Rth(c-h) |
Hőellenállás a háztól a hűtőbordáig |
Egyoldali hűtés chipenként |
|
|
|
0.040 |
℃ /W |
VISO |
Szigetelési feszültség |
50Hz, R.M.S, t= 1min, Iiso:1mA(MAX) |
|
2500 |
|
|
V. |
|
FM
|
Terminál csatlakozási nyomaték (M8) |
|
|
10.0 |
|
12.0 |
N·m |
Rögzítési nyomaték (M6) |
|
|
4.5 |
|
6.0 |
N·m |
Tvj |
Kötési hőmérséklet |
|
|
-40 |
|
125 |
℃ |
TSTG |
Tárolási hőmérséklet |
|
|
-40 |
|
125 |
℃ |
Wt |
Súly |
|
|
|
770 |
|
g |
Az ábrázolás |
413F3D |
