Rövid bevezetés
Gyors kikapcsolású tirisztor Mo dulok ,MK(H)x300 MK300 ,30 0A .Levegő hűtés, a TECHSEM által gyártva.
VRRM,VDRM |
Típus és körvonal |
600V |
MKx300-06-415F3 |
MHx300-06-415F3 |
800V |
MKx300-08-415F3 |
MHx300-08-415F3 |
1000V |
MKx300-10-415F3 |
MHx300-10-415F3 |
1200V |
MKx300-12-415F3 |
MHx300-12-415F3 |
1400V |
MKx300-14-415F3 |
MHx300-14-415F3 |
1600V |
MKx300-16-415F3 |
MHx300-16-415F3 |
1800V |
MKx300-18-415F3 |
MHx300-18-415F3 |
1800V |
MK300-18-415F3G |
|
Az MKx bármilyen típusú MKC, MKA, MKK
Az MHx bármilyen típusú MHC, MHA, MHK
Jellemzők ：
- Izolált rögzítő alap 2500V~
-
Nyomásérintkezős technológia Megnövelt teljesítményciklus képesség
- Hely- és súlymegtakarítás
Tipikus alkalmazások
- Inverter
- Induktív fűtés
- Vágó
|
Szimbólum
|
A tulajdonságok
|
A vizsgálati feltételek
|
Tj( ℃ ) |
Érték |
Egység
|
Min. |
Típus |
Max. |
IT ((AV) |
Átlagos bekapcsolt állapotú áram |
180。fél szinuszos hullám 50Hz Egyoldali hűtés, |
TC=85 ℃
|
125
|
|
|
300 |
A |
IT(RMS) |
RMS bekapcsolt állapotú áram |
|
|
471 |
A |
Idrm Irrm |
Ismétlődő csúcsáram |
vDRM-nél VRRM-nél |
125 |
|
|
80 |
mA |
ITSM |
Túlfeszültség bekapcsolt állapotú áram |
10ms fél szinuszhullám VR=60%VRRM |
125
|
|
|
7.30 |
kA |
I2t |
I2t az olvadási koordinációhoz |
|
|
266 |
103A 2s |
VTO |
Küszöbfeszültség |
|
125
|
|
|
1.36 |
V. |
rt |
Bekapcsolt állapotú lejtési ellenállás |
|
|
0.38 |
mΩ |
VTM |
Csúcs bekapcsolt állapotú feszültség |
ITM=900A |
25 |
|
|
2.20 |
V. |
dv/dt |
Kritikus feszültségnövekedési sebesség kikapcsolt állapotban |
VDM=67%VDRM |
125 |
|
|
800 |
V/μs |
di/dt |
Kritikus emelkedési sebesség a bekapcsolt állapotú áramra |
Kapu forrás 1.5A
tr ≤0.5μs Ismétlődő
|
125 |
|
|
200 |
A/μs |
tq |
Áramkör által vezérelt kikapcsolási idő |
ITM=300A, tp=4000µs,VR= 100V dv/dt=30V/µs, di/dt=-20A/µs |
125 |
20 |
|
40 |
μs |
IGT |
Kapu indító áram |
VA= 12V, IA= 1A
|
25
|
30 |
|
200 |
mA |
Vgt. |
Kapu indító feszültség |
1.0 |
|
3.0 |
V. |
IH |
Tartó áram |
20 |
|
200 |
mA |
A II. |
Rögzítő áram |
|
|
1000 |
mA |
VGD |
Nem indító kapu feszültség |
VDM= 67%VDRM |
125 |
|
|
0.2 |
V. |
Rth(j-c) |
Hőellenállás csatlakozótól a házig |
Egyoldali hűtés chipenként |
|
|
|
0.080 |
。C/W |
Rth(c-h) |
Hőellenállás a háztól a hűtőbordáig |
Egyoldali hűtés chipenként |
|
|
|
0.040 |
。C/W |
VISO |
Szigetelési feszültség |
50Hz, R.M.S, t= 1min, Iiso:1mA(MAX) |
|
2500 |
|
|
V. |
|
FM
|
Terminál csatlakozási nyomaték (M10) |
|
|
10.0 |
|
12.0 |
N·m |
Rögzítési nyomaték (M6) |
|
|
4.5 |
|
6.0 |
N·m |
Tvj |
Kötési hőmérséklet |
|
|
-40 |
|
125 |
℃ |
TSTG |
Tárolási hőmérséklet |
|
|
-40 |
|
125 |
℃ |
Wt |
Súly |
|
|
|
1260 |
|
g |

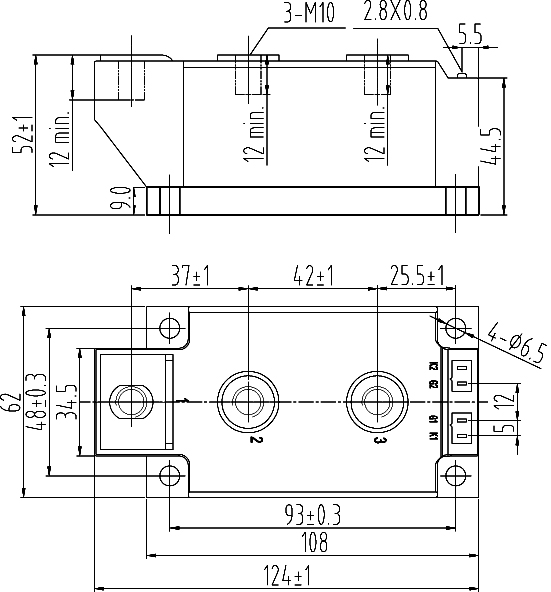

Az ábrázolás |
415F3 |
