CM2274, SAR ADC, entrées différentielles, 4 canaux, 16 bits

Vue d'ensemble
Le CM2274 est un convertisseur analogique-numérique (CAN) à approximation successive (SAR) haute vitesse, à 16 bits et 4 canaux, avec échantillonnage synchrone. Il fonctionne avec une alimentation de 3,3 V et prend en charge une fréquence d'échantillonnage maximale allant jusqu'à 4 MSPS. Ses entrées analogiques différentielles prennent en charge une large plage de tension d'entrée en mode commun, et l'échantillonnage ainsi que la conversion sont déclenchés par le front descendant du signal de sélection de puce.

Le CM2274 intègre un module de suréchantillonnage intégré, qui étend efficacement la plage dynamique et réduit le bruit d'entrée dans les applications à faible bande passante. Lorsque la fonction de suréchantillonnage est activée, elle peut être configurée en mode haute précision 18 bits. La plage de tension pour la broche d'entrée de référence est comprise entre 2,5 V et 3,3 V.

Le processus de conversion et l'acquisition des données sont gérés via une interface de contrôle standardisée, facilitant ainsi l'interfaçage avec des microprocesseurs ou des processeurs de traitement numérique du signal. Les résultats de conversion prennent en charge deux modes de sortie : mode de sortie série 1 fil (adapté aux applications à faible vitesse) ou mode de sortie synchrone 4 fils (adapté aux applications à haut taux d'échantillonnage). Le CM2274 prend en charge des interfaces d'alimentation logique indépendantes de 1,8 V, 2,5 V et 3,3 V, offrant une excellente compatibilité d'interface.

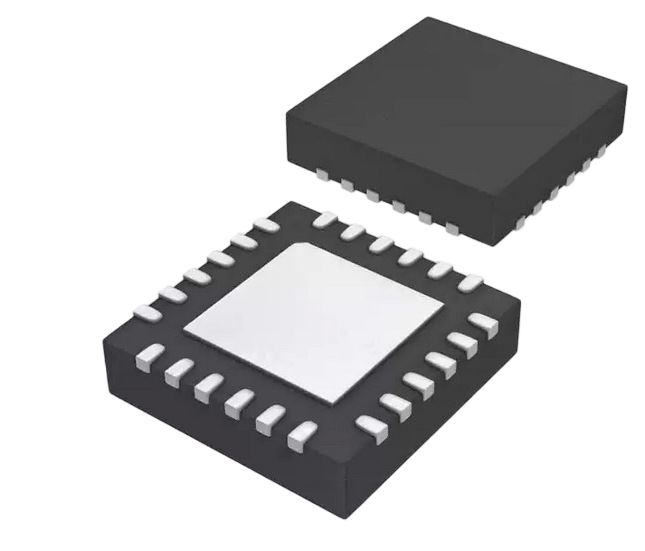

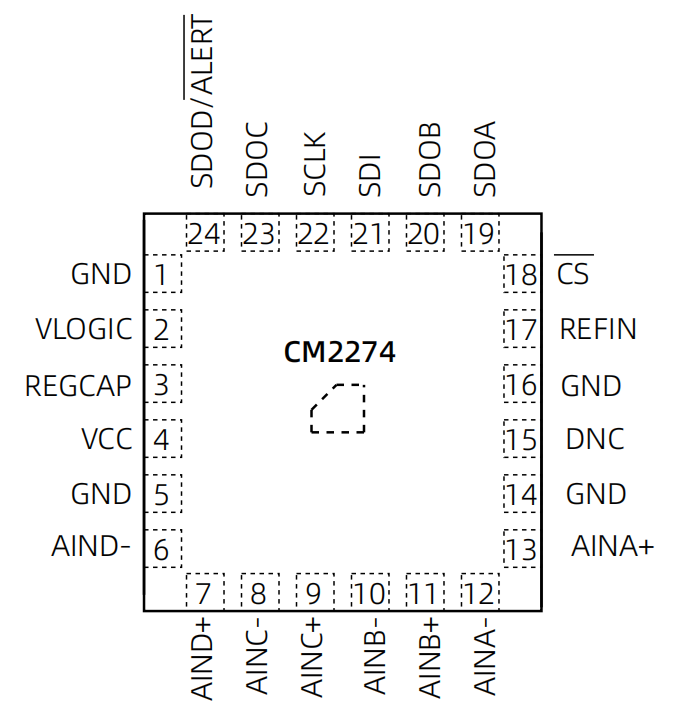

Le CM2274 est disponible dans un boîtier QFN24 et fonctionne dans une plage de température allant de -40 °C à 125 °C.

Caractéristiques

• Échantillonnage synchrone à quatre canaux

• Entrées analogiques entièrement différentielles

• Haut taux d'échantillonnage : 4 MSPS

• Rapport signal-sur-bruit (SNR) : valeur typique de 91,5 dB (VREF = 3,3 V)

• Non-linéarité intégrale (INL) : maximum de 2 LSB

• Suréchantillonnage intégré

• Prend en charge le mode haute précision de 18 bits

• Indication d'alerte de dépassement de seuil

• Interface série haute vitesse

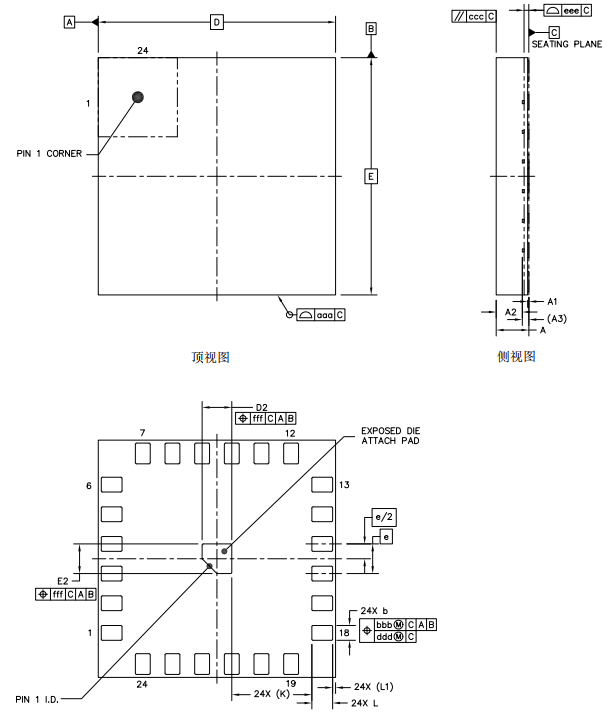

• Boîtier QFN24 4 mm × 4 mm

Applications

• Réaction de position pour la commande de moteur

• Détection du courant pour la commande de moteur

• Systèmes d'acquisition de données

• Applications EDFA (amplificateur à fibre dopée à l'erbium)

• Démodulation en phase et en quadrature

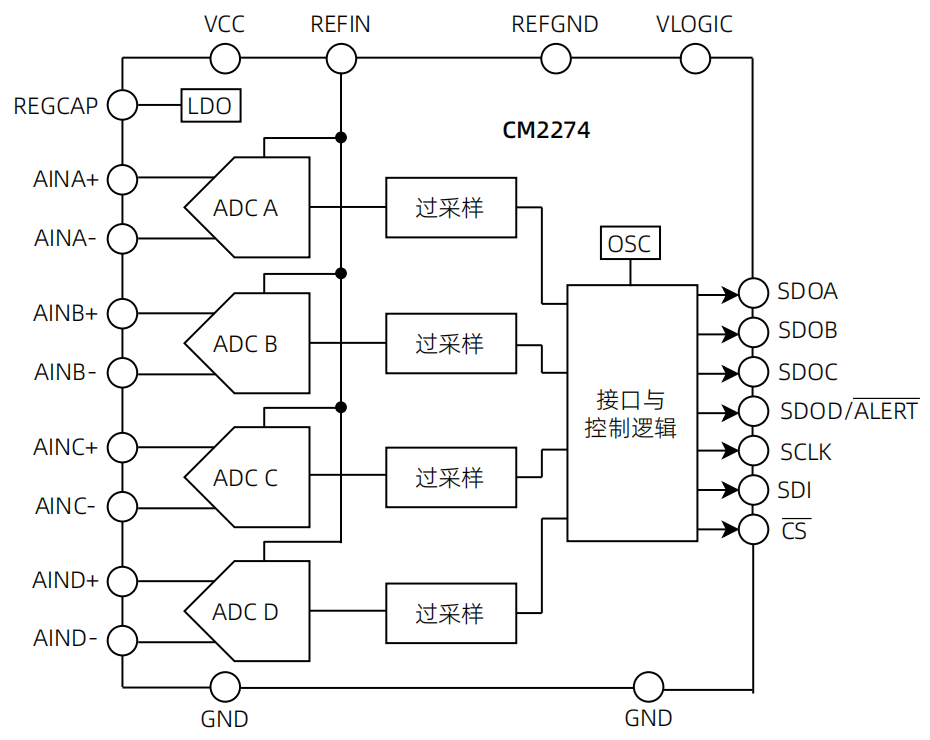

Diagramme bloc d'architecture
