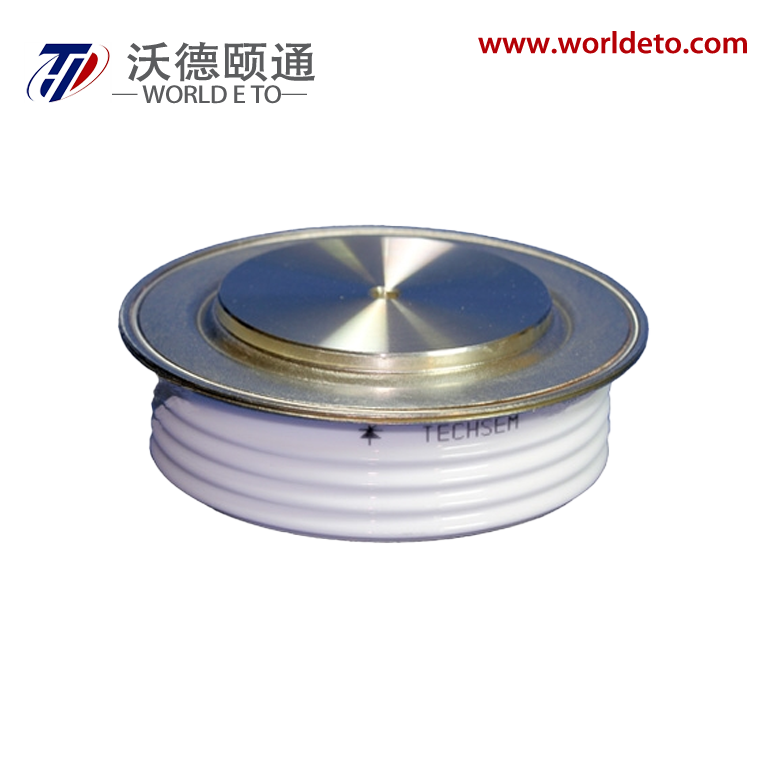

Y60ZKD, Schnellwiederherstellungsdiode

Symbol

Eigenschaften

Prüfbedingungen

Tj( ℃ )

Wert

Einheit

Min

TYP

Max

IF(AV)

Mittlerer Vorwärtsstrom

180° halbe Sinuswelle 50Hz doppelseitig gekühlt,

TC=85 。C

150

1508

Ein

VRRM

Wiederholte Spitzenrückwärtsspannung

tp=10ms

150

2100

3000

V

IRRM

Wiederholender Spitzenstrom

bei VRRM

150

145

mA

IFSM

Überspannungsstrom

10ms halbe Sinuswelle VR=0.6VRRM

150

20

kA

1 t

I2t für Fusionskoordination

2000

A2s*103

VFO

Schwellenspannung

150

1.58

V

rF

Vorwärtssteigungswiderstand

0.30

mΩ

VFM

Spitzenvorwärtsspannung

ITM=2000A, F=28kN

25

2.80

V

IRM

Rückwärts-Rückgewinnungsstrom

Die in Absatz 1 genannten Leistungen sind für die Berechnung der Leistungsspiegel für die Berechnung der Leistungsspiegel für die Berechnung der Leistungsspiegel für die Berechnung der Leistungsspiegel für die Berechnung der Leistungsspiegel für die Berechnung der Leistungsspiegel für die Berechnung der Leistungsspiegel

150

200

Ein

trr

Rückwärts-Rückgewinnungszeit

8

μs

Qrr

Einziehungsgebühr

800

1010

μC

Rth(j-c)

Thermischer Widerstand Verbindung zu Gehäuse

Bei 180 ° sinus, doppelseitig gekühlt, Klemmkraft 28kN

0.016

℃ /W

Rth(c-h)

Wärmeleitfähigkeit Gehäuse zu Kühlkörper

0.004

FM

Montagekraft

21

30

kN

Fernsehen

Junction-Temperatur

-40

150

℃

Tstg

Lagertemperatur

-40

160

℃

Wt

Gewicht

640

g

Gliederung

ZT54cT
