MK(H)x300 MK300, schnelle Abschalt-Thyristormodule, Luft Kühlung

VDRM, VRRM

Typ & Umriss

600V

MKx300-06-405F3

MHx300-06-405F3

800V

MKx300-08-405F3

MHx300-08-405F3

1000V

MKx300-10-405F3

MHx300-10-405F3

1200V

MKx300-12-405F3

MHx300-12-405F3

1400V

MKx300-14-405F3

MHx300-14-405F3

1600V

MKx300-16-405F3

MHx300-16-405F3

1800V

MKx300-18-405F3

MHx300-18-405F3

Symbol

Eigenschaften

Prüfbedingungen

Tj(°C)

Wert

Einheit

Min

TYP

Max

IT(AV)

Mittlerer Einschaltstrom

180° Halbsinuswelle 50Hz einseitig gekühlt, Tc=55°C

125

300

Ein

IT(RMS)

RMS Durchlassstrom

471

Ein

Ich bin hier

Wiederholender Spitzenstrom

bei VDRM bei VRRM

125

50

mA

ITSM

Überschuss-Einschaltstrom

10ms Halbsinuswelle VR=60%VRRM

125

5.60

kA

1 t

I2t für Fusionskoordination

160

Ein ²s* 10 ³

VTO

Schwellenspannung

125

1.50

V

rT

Einschaltsteigungswiderstand

0.75

mΩ

VTM

Spitzeneinschaltspannung

ITM=900A

25

2.20

V

dv/dt

Kritische Steigrate der Ausschaltspannung

VDM=67%VDRM

125

800

V/μs

di/dt

Kritische Anstiegsrate des Einschaltstroms

Gate-Source 1.5A

tr ≤0.5μs Wiederholend

125

200

A/μs

tq

Schaltungskommutierte Abschaltzeit

ITM=300A, tp=4000μs, VR=100V dv/dt=30V/μs, di/dt=-20A/μs

125

20

40

μs

25

6

16

μs

IGT

Gate-Auslöseström

VA= 12V, IA= 1A

25

30

200

mA

- Ich weiß.

Gate-Auslösespannung

0.8

3.0

V

IH

Haltestrom

10

200

mA

VGD

Nicht-auslösende Gate-Spannung

VDM= 67%VDRM

125

0.2

V

Rth(j-c)

Thermischer Widerstand Verbindung zu Gehäuse

Einseitig gekühlt pro Chip

0.110

°C /W

Rth(c-h)

Wärmeleitfähigkeit Gehäuse zu Kühlkörper

Einseitig gekühlt pro Chip

0.040

°C /W

VISO

Isolationsspannung

50Hz, R.M.S, t= 1min, Iiso:1mA(MAX)

2500

V

FM

Anschlussdrehmoment (M8)

10.0

12.0

N·m

Montagedrehmoment (M6)

4.5

6.0

N·m

Fernsehen

Junction-Temperatur

-40

125

°C

Tstg

Lagertemperatur

-40

125

°C

Wt

Gewicht

1060

g

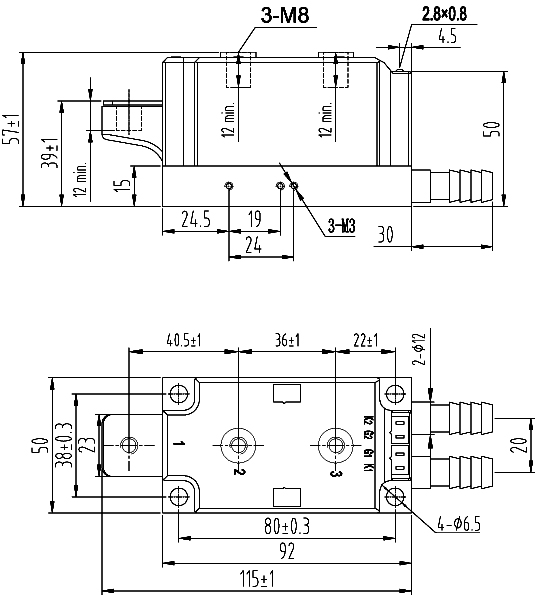

Gliederung

405F3
