600 V bis 1800 V, 234 H5
Produktbroschüre:Herunterladen
Kurze Einführung
Drei-Phasen-Rektifizierungsbrückenmodule ,MDS 150,von TECHSEM produziert.
VRRM |
Typ & Umriss |
|
600V 800V 1000V 1200V 1400V 1600V 1800V |
MDS150-06-234H5 MDS150-08-234H5 MDS150-10-234H5 MDS150-12-234H5 MDS150-14-234H5 MDS150-16-234H5 MDS150-18-234H5 |
Funktionen:
Typische Anwendungen
|
Symbol |
Eigenschaften |
Prüfbedingungen |
Tj( ℃ ) |
Wert |
Einheit |
||
Min |
TYP |
Max |
|||||
- Ich weiß. |
Gleichstrom-Ausgangsstrom |
Dreiphasige Vollwellen-Rektifizierungsschaltung, TC= 100°C |
150 |
|
|
150 |
Ein |
IRRM |
Wiederholender Spitzenstrom |
bei VRRM |
150 |
|
|
12 |
mA |
IFSM |
Überspannungsstrom |
10 ms halbe Sinuswelle VR=0 |
150 |
|
|
1.3 |
kA |
1 t |
I2t für Fusionskoordination |
|
|
8.45 |
103A2s |
||
IFSM |
Überspannungsstrom |
10 ms halbe Sinuswelle VR=0 |
45 |
|
|
1.7 |
kA |
1 t |
I2t für Fusionskoordination |
|
|
14.45 |
103A2s |
||
VFO |
Schwellenspannung |
|
150 |
|
|
0.75 |
V |
rF |
Vorwärtssteigungswiderstand |
|
|
2.4 |
mΩ |
||
VFM |
Spitzenvorwärtsspannung |
IFM= 150A |
25 |
|
|
1.40 |
V |
Rth(j-c) |
Thermischer Widerstand Verbindung zu Gehäuse |
Einseitig gekühlt, insgesamt |
|
|
|
0.14 |
℃ /W |
Rth(c-h) |
Wärmeleitfähigkeit Gehäuse zu Kühlkörper |
Einseitig gekühlt, insgesamt |
|
|
|
0.07 |
℃ /W |
VISO |
Isolationsspannung |
50Hz, R.M.S, t= 1min, Iiso:1mA(MAX) |
|
2500 |
|
|
V |
|
FM |
Anschlussdrehmoment (M6) |
|
|
4.5 |
|
6.0 |
N·m |
Montagedrehmoment (M6) |
|
|
4.5 |
|
6.0 |
N·m |
|
Fernsehen |
Junction-Temperatur |
|
|
-40 |
|
150 |
℃ |
Tstg |
Lagertemperatur |
|
|
-40 |
|
125 |
℃ |
Wt |
Gewicht |
|
|
|
240 |
|
g |

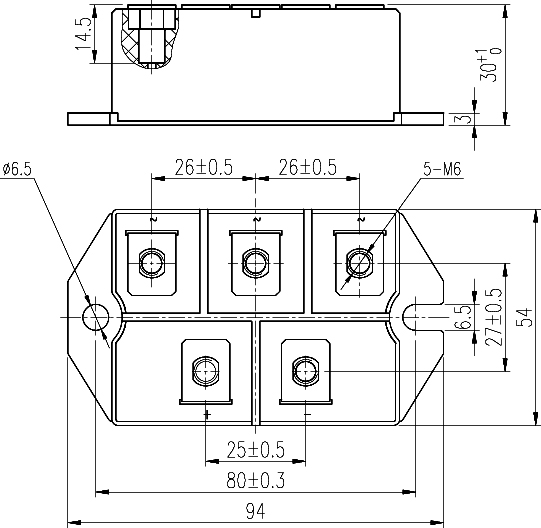

Gliederung |
234H5 |
||||||
