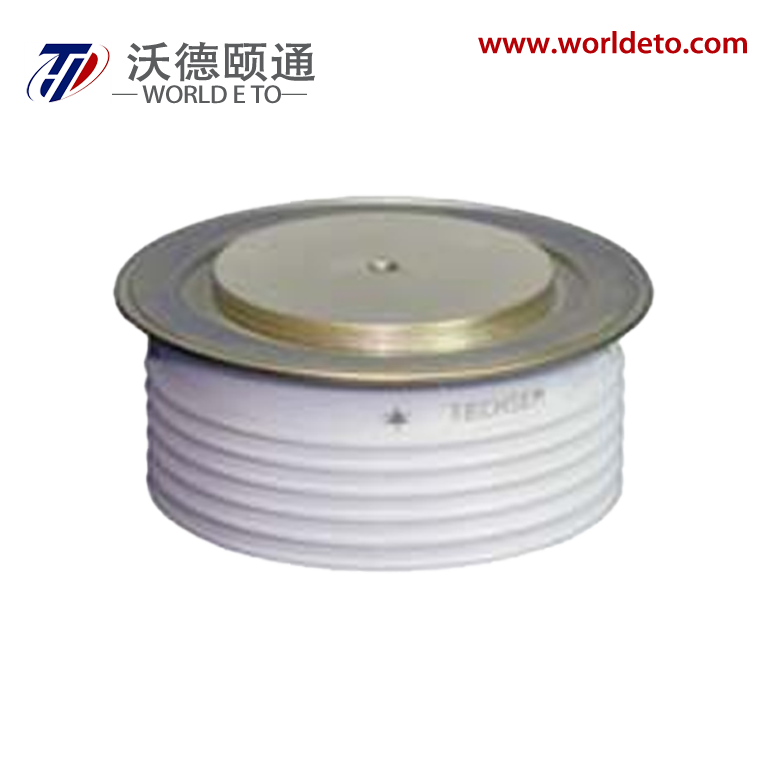

T38ZPR، ثنائي المكيف

رقم الجزء T38ZPR-ZT33c(d)T

Brand:
تكنولوجيا SEM
Spu:
T38ZPR-ZT33c(d)T
Appurtenance:

كتيب المنتج:تحميل

  • مقدمة
  • المخطط
مقدمة

أنا T(AV)

500أ

V RRM

5600V 6000V

6500 فولت

الميزات

  • انخفاض جهد الأمام المنخفض
  • الجهد العكسي العالي
  • علب معدنية محكمة مع عوازل سيراميكية

التطبيقات النموذجية

  • ثنائيات المكيف ذات الطاقة العالية لكل الغرض
  • معدات لحام مقاومة عالية
  • محاكيات غير قابلة للسيطرة وشبه قابلة للسيطرة
  • مقومات التحكم

الرمز

الخصائص

ظروف الاختبار

Tj( )

القيمة

وحدة

دقيقة

نوع

ماكس

IF(AV)

متوسط التيار الأمامي

180درجة نصف موجة جيبية 50Hz تبريد مزدوج الجوانب،

TC=100

150

500

أ

VRRM

التوتر العكسي المتكرر

tp=10ms

150

5600

6500

V

إدارة التداول

تيار الذروة المتكرر

عند VRRM

150

50

م.أ.

إيف إم إم

تيار الذروة الأمامي

10ms نصف موجة جيبية VR=0.6VRRM

150

9.5

kA

I2t

I2t لتنسيق الفيوز

451

أ 2s*10 3

VFO

الجهد الحدودي

150

0.89

V

rF

مقاومة الميل الأمامي

1.05

مΩ

VFM

جهد الذروة الأمامي

IFM=1000A، F=20kN

25

2.20

V

قصر

رسوم الاسترداد

IFM=1000A، tp=4000µs، di/dt=-5A/µs، VR=100V

150

2500

ميكروسانتيرول

Rth(j-c)

المقاومة الحرارية من الوصلة إلى العلبة

عند 180 درجة جيب، تبريد مزدوج الجوانب قوة التثبيت 20.0kN

0.045

/W

Rth(c-h)

مقاومة حرارية من العلبة إلى المبرد

0.008

فم

قوة التركيب

10

15

20

كيلو نيوتن

تيفي

درجة حرارة الوصلة

-40

150

TSTG

درجة حرارة التخزين

-40

160

و

الوزن

340

g

المخطط

ZT33cT / ZT33dT

المخطط
