مقدمة موجزة
وحدات الثايرستور سريعة الإيقاف ,MK(H)x 400 MK 400,400A .هواء تبريد,منتج من TECHSEM .
VDRM، VRRM |

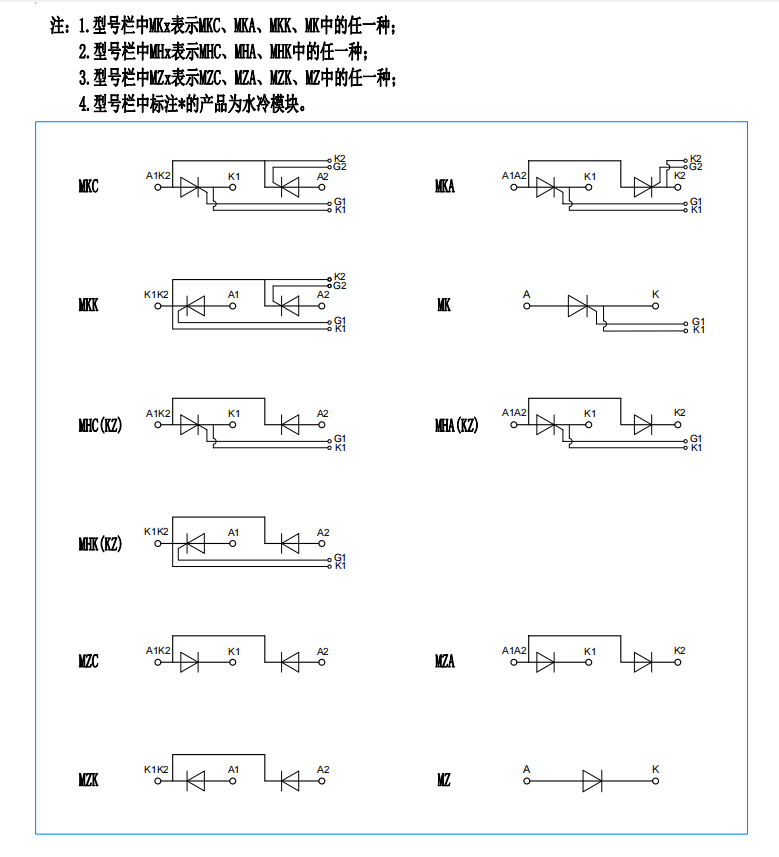

النوع والمخطط |
800 فولت |
MKx400-08-416F3 |
MHx400-08-416F3 |
1000V |
MKx400-10-416F3 |
MHx400-10-416F3 |
1200 فولت |
MKx400-12-416F3 |
MHx400-12-416F3 |
1400V |
MKx400-14-416F3 |
MHx400-14-416F3 |
1600V |
MKx400-16-416F3 |
MHx400-16-416F3 |
1800V |
MKx400-18-416F3 |
MHx400-18-416F3 |
المميزات ：
- قاعدة تركيب معزولة 2500V~
-
تقنية الاتصال بالضغط مع زيادة قدرة دورة الطاقة
- توفير المساحة والوزن
التطبيقات النموذجية
- عاكس
- التدفئة بالتحكم
- ساطور
|
الرمز
|
الخصائص
|
ظروف الاختبار
|
Tj( ℃) |
القيمة |
وحدة
|
دقيقة |
نوع |
ماكس |
(IT)) |
متوسط تيار الحالة النشطة |
180。نصف موجة جيبية 50Hz تبريد من جانب واحد, Tc=85 ℃ |
125
|
|
|
400 |
أ |
IT ((RMS) |
تيار الحالة RMS |
|
|
628 |
أ |
Idrm Irrm |
تيار الذروة المتكرر |
عند VDRM عند VRRM |
125 |
|
|
100 |
م.أ. |
أنا TSM |
تيار الحالة النشطة المفاجئ |
10ms نصف موجة جيبية VR=60%VRRM |
125
|
|
|
8 |
kA |
أنا 2ت |
I2t لتنسيق الفيوز |
|
|
320 |
أ 2s* 10 3 |
الخامس إلى |
الجهد الحدودي |
|
125
|
|
|
0.83 |
الخامس |
rT |
مقاومة ميل الحالة النشطة |
|
|
0.72 |
مΩ |
الخامس TM |
جهد الذروة في الحالة النشطة |
ITM= 1200A |
25 |
|
|
2.40 |
الخامس |
dv/dt |
معدل الزيادة الحرجة لجهد الإيقاف |
VDM=67%VDRM |
125 |
|
|
800 |
V/μs |
di/dt |
معدل الحرج لارتفاع التيار الحالي |
مصدر البوابة 1.5A
tr ≤0.5μs متكرر
|
125 |
|
|
200 |
A/μs |
قصر |
رسوم الاسترداد |
ITM=300A, tp=4000µs, di/dt=-20A/µs, VR= 100V |
125 |
|
650 |
|
ميكروسانتيرول |
tq |
زمن إيقاف الدائرة المحولة |
ITM=300A, tp=4000µs, VR=100V dv/dt=30V/µs, di/dt=-20A/µs |
125 |
15 |
|
35 |
μs |
إيه جي تي |
تيار تحفيز البوابة |
VA= 12V، IA= 1A
|
25
|
30 |
|
200 |
م.أ. |
Vgt |
جهد تحفيز البوابة |
0.8 |
|
3.0 |
الخامس |
IH |
تيار الاحتفاظ |
10 |
|
200 |
م.أ. |
VGD |
جهد البوابة غير المحفز |
VDM=67%VDRM |
125 |
|
|
0.2 |
الخامس |
Rth(j-c) |
المقاومة الحرارية من الوصلة إلى العلبة |
تبريد من جانب واحد لكل شريحة |
|
|
|
0.065 |
℃ /W |
Rth(c-h) |
مقاومة حرارية من العلبة إلى المبرد |
تبريد من جانب واحد لكل شريحة |
|
|
|
0.023 |
℃ /W |
فيزو |
فولتاج العزل |
50Hz,R.M.S,t= 1min,Iiso:1mA(MAX) |
|
2500 |
|
|
الخامس |
|
فم
|
عزم ربط الطرف (M10) |
|
|
|
12.0 |
|
ن·م |
عزم التركيب (M6) |
|
|
|
6.0 |
|
ن·م |
تيفي |
درجة حرارة الوصلة |
|
|
-40 |
|
115 |
℃ |
TSTG |
درجة حرارة التخزين |
|
|
-40 |
|
115 |
℃ |
و |
الوزن |
|
|
|
1500 |
|
g |

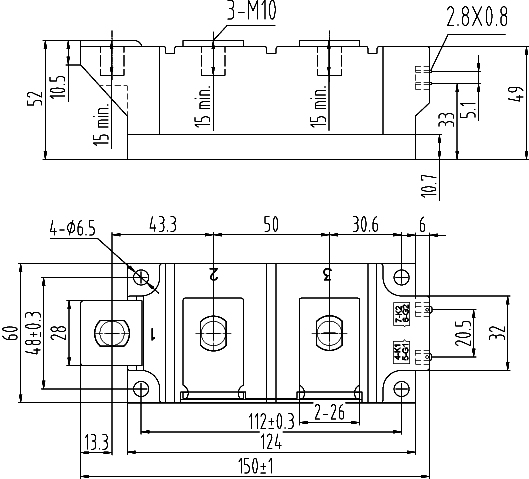

المخطط |
416F3 |
